Узел в.г.вохмянина соединения металлических защитных труб электропроводки

Узел в.г.вохмянина соединения металлических защитных труб электропроводки

Иллюстрации

Показать все

Реферат



Сущность предложения: торцы обеих труб выполнены скошенными, наложены друг на flpyfa и соединены резьбовыми элементами , пропущенными через совмещенные отверстия обеих труб. 1 ил.

союз советских социАлистических

РЕСПУБЛИК (и)з Н 02 6 3/06

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

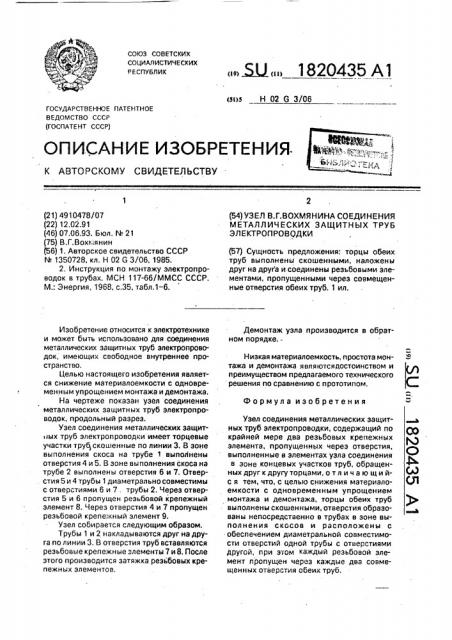

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ.

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Формула и зоб рете н и я

1 (21) 4910478/07 (22) 12.02.91 (46) 07,06.93. Бюл. М 21 (75) В.Г.Вохк янин (56) 1. Авторское свидетельство СССР

М 1350728, кл. Н 02 G 3/06, 1985, 2, Инструкция по монтажу электропроводок в трубах. МСН 117-66/MMCC СССР.

M.: Энергия, 1968, с,35, табл,1-6. *

Изобретение относится к электротехнике и может быть использовано для соединения металлических защитных труб электропроводок, имеющих свободное внутреннее пространство, Целью настоящего изобретения является снижение материалоемкости с одновременным упрощением монтажа и демонтажа.

На чертеже показан узел соединения металлических защитных труб электропроводок, продольный разрез.

Узел соединения металлических защитных труб электропроводки имеет торцевые участки труб1 скошенные по линии 3. В зоне выполнения скоса на трубе 1 выполнены отверстия 4 и 5. В зоне выполнения скоса на трубе 2 выполнены отверстия 6 и 7. Отверстия 5 и 4 трубы 1 диаметрально совместимы с отверстиями 6 и 7. трубы 2. Через отверстия 5 и 6 пропущен резьбовой крепежный элемент 8. Через отверстия 4 и 7 пропущен реэьбовой крепежный элемент 9.

Узел собирается следующим образом.

Трубы 1 и 2 накладываются друг на друга по линии 3. В отверстия труб вставляются резьбовые крепежные элементы 7 и 8. После этого производится затяжка реэьбовых крепежных элементов.

„„,Ж,, 1820435 А1 (54) УЗЕЛ В.Г.ВОХМЯНИНА СОЕДИНЕНИЯ

МЕТАЛЛИЧЕСКИХ ЗАЩИТНЫХ ТРУБ

ЭЛЕКТРОПРОВОДКИ (57) Сущность предложения: торцы обеих труб выполнены скошенными, наложены друг на друга и соединены резьбовыми элементами, пропущенными через совмещенные отверстия обеих труб. 1 ил.

Демонтаж узла производится в обратном порядке.Низкая материалоемкость, простота монтажа и демонтажа являютсядостоинством и преимуществом предлагаемого технического решения по сравнению с прототипом.

Узел соединения металлических защитных труб электропроводки, содержащий по крайней мере два резьбовых крепежных элемента, пропущенных через отверстия, выполненные в элементах узла соединения в зоне концевых участков труб, обращенных друг к другу торцами, о т л и ч а ю щ и йс я тем, что, с целью снижения материалоемкости с одновременным упрощением монтажа и демонтажа, торцы обеих труб выполнены скошенными, отверстия образованы непосредственно в трубах в зоне выполнения скосов и расположены с обеспечением диаметральной совместимости отверстий одной трубы с отверстиями другой, при этом каждый резьбовой элемент пропущен через каждые два совмещенных отверстия обеих труб, 1820435

Составитель В.Вохмянин

Техред М.Моргентал Корректор П.Гереши

Редактор T.Øóáèíà

Производственно-иэдательский комбинат "Патент". v. Ужгород, ул.Гагарина, 101

Закаэ 2033 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
