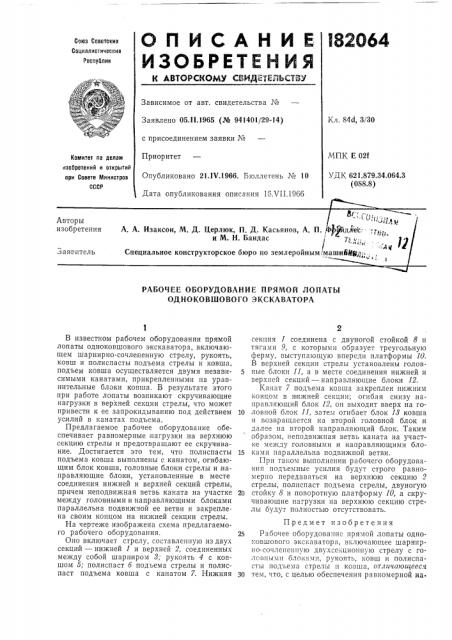

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Свез Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 05.11.1965 (№ 941401/29-14) с присоединением заявки №

Приоритет

Опубликовано 21.1V.1966. Бюллетень № 10

Дата опубликования описания 16ХП.1966

Кл. 84d, 3/30

МПК Е 021

УД К 621.879.34.064.3 (0SS.8) Комитет по делам изобретений и открытий при Совете йлинистров

CCCP

РАБОЧ ЕЕ ОБ О РУДО ВАН И Е П РЯМО Й ЛО ПАТЫ

ОДНОКОВШОВОГО ЭКСКАВАТОРА

В известном рабочем оборудовании прямой лопаты одноковшового экскаватора, включающем шарнирно-сочлененную стрелу, рукоять, ковш и полиспасты подъема стрелы и ковша, подъем ковша осуществляется двумя независимыми канатами, прикрепленными на уравнительные блоки ковша, В результате этого при работе лопаты возникают скручивающие нагрузки в верхней секции стрелы, что может привести к ее запрокидыванию под действием усилий в канатах подъема.

Предлагаемое рабочее оборудование обеспечивает равномерные нагрузки на верхнюю секцию стрелы и предотвращают ее скручивание. Достигается это тем, что полиспасты подъема ковша выполнены с канатом, огибающим блок ковша, головные блоки стрелы и направляющие блоки, установленные в месте соединения нижней и верхней секций стрелы, причем неподвижная ветвь каната на участке между головными и направляющими блоками параллельна подвижной ее ветви и закреплена своим концом на нижней секции стрелы.

На чертеже изображена схема предлагаемого рабочего оборудования.

Оно включает стрелу, составленную из двух секций — нижней 1 и верхней 2, соединенных между собой шарниром 8; рукоять 4 с ковшом б; полиспаст 6 подьема стрелы и полиспаст подъема ковша с канатом 7. Нижняя секция 1 соединена с двуногой стойкой 8 и тягами 9, с которыми образует треугольную ферму, выступающую впереди платформы 10.

В верхней секции стрелы установлены головS н ы е б0 л о0 к и 1П1, а в месте соединения нижней и верхней секций — направляющие блоки 12.

Канат 7 подъема ковша закреплен нижним концом в нижней секции; огибая снизу .направляющий блок 12, он выходит вверх на го10 ловной блок 11, затем огибает блок 18 ковша и возвращается на второй головной блок и далее на второй направляющий блок. Таким образом, неподвижная ветвь каната на участке между головными и направляющими бло15 ками параллельна подвижной ветви.

При таком выполнении рабочего оборудования подъемные усилия будут строго равномерно передаваться на верхнюю секцию 2 стрелы, полиспаст подъема стрелы, двуногую

20 стойку 8 и поворотную платформу 10, а скручивающие нагрузки на верхнюю секцию стрелы будут полностью отсутствовать.

Предмет изобретения

25 Рабочее оборудованис прямой лопаты одноковшового экскаватора, включающее шарнирно-сочлененную двухсекциопную стрелу с головными блоками, рукоять, ковш и полиспасты под.ьема стрелы ковша, отличающееся

30 тем, что, с целью обеспечения равномерной на.

182064

Составитель М. Барабашева

Техред Г. Е. Петровская Корректоры: В. В. Крылова и Л. Е. Марисич

Редактор В. Сорокин

Заказ 16в9/!5 Тираж 800 Формат бум. 60)(90 /з Объем 0,13 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, 2

Типография, пр. Сапунова, 2 грузки на верхнюю секцию стрелы и предотвращения ее скручивания, полиспаст подъема ковша выполнен с канатом, огибающим блок ковша, головные блоки стрелы и направляющие блоки, установленные в месте соединения нижней m верхней секций стрелы, причем неподвижная ветвь каната на участке между головными и направляющими блоками параллельна.подвижной ее ветви и закреплена сво5 им концом на нижней секции стрелы.
