Союз Советских
Социалистических
Республик

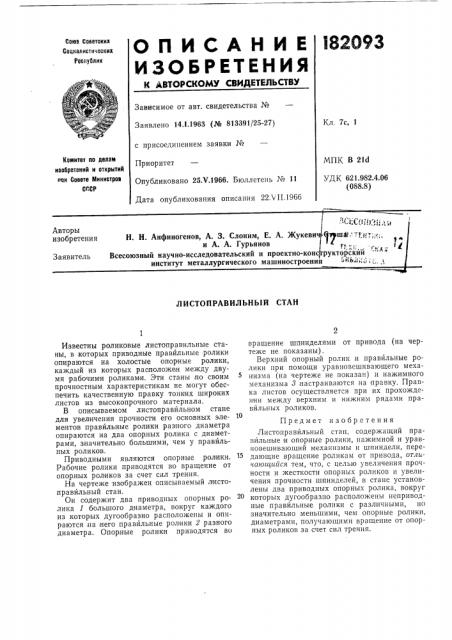

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 14.1.1963 (№ 813391/25-27) Кл. 7с, 1 с присоединением заявки №
Приоритет
Комитет по делам изобретвиий и открытий сои Совете Министров
СССР
МПК В 21d
УДК 621.982.4.06 (088.8) Опубликовано 25.Ч.1966. Бюллетень № 11
Дата опубликования описания 22Л II.196á."Ст. С%! >,;;;. „.;, Н. Н. Анфиногенов, А. 3. Слоним, Е. А. Жукевич фаршам,"ту;»;; .
Всесоюзный научно-исследовательский и проектно-кон рукторский институт металлургического машиностроения ь" . :
Авторы изобретения
Заявитель
ЛИСТОПРАВИЛЬНЫЙ СТАН
Известны роликовые листоправильные станы, в которых приводные правйльные ролики опираются на холостые опорные ролики, каждый из которых расположен между двумя рабочими роликами. Эти станы,по своим прочностным характеристикам не могут обеспечить качественную правку тонких широких листов из высокопрочного материала.
В описываемом листоправйльном стане для увеличения прочности его основных элементов правйльные ролики разного диаметра опираются на два опорных ролика с диаметрами, значительно большими, чем у правйльпых роликов.
Приводными являются опорные рол ики.
Рабочие ролики приводятся во вращение от опорных роликов за счет сил трения.
На чертеже изображен описываемый л истоправйльный стан.
Он содержит два приводных опорных ролика 1 большого диаметра, вокруг каждого из которых дугообразно расположены и опираются на .него правйльные ролики 2 разного диаметра. Опорные ролики приводятся во вращение шпинделями от привода (на чертеже не показаны) .
Верхний опорный ролик и правйльные ролики при помощи уравновешивающего механизма (на чертеже не показан) и нажимного механизма 8 настраиваются на правку. Правка листов осуществляется при их прохождении между верхним и нижним рядами правильных роликов.
Предмет изобретения
Листоправйльный стан, содержащий правйльные и опорные ролики, нажимной и уравновешивающий механизмы и шпиндели, передающие вращение роликам от привода, отличаюи ийся тем, что, с целью увеличения прочности и жесткости опорных роликов и увеличения прочности шпинделей, в стане установлены два приводных опорных ролика, вокруг которых дугообразно расположены неприводные правйльные ролики с различными, но значительно меньшими, чем опорные ролики, диаметрами, получающими вращение от опорных роликов за счет сил трения.
182093
Составитель М. Гусакова
Редактор Н. Джарагетти Техред Г. Е. Петровская Корректоры: Г. Е. Опарина и 3. М. Райиина
Заказ 1939/1 Тираж 1100 Формат бум. 60>(90 /s Объем 0,16 изд. л. Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
