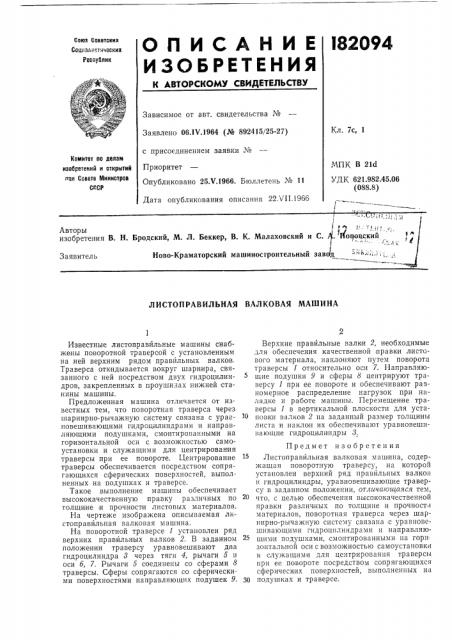

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ!

82094

C0IOS С0В8ТсКНх

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 06.IV.1964 (№ 892415/25-27) Кл. 7с, 1 с присоединением заявки №

Приоритет комитет по делам изобретений и открытий нси Совете Министров

СССР

МПК В 21d

УДК 621.982.45.06 (088.8) Опубликовано 25.V.1966. Бюллетень № 11

Дата опубликования описания 22лт11.196б

Авторы р лт j.", т г; ° изобретения В. Н. Бродский, М. Л. Беккер, В. К. Малаховский и С. ). Керенский

Заявитель Ново-Краматорский машиностроительный заве(д

ЛИСТОПРАВИЛЬНАЯ ВАЛКОВАЯ МАШИНА

Известные листоправйльные машины снабжены поворотной траверсой с установленным на ней верхним рядом правйльных валков.

Траверса откидывается вокруг шарнира, связанного с ней посредством двух гидроцилиндров, закрепленных в проушинах нижней станины машины, Предложенная машина отличается от известных тем, что поворотная траверса через шарнирно-рычажную систему связана с уравновешивающими гидроцилиндрами и направляющими подушками, смонтированными на горизонтальной оси с возможностью самоустановки и служащими для центрирования траверсы при ее повороте. Центрирование траверсы обеспечивается посредством сопрягающихся сферических поверхностей, выполненных на подушках и траверсе.

Такое выполнение машины обеспечивает высококачественную правку различных по толщине и прочности листовых материалов.

На чертеже изображена описываемая лгистоправйльная валковая машина.

На поворотной траверсе 1 установлен ряд верхних правйльных валков 2. В заданном положении траверсу уравновешивают два гидроцилиндра 8 через тяги 4, рычаги 5 и оси б, 7. Рычаги 5 соединены со сферами 8 траверсы. Сферы сопрягаются со сферическими поверхностями направляющих подушек 9.

Верхние правйльные валки 2, необходимые для обеспечения качественной правки л истового материала, наклоняют путем поворота траверсы 1 относительно оси 7. Направляющие подушки 9 и сферы 8 центрируют траверсу 1 при ее повороте и обеспечивают равномерное распределение нагрузок при наладке и работе машины. Перемещение траверсы 1 в вертикальной плоскости для установки валков 2 на заданный размер толщины листа и наклон их обеспечивают уравновешивающие гидроцилиндры 8.

Предмет изобретения

Листоправйльная валковая машина, содержащая поворотную траверсу, на которой установлен верхний ряд правйльных валков и гидроцилиндры, уравновешивающие траверсу в заданном положении, от.гичсггощаяся тем, что, с целью обеспечения высококачественной правки различных по толщине и прочности материалов, поворотная траверса через шарнирно-рычажную систему связана с уравновешивающими гидроцилиндрами и направляющим и подушками, смонтированными на гори зонтальной оси с возможностью самоустановки и служащими для центрирования траверсы при ее повороте посредством сопрягающихся сферичесгсих поверхностей, выполненных на

ЗО подушках и траверсе.

182094

Составитель В. Н. Пенезев

Редактор Н. Джарагеттн Техред Г. Е. Петровская Корректоры: О. Б. Тюрина и 3. М. Райнина

Заказ 1939/2 Тираж 1100 Формат бум. 60X90 /s Объем 0,16 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, iIp. Серова, д. 4

Типография, пр. Сапунова, 2
