Реферат



Использование: в области электротехники , а точнее в путевых выключателях, и предназначено для коммутации исполнительных цепей постоянного тока по сигналам , выдаваемым в момент достижения контролируемым перемещающимся объектом заданного положения. Существо изобретения заключается в том, что путевой выключатель содержит первый 1 и второй 2 выводы для подключения нагрузки и источника питания постоянного тока, основной и дополнительный подвижные управляющие элементы, корпус с немагнитным плоским участком, транзистор 6, резистор 7, первый 8 и второй 9 основные герконы и первый 11 и второй 12 дополнительные герконы. Герконы соединены последовательно в замкнутый контур с выводами от соединений через два геркона, один из которых подключен к коллектору транзистора 6 и к первому выводу 1 путевого выключателя, а другой - к базе транзистора 6. Резистор 7 включен между -r-Tf-гт; баз чен чат под ки 3 3 и выв меж чен пут пло на п стк упр кон вре Нап го у но про мещ эле тыв ств упр вать тель или што пол элем нос кон IS2%Xli )(Ј% ( ) к I гт; 2 базой и эмиттером транзистора 6, подключенным к второму выводу 2 путевого выключателя . К выводам путевого выключателя подключается по одному из выводов нагрузки 3 и источника питания. Выводы нагрузки 3 и источника питания, не подключенные к выводам путёвого выключателя, соединены между собой. Нагрузка 3 может быть включена в цепи первого 1 или второго 2 выводов путевого выключателя. Герконы собраны в. плоский прямоугольный пакет и размещены на поверхности плоского немагнитного участка , обращенной внутрь корпуса. Основной управляющий элемент перемещается вдоль кон такт-дета л ей герконов, вызывая их одновременное срабатывание или отпускание. Направление перемещения дополнительного управляющего элемента перпендикулярно контакт-деталям 16 герконов или продольной оси баллонов герконов. Перемещение дополнительного управляющего элемента приводит к поочередному срабатыванию или отпусканию герконов. В качестве основного и дополнительного управляющих элементов могут использоваться соответственно основной и дополнительный подвижные постоянные магниты или основная и дополнительная подвижные шторки из магнитомягкого материала. Дополнительный подвижной управляющий элемент используется при контроле исправности герконов и технического состояния концевого выключателя. 10 ил. i со hO О ю ел Ю GJ fun.

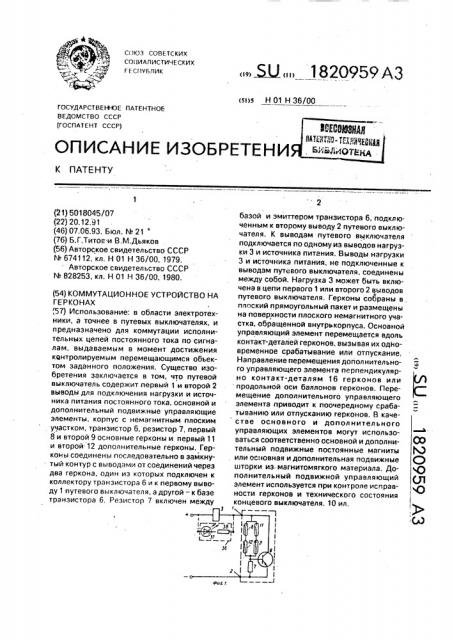

C()I03 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

ГЕСПУ6ЛИК (я)ю Н 01 Н 36/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИ

К ПАТЕНТУ

С)0

Ю

О

О (Л К ) ! )с

Сд

l

I

I ! !

I (21) 5018045/07 (22) 20.12.91 (46) 07.06.93. Бюл. Иг 21 (76) Б.Г.Титов и В,М,Дьяков (56) Авторское свидетельство СССР

N 674112, кл. Н 01 Н 36/00, 1979. Авторское свидетельство СССР

М 828253, кл. Н 01 Н 36/00, 1980. (54) КОММУТАЦИОННОЕ УСТРОЙСТВО НА

ГЕ Р КОНАХ

,57) Использование: в области электротехники, а точнее в путевых выключателях, и предназначено для коммутации исполнител.ьных цепей постоянного тока по сигналам, выдаваемым в момент достижения контролируемым перемещающимся объектом заданного положения. Существо изобретения заключается в том, что путевой выключатель содержит первый 1 и второй 2 выводы для подключения нагрузки и источника питания постоянного тока, основной и дополнительный подвижные управляющие элементы, корпус с немагнитным плоским участком, транзистор 6, резистор 7, первый

8 и второй 9 основные герконы и первый 11 и второй 12 дополнительные герконы. Герконы соединены последовательно в замкнутый контур с выводами от соединений через два геркона, один из которых подключен к коллектору транзистора 6 и к первому выводу 1 путевого выключателя, а другой — к базе транзистора 6. Резистор 7 включен между .Ю 1 820959 АЗ базой и эмиттером транзистора 6, подключенным к второму выводу 2 путевого выключателя. К выводам путевого выключателя подключается по одному из выводов нагрузки 3 и источника питания. Выводы нагрузки

3 и источника питания, не подключенные к выводам путевого выключателя, соединены между собой, Нагрузка 3 может быть включена в цепи первого 1 или второго 2 выводов путевого выключателя. Герконы собраны в. плоский прямоугольный пакет и размещены на поверхности плоского немагнитного участка, обращенной внутрькорпуса. Основной управляющий элемент перемещается вдоль контакт-деталей герконов, вызывая их одновременное срабатывание или отпускание, Направление перемещения дополнительного управляющего элемента перпендикулярно контакт-деталям 16 герконов или продольной оси баллонов герконов. Перемещение дополнительного управляющего элемента приводит к поочередному срабатыванию или отпусканию герконов. В качестве основного и дополнительного управляющих элементов могут использоваться соответственно основной и дополнительный подвижные постоянные магниты или основная и дополнительная подвижные шторки из.магнитомягкого материала. Дополнительный подвижной управляющий элемент используется при контроле исправности герконов и технического состояния концевого выключателя. 10 ил.

1820959

30

45

Изобретение относится к электротехнике, а точнее к путевым выключателям и предназначено для коммутации исполнительных цепей постоянного тока по сигналам, выдаваемым в момент достижения контролируемым перемещающимся объектом заданного положения.

На фиг.1 и 2 представлены варианты электросхемы путевого выключателя, отличающиеся связями нагрузки и источника питания между собой и выводами путевого выключателя; на фиг.3-7 — вариант путевого выключателя, в котором в качестве подвижного управляющего элемента используется постоянный подвижный магнит; на фиг.3— представлен путевой выключатель, в сечении которого видно размещение пакета герконов, транзистора и резистора; на фиг.4— сечение А-А путевого выключателя в плоскости, параллельной плоскому немагнитному участку корпуса выключателя; на фиг.5 — приспособление для перемещения постоянного магнита, используемого в дополнительном подвижном управляющем элементе; на фиг.б — сечение Б — Б этого приспособления в продольной плоскости, на котором представлено размещение приспособления на проверяемом путевом выключателе; на фиг.7 — представлен пакет герконов и диаграмма напряжения на выходе путевого выключателя в завис чости от положения постоянного магнита дополнительного подвижного управляющего элемента относительно пакета герконов; на фиг.8 — 10 — вариант путевого выключателя, в котором в качестве подвижного управляющего элемента используются подвижные шторки; на фиг.8 и 9 — взаимное расположение подвижных шторок и путевого выключателя на видах выключателя соответственно сбоку и со стороны плоского немагнитного участка корпуса, вдоль которого размещены герконы (вид В); на фиг.10 — представлен, пакет герконов и диаграмма напряжения на выходе путевого выключателя в зависимости от положения подвижной шторки дополнительного подвижного управляющего элемента относительно пакета герконов.

Путевой выключатель содержит первый

1 и второй 2 выводы для подключения выводов нагрузки 3 и источника питания постоянного тока (условно не показан).

Путевой выключатель содержит также основной подвижной управляющий элемент, в качестве которого может использоваться ocHQBHQA подвижной IlocTGRHHbll4 магнит 4, корпус 5, транзистор 6, например, типа п-р-п, резистор 7, первый 8 и второй 9 основные герконы. Первый. вывод, первого основного геркона 8 подключен к первому. выводу 1 выключателя, первый вывод резистора 7 подключен к базе транзистора 6, а выводы нагрузки 3 и источника питания, не подключенные к выводам путевого выключателя, соединены между собой.

Кроме этого, путевой выключатель содержит дополнительный подвижной управляющий элемент, в качестве которого может использоваться дополнительный подвижной постоянный магнит 10, и первый 11 и второй 12 дополнительные герконы. Корпус

5 содержит немагнитный плоский участок

13. Основные герконы 8 и 9 и дополнительные герконы 11 и 12 размещены параллельно друг другу в форме плоского прямоугольного пакета (или матрицы) 14, расположенного на поверхности 15 плоского немагнитного участка 13, обращенной внутрь корпуса 5 выключателя.

Контакт-детали 16 первого 8 и второго 9 основных герконов и первого 11 и второго

12 дополнительных герконов расположены вдоль направления движения основного магнита 4 и перпендикулярно направлению движения дополнительного магнита 10.

Первый вывод основного геркона 8, соединенный с первым выводом 1 выключателя, подключен к коллектору транзистора 6 и первому выводу первого дополнительного геркона 11. Второй вывод первого ocHoBHQ го геркона 8 подключен к первЪму выводу второго дополнительного геркона 12, а второй вывод первого дополнительного геркона 11 соединен с первым выводом второго основного геркона 9. Вторые выводы второго дополнительного геркона 12 и второго основного геркона 9 соединены между собой и подключены к базе транзистора 6.

Второй вывод резистора 7 соединен с эмиттером транзистора 6, который подключен к второму выводу 2 выключателя.

Первый вывод нагрузки 3 соединен с первым выводом 1 путевого выключателя (фиг.1), а второй вывод нагрузки 3 подключен при этом к второму выводу положительной полярности источника питания. Первый вывод отрицательной полярности источника питания подключен к второму выводу 2 выключателя, Таким образом нагрузка 3 подключается последовательно в цепь между положительным выводом источника питания и первым выводом 1 путевого выключателя.

Возможно также подключение нагрузки

3 последовательно в цепь между первым отрицательным выводом источника питания и вторым выводом 2 путевого выключателя (фиг.2). При этом второй вывод нагрузки 3 соединен с вторым выводом 2 путевого выключателя, второй вывод положительной

l820959 полярности источника питания соединен с первым выводом 1 выключателя, а первый.. вывод нагрузки 3 и первый вывод отрицательной полярности источника питания соединены между собой.

Между баллонами герконов, а также с внешней стороны пакета14 вдоль баллонов герконов установлены шторки 17 из ферромагнитного материала, позволяющие кон-, центрировать в нужном направлении управляющий магнитный поток. Каждая шторка 17 состоит из двух частей, размещенных по обе стороны от рабочего зазора между контакт-деталями 16.

Корпус 5 имеет форму параллелепипеда и изготавливается, например, из алюминия или его немагнитных сплавов. "

15

30

50

При большой скорости перемещения уйравляющего магнита 4 для уменьшения влияния магнитного поля вихревых токов немагнитный плоский участок 13 корпуса 5 может быть выполнен из непроводящего немагнитного материала, например, из стеклопластика.

Транзистор 6, например типа 2Т506А, снабжен радиатором 18, к которому он крепится через тонкую электроизоляционную прокладку19 из слюды, лавсана или фторопласта толщиной 0,03-0,06 мм.

Корпус 5 снабжен фланцем 20; к которому крепится радиатор 18. Соединения между корпусом 5 и фланцем 20, а также между фланцем 20 и радиатором 18 имеют малое тепловое сопротивление, поэтому корпус 5 и фланец 20 также, как и радиатор 18, используются для отвода тепла, выделяемого транзистором 6. . Электроизоляционная прокладка 19 обеспечивает электрическую изоляцию. между электродом транзистора 6, потенциал которого имеет теплоотводящая поверхность транзистора 6 (у транзистора 2Т506А таким электродом является коллектор), и радиатором 18 при минимальном тепловом сопротивлении между ними. К фланцу 20 крепится также резистор 7. . Внутри корпуса 5 при необходимости размещается экран из ферромагнитного ма. териала для защиты йутевого выключателя от влияния внешних посторонних магнитных полей (условно не показан).

° Фланец 20 имеет отверстия 21 для крепления путевого выключателя на изделии, перемещение элементов которого подлежит контролю. Выводы путевого выключателя выполняются гибким проводом 22 и имеют уплотнение 23 при проходе через стенку корпуса 5.

Обьем внутри корпуса 5 заполняется компаундом, чем обеспечивается герметизация путевого выключателя.

Дополнительный управляющий магнит

5 10; используется при контроле технического состояния герконов и работоспособности путевого выключателя в целом. Дополнительный магнит 10 размещается на приспособлении 24, содержащем основание 25, направляющие 26, расположенные вдоль основания 25, винт 27 и планку 28 с резьбовым отверстием, укрепленную с одной стороны основания 25. В центральной части основание 25 имеет прямоугольное отверстие 29, соответствующее размерам корпуса 5 путевого выключателя в сечении его плоскостью, параллельной плоскому немагнитному участку 13. К тыльной стороне основания 25 по периметру прямоугольного отверстия 29 прикреплена обойма 30, в которую помещается корпус 5 проверяемого путевого выключателя. Высота обоймы 30 выбирается такой, чтобы ее нижний край лежал на поверхности фланца 20 корпуса 5 путевого выключателя, а плоскость внешней поверхности немагнитного участка 13 корпуса 5 путевого выключателя совпадала с плоскостью поверхности 31 основания 25 приспособления 24, обращенной к дополнительному магниту 10 или была ниже ее на глубину до 0,2-0,5 мм. Приспособление 24 снабжено отсчетным устройством, обеспечивающим считывание информации при контроле технического состояния герконов, 35 содержащим первую пластину 32 со шкалой, укрепленную вдоль основания 25 при. способления 26, и вторую пластину 33 с индексом в форме стрелки, установленную на дополнительном магните 10. Дополнительный магнит 10 перемещается вдоль основания 25 приспособления 24 по направляющим 26 с помощью винта 27. про- ходящего через отверстие с резьбой в планке 28. Приспособление 24 изготавливается из немагнитных материалов. Герконы установлены в пакете 14 в следующем порядке.

Вдоль одной из сторон пакета 14 размещается первый основной геркон 8, а затем параллельно ему установлены один за другим первый дополнительный геркон 11, второй дополнительный геркон 12 и второй основной геркон 9, Направление перемещения дополнительного магнита 10 перпендикулярно контакт-деталям 16 герконов (или продольной оси баллонов герконов). При этом длина дополнительного магнита 10 или его размер в направлении движения не менее расстояния между контакт-деталями 16 крайних герконов пакета 14; т.е. между контакт-дета1820959

Y = ХВХ12 V Х9Х11 наличии управляющего магнитного поля, 20

30 транзистора по току. лями 16 первого основного геркона 8 и второго основного геркона 9. что должно обеспечивать срабатывание всех герконов в одном из положений дополнительного магнита 10 при его перемещении вдоль основания 25 приспособления 24.

8 путевом выключателе используются замыкающие микроминиатюрные герконы .типа MK-10-3, Реализуемая путевым выключателем переключательная функция имеет вид где ХВ; Xg; Х11; Х12 — входные сигналы, определяющие наличие или отсутствие воздействия магнитного поля на контакт-детали 16 герконов.

При замыкании контактов герконов, т.е. величина входного сигнала принимается равной логической единице. Тогда сигнал на вхо 1е транзистора 6 также равен логической единице, а сигнал на выходе путевого выключателя равен логическому нулю. Нагрузка 3, включенная последовательно в цепи коллектора (фиг,1) или эмиттера (фиг.2) транзистора 6 при этом включена, т.к. транзистор 6 открыт, При замкнутых контактах герконов падение напряжения в силовой цепи транзистора 6 между выводами коллектора и эмиттера близко к напряжению между его базой и эмиттером, величина которого не превышает 0,6-0,8 В.

Это обеспечивается за счет низкого переходного сопротивления контактов герконов (менее 0,3 Ом). Ток через контакты герконов в предлагаемом путевом выключателе в Р раз меньше тока коллектора транзистора и, следовательно, тока .нагрузки 3, где j3 — статический коэффициент усиления

При разомкнутых контактах герконов цепь базы транзистора 6 отключена. Транзистор 6 закрыт и нагрузка 3 обесточена.

Стабилизация характеристик транзистора 6 в этом остоянии производится при помощи резистора 7, включенного между базой и эмиттером транзистора. Это уменьшает влияние обратного тока коллекторного пер<..ода на характеристики транзистора 6 в закрытом Состоянии.

При проверке технического состояния герконов дополнительный магнит 10 перемещается из исходного положения, при котором контакты всех гepKQHOB выключателя разомкнуты, в направлении от первого основного геркона 8 к второму основному гер5

40 кону 9, расположенному у противоположного края пакета 14 герконов.

Значение переключательной функции в зависимости от величины входных сигналов, т.е. положения дополнительного магнита 10, а точнее его передней 34 и задней 35 кромки, относительно герконов, указаны в таблице.

Позиции А и М соответствуют исходному и конечному положению дополнительного магнита 10. В позиции А дополнительный магнит 10 выведен за пределы пакета 14 герконов и его передняя кромка 34 находится перед шторкой 17 первого основного геркона 8. В позиции M дополнительный магнит 10 также выведен за пределы пакета

14 герконов и его задняя кромка 35 находится за шторкой 17 второго основного геркона

9. В позициях Б, В, Г, Д передняя кромка 34 дополнительного магнита 10 последовательно устанавливается над герконами соответственно 8, 11, 12, 9, вызывая их поочередное срабатывание, При положении дополнительного магнита 10 в позиции Д его задняя кромка 35 находится над первым основным герконом 8, причем магнитный поток достаточен для удерживания контактов геркона 8 в замкнутом состоянии.

Дальнейшее продвижение дополнительного магнита 10 в позиции Е, Ж, К, Л, M вызывает последовательное . отпускание контактов герконов соответственно 8, 11, 12, 9, т.к. при перемещении задней кромки

35 дополнительного магнита 10 на участке между контакт-деталями 16 и шторкой 17. геркона происходит уменьшение магнитного потока до величины потока отпускания.

Переключательная функция принимает значения, равные нулю, при положении дополнительного магнита 10 в позициях Г; Д, Е, Нагрузка 3 при этом включена. Это свидетельствует об исправности герконов и нормальном функционировании путевого выключателя.

Возникновение любых других сочетаний сигналов при перемещении дополнительного магнита 10 вдоль основания 25 приспособления 24 Свидетельствует об отказе одного или нескольких герконов и дефекте путевого выключателя, а также позволяет выявить при необходимости отказавший геркон.

Приспособление 24 позволяет проиэводить контроль технического состояние герконов и путевого выключателя при эксплуатации без снятия выключателя с обьекта, на котором он установлен. При контроле технического состояния герконов и путевого. выключателя параллельно нагруз1820959

10 ке 3, подключенной к первому выводу 1 выключателя (фиг.1) или вместо нее может подключаться индикатор 36, содержащий, например, светодиод 37 и балластное устройство 38, ограничивающее ток через этот диод. При этом первый вывод балластного устройства 38 соединен с катодом светодиода 37, а анод светодиода 37 и второй вывод балластного устройства 38 соединены соот. ветственно с положительным выводом источника питания постоянного тока и первым выводом 1 путевого выключателя.

При подключении нагрузки 3 к второму выводу 2 путевого выключателя (фиг.2) анод светодиода 37 подключается к первому выводу балластного устройства 38, а катод светодиода 37 и второй вывод балластного устройства 38 соединены соответственно с отрицательным выводом источника питания и вторым выводом 2 путевого выключателя.

Таким образом, применение предлагаемого технического решения повышает контролепригодность выключателя, обеспечивая возможность контроля его технического состояния бесконтактными средствами.

Основной магнит 4 укрепляется на поверхности механизма (условно не показано), перемещение которого контролируется.

Передняя 39 и задняя 40 кромки этого маг нита располагаются перпендикулярно контакт-деталям 16. герконов, т.е. перпендикулярно продольной оси герконов, что обеспечивает одновременное срабатывание и отпускание всех герконов пакета

14 при управлении с помощью основного магнита 4. Ось намагничивания основного магнита 4, так же, как и дополнительного магнита 10, параллельна продольной оси герконов..

В исходном состоянии основной магнит

4 удален от рабочего зазора между контактдеталями 16 герконов и его магнитный поток через контакт-детали 16 недостаточен для срабатывания геркона. При приближении основного магнита 4 часть его магнитного потока протекает через рабочий зазор между контакт-деталями 16 и при достижении уровня потока срабатывания герконы замыкают свои контакты.

При удалении основного магнита 4 от контактирующих участков контакт-деталей

16 его магнитный поток через эти участки уменьшается до величины потока отпускания, при котором контакт-детали 16 размыкаются и магнитный поток этого магнита начинает протекать только через одну контакт-деталь каждого геркона.

При наличии внешнего магнитного поля управление герконами путевого выключатемещается вдоль контакт-деталей 16 герко15 нов в зазоре между неподвижным магнитом участка 13 корпуса 5 путевого выключателя, а дополнительная подвижная шторка 42— перпендикулярно контакт-деталям герко20 нов в этом же зазоре. Подвижные шторки 41 и 42 изготавливаются из магнитомягкого ма25

35

45

5

10 ля может производиться с помощью подвижных шторок — основной 41 и дополнительной 42, входящих в состав соответственно основного и дополнительного подвижных управляющих элементов.

Внешнее магнитное поле может создаваться при помощи, например, неподвижного постоянного магнита 43, противолежащего поверхности плоского немагнитного участка 13 корпуса 5 путевого выключателя и устанавливаемого параллельно этой поверхности с образованием зазора, Основная подвижная шторка 41 пере43 и поверхностью плоского немагнитного териала, Ось намагничивания неподвижного магнита 43 направлена параллельно контакт-деталям 16 герконов. При выведенных из зазора основной 41 и дополнительной 42 подвижных шторках контакты герконов замкнуты, транзистор 6 открыт и нагрузка 3 включена.

При движении основной шторки 41 вдоль контакт-деталей 16 герконов происходит шунтирование магнитной цепи контактдеталей герконов.

При перекрытии основной шторкой 41 контактирующих участков контакт-деталей

16 герконов магнитный поток между контакт-деталями 16 уменьшается до величины, при которой происходит практически одновременное отпусяание контактов герконов, транзистор 6 закрывается и нагрузка 3 обесточивается. При выведении основной шторки 41 из зазора между неподвижным магнитом 43. и поверхностью плоского немагнитного участка 13 корпуса 5 путевого выключателя магнитный поток через рабочий зазор между контакт-деталями 16 герконов возрастает и контакты вновь замыкаются.

При проверке технического состояния герконов дополнительная шторка 42 перемещается из исходного положения, при котором контакты всех герконов выключателя замкнуты, в направлении. от первого основного геркона 8 ко второму основному геркону 9, расположенному у противоположного края пакета 14 герконов.

При этом йереключательная функция принимает значения, равные единице при положении дополнительной шторки 42 в позициях .Г, Д, E. Нагрузка 3 включена при нахождении. дополнительной шторки 42 в

1820959

Р= Р1 Р2РЗ

11 этих позициях. В других положениях дополнительной шторки 42 нагрузка 3 выключена, Только такая циклограмма работы путевого выключателя при движении дополнительной шторки 42 свидетельствует об исправности герконов и нормальном функционировании путевого выключателя. Длина дополнительной шторки 42 или ее размер в направлении движения, так же, как и у дополнительного магнита 10, выбирается не . менее расстояния между контакт-деталями

16 крайних герконов пакета 14, что должно обеспечивать срабатывание всехгерконов в одном из положений дополнительной шторки 42.

При указан ном выше выборе транзистора 6 путевой выключатель обеспечивает коммутацию электрических цепей постоянного тока с напряжением до 36В и токе до

1А, Предлагаемый выключатель может использоваться также .в качестве концевого выключателя. В связи с этим в конструкции путевого выкл очателя для управления герконами может использоваться перемещение основного магнита 4 параллельно пакету 14 герконов при совпадении осей симметрии в вертикальной плоскости основного магнита 4 и пакета 14 герконов (условно не показано);

Вероятность безотказной работы путевого выключателя может быть определена по формуле: где Р1, Р2, Рз — вероятности безотказной работы соответственно герконов 8, 9, 11, 12, резистора 7 и транзистора 6.

Вероятности безотказной работы резистора 7 и транзистора 6 в схеме у прототипа и в заявляемом путевом выключателе можно принять равными. Тогда повышение надежности работы заявляемого путевого выключателя может быть достигнуто эа счет повышения вероятности безотказной работы герконов.

Принимая вероятность безотказной работы первого 8 и второго 9 основных герконов и первого 11 и второго 12 дополнительных германов равными, т.е. Ps= PQ=Ð11-Р12 Р, вероятность безотказной работы герконов у прототипа можно выразить как

Р1я= Р, 2 а у заявляемого путевого выключателя, как

Н1в =2p - р

2 4 . Допуская также, что в схемах прототипа и заявляемо о путевого выключателя применяются однотипные герконы MK 10-3 с ресурсом 5 ° 10 срабатываний, то при налив чии минимального количества единичных самоустраняющихся отказов (сбоев), например пяти, интенсивность отказов одного

5 геркона составит .Х= 10 1/сраб. . Вероятность безотказной работы герконов у прототипа при этом, например, на протяжении 10000 срабатываний составит:

Ртп = 0,9802, 10 а у заявляемого путевого выключателя

Р1В = 0,9996.

Интенсивность отказов герконов в схемах прототипа и заявляемого путевого выключателя в этих условиях составит

15 соответственно

kri= 2 ° 10 1/сраб и Ащ= 3.92 10э

1/сраб.

20 Предлагаемый путевой выключатель обеспечиаает также. повышение вероятности безотказной работы герконов, которое достигается за счет уменьшения влияния изменения параметров при разгерметизации

25 стеклянного баллона герконов и рассчитывается аналогично указанной выше методике, но при этом интенсивность отказов герконов определяется временным промежутком, характеризующим наработку герко30 на. на отказ(1/÷).

Повышение надежности работы заявляемого путевого выключателя достигается также за счет снижения величины коммутируемого тока пропорционально коэффици35 енту усиления транзистора, т.е. в 10 — 40 раз, а для составного транзистора в 40-400.раз.

Таким образом, предлагаемое техническое решение позволяет улучшить эксплуатационные харакгеристики путевого

40 выключателя за счет повышения вероятности безотказной работы герконов и контролепригодности выключателя путем обеспечения контроля его технического со-стояния бесконтактными средствами.

45 Формула изобретения

Коммутационное устройство на герко.нах, содержащее выводы, предназначенные для подключения к источнику питания; нагрузку, выводы источника питания, основ50 ной управляющий элемент, установленный с возможностью перемещения, транзистор, резистор и два основных геркона, герконы .установлены таким образом, что продольная ось каждого геркона параллельна траек55 тории перемещения основного управляющего элемента, первый вывод резистора подключен к базе транзистора, о тли ча ю щеес я тем, что оно снабжено корпусом, дополнительной парой герконов

1820959 и дополнительным управляющим элементом, корпус выполнен с участком из немагнитного материала, герконы расположены на упомянутом участке, каждый основной и дополнительный геркон последовательно 5 соединены друг с другом, укаэанные пары герконов установлены параллельно друг другу, а свободные выводы обеих пар также . соединены друг с другом, одна из общих точек соединения подключена к одному из 10 выводов, предназначенных для подключе-. ния к источнику питания и к коллектору транзистора, вторая общая точка соединения пар соединена с первым выводом рези15 стора, подключенного к базе транзистора, второй вывод которого подключен к эмитгеру транзистора и соединен с вторым выводом предназначенным для подключения к источнику питания, нагрузка подключена к одному иэ выводов, предназначенному для подключения к источнику питания и к выводу источника питания, дополнительный управляющий элемент установлен относительно корпуса таким образом, что продольная ось каждого геркона перпендикулярна траектории перемещения дополнительного управляющего элемента.

1820959

1820958

8 A 1Г У 1

Фиг.к

Фиг. z

1820959

z1 7 /бxq 17Я х Ф

t78 шх у у7 уу
