Реферат



Использование: в электротехнике, а точнее в путевых выключателях, и предназначено для коммутации исполнительных цепей по сигналам, выдаваемым в момент достижения контролируемым перемещающимся объектом заданного положения..Существо изобретения заключается в том, что виброустойчивое коммутационное устройство содержит два магнитоуправляемых контакта 1 и 2 в герметичных баллонах 3 и управляющий элемент 8. Подвижные контактные сердечники 4 и 6 магнитоуправляемых контактов выполнены плоскими и расположены во взаимно перпендикулярных плоскостях. Магнитоуправляемые контакты 1 и 2 соединены последовательно и расположены параллельно друг другу. Подвижная 4 и неподвижная 5 контакт-детали первого магнитоуправляемого контакта 1 противолежат соответственно подзижной 6 и неподвижной 7 контакт-деталям второго магнитоуправляемого контакта 2. Контактдетали магнитоуправляемых контактов 1 и 2 расположены вдоль направления движения управляющего элемента 8. 2 ил. W Ё

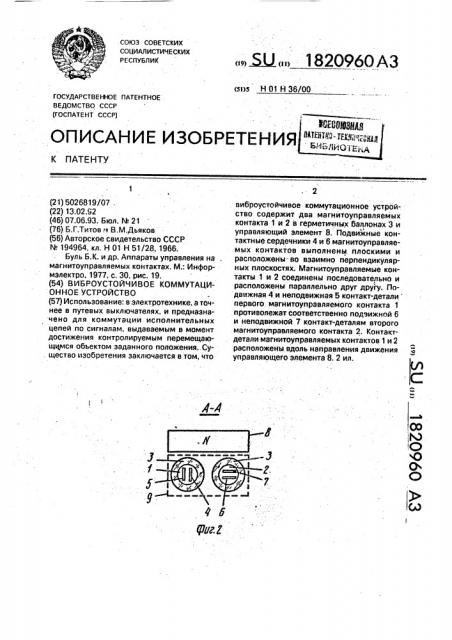

((9) (! !) (я)з Н 01 Н 36./00 союз совЕтских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Е у ) Ф

4 Е,00

M О

Ю ос

С>

1 (21) 5026819/07 . (22) 13,02 92 (46) 07.06.93. Бюл. М 21 (76) Б.Г.Титов н В.М.Дьяков (56) Авторское свидетельство СССР

N. 194964, кл. Н 01 Н 51/28, 1966.

Буль Б.К. и др. Аппараты управления на магнитоуправляемых контактах. M.". Информэлектро, 1977. с. 30. рис. 19. (54) ВИБРОУСТОЙЧИВОЕ КОММУТАЦИОННОЕ УСТРОЙСТВО (57) Использование: в электротехнике, а точнее в путевых выключателях, и предназначено для коммутации исполнительных цепей по сигналам, выдаваемым в момент достижения контролируемым перемещающимся объектом заданного положения..Су. щество изобретения заключается в том, что виброустойчивое коммутационное устрой-. ство содержит два магнитоуправляемых контакта 1 и 2 в герметичных баллонах 3 и управляющий элемент 8. Подвижные контактные сердечники 4 и 6 магнитоуправляемых контактов выполнены. плоскими и расположены- во взаимно перпендикулярных плоскостях. Магнитоуправляемые контакты 1 и 2 соединены последовательно и расположены параллельно друг другу. Подвижная 4. и неподвижная 5 контакт-детали первого магнитоуправляемого контакта 1 противолежат соответственно подвижной 6 и неподвижной 7 контакт-деталям второго магнитоуправляемого контакта 2. Контактдетали магнитоуправляемых контактов 1 и 2 расположены вдоль направления движения управляющего элемента 8. 2 ил.

1820960

15

25

40

50

Изобретение относится к электротехнике, а точнее к коммутационным устройствам . путевых выключателей, и предназначено для коммутации исполнительных цепей по сигналам, выдаваемым в момент достижения контролируемым перемещающимся объектом заданного положения.

На фиг.1 схематично представлено виброустойчивое коммутационное устройство; на фиг.2 — сечение А — А этого устройства в плоскости, перпендикулярной контактным сердечникам магнитоуправляемых контактов, проходящей на участках рабочих зазоров между подвижными и. неподвижными контактными сердечниками.

Виброустойчивое коммутационное устройство содержит два магнитоуправляемых контакта, первый 1 и второй 2, в герметичных баллонах 3.

Первый магнитоуправляемый контакт 1 содержит подвижный контактный сердечник 4 и неподвижный контактный сердечник

5, а второй магнитоуправляемый контакт 2 соответственно сердечники 6 и 7, Устройство содержит также источник

МДС в виде постоянного магнита 8, установ ленного с возможностью перемещения.

Магнитоуправляемые контакты 1 и 2 соединены между собой последовательно, т.е. рабочий зазор между подвижными контактным сердечником 4 и неподвиж ым контактным сердечником 5 первого магнитоуправляемого контакта 1 соединен последовательно с. рабочим зазором между подвижным б и неподвижным 7 контактным сердечником второго магнитоуправляемого контакта 2..

Магнитоуправляемые контакты 1 и 2 установлены параллельно друг другу и их баллоны 3 размещены в форме прямоугольного пакета 9, при этом плоскости контактных сердечников магнитоуп равляемых контактов t и 2 взаимно перпендикулярны,.

Подвижные контактные сердечники 4 и

6 выполнены плоскими по всей их длине . внутри баллона 3.

Подвижные и неподвижные контактные сердечники расположены друг напротив друга таким образом, что подвижной 4 и неподвижной 5 контактные сердечники первого магнитоуправляемого контакта 1 противолежат соответственно подвижному и неподвижному 7 контактным сердечникам второго магнитоуправляемого контакта 2.

Источник МДС вЂ” постоянный магнит 8— установлен вблизи неподвижных контактных сердечников 5 и 7 с возможностью перемещения . вдоль продольной оси устройства, т.е. вдоль контактных сердечников, Ось намагничивания постоянного магнита 8 направлена вдоль контактных сердечников магнитоуправляемых контактов 1 и2.

Выводы неподвижных контактных сердечников 3 и 7 соединены между собой. К выводу подвижного контактного сердечника 6 подключен один из выводов нагрузки

10. Второй вывод нагрузки 10 и вывод подвижного контактного сердечника 4 подключены соответственно к первому 11 и второму 12 выводам источника питания 13.

Передний 14 и задний 15 торцы постоянного магнита 8 расположены перпендикулярнр контактным сердечникам магнитоуправляемых контактов 1 и 2, что способствует выравниванию магнитных потоков через рабочие зазоры и одновременному срабатыванию или отпусканию контактов при продольном перемещении постоянного магнита.

При удалении постоянного магнита 8 от рабочих участков магнитоуправляемых контактов 1 и 2 его магнитный поток через зти участки уменьшается до величины потока отпускания, при котором контактные сердечники магнитоуправляемых контактов размыкаются;

Вибрационные перегрузки, действующие на подвижные контактные сердечники

4 и 6, могут вызвать перемещение только одного из них, т;к. второй имеет значительную жесткость в направлении действия перегрузки за счет смещения его плоскости на

90О. Однако замыкание контактов только одного магнитоуправляемого контакта не вызывает включения нагрузки 10, т.к. рабочие зазоры магнитоуправляемых контактов 1 и

2 включены последовательно.

Для управления работой магнитоуправляемых контактов используется продольное перемещение постоянного магнита 8 со сто- . роны неподвижных контактных сердечников 5 и 7,. что способствует повышению четкости срабатывания контактов при воздействии вибрационных перегрузок.

При продольном перемещении постоянного магнита 8 в направлении рабочих зазоров магнитоуправляемых контактов 1 и

2 со стороны неподвижных контактных сердечников 5 и 7 (фиг.1) магнитный поток шунтируется этими контактными сердечниками.

Магнитный поток не проникает в рабочие зазоры между наподвижными и подвижными контактными сердечниками (за исключением малых потоков рассеяния), что гарантирует четкое срабатывание магнитоуправляемых контактов 1 и 2 в постоянной точке хода магнита 8.

1820960

При срабатывании контактов на нагрузку 10 подается напряжение от источника 13 питания, Перемещение постоянного магнита 8 в обратном направлении после срабатывания 5 магнитоуправляемых контактов 1 и 2 не приводит к отпусканию этих контактов вплоть до положения, при котором магнитный поток не будет шунтирован только неподвижными контактнымй сердечниками 5 и 7, что 10 обеспечивает четкость работы контактов и в этом направлении движения постоянного магнита.

Отпускание контактов приводит к отключению нагрузки 10 от источника 13 пи- 15 тания, Таким образом, предлагаемое техническое решение обеспечивает повышение четкости работы виброустойчивого коммутационного устройства эа счет шунти- 20 рования контактными сердечниками магнитоуправляемых контактов магнитного потока источника МДС при его продольном перемещении.

Формула изобретения

Виброустойчивое коммутационное устройство, содержащее два магнитоуправляемых контакта и источник МДС, выполненный в виде постоянного магнита и установленный с возможностью перемещения, указанные магнитоуправляемые контакты соединены между собой последовательно и установлены параллельно друг другу таким образом, что плоскости их контактных сердечников взаимно перпендикулярны, о т л и ч а ю щ е е с я тем, что указанные магнитоуправляющие контакты установлены таким образом, что их подвижные и неподвижные контактные сердечники расположены друг напротив друга, а источник МДС установлен. вблизи неподвижных контактных сердечников с возможностью перемещения вдоль продольной оси устройства.
