Реферат



Использование: составная щетка и способ ее изготовления используются в электротехнике . Сущность изобретения: токопроводящие слои объединены общей клеммой, по периметру которой выполнены пазы, В средней части клеммы выполнены выступ с отверстием для токоподвода. Выступ с отверстием изготовляется путем вытяжки . 2 с. и 1 з.л.ф-лы, 2 ил.

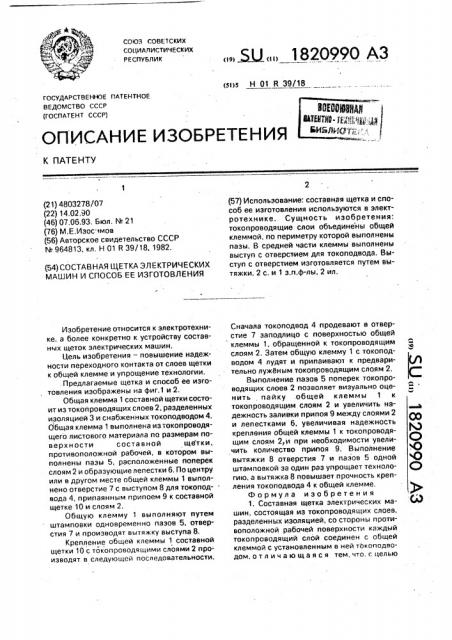

СОЮЗ СОВЕТСКИХ

COLlÈËËÈÑTÈ×ÅCÊÈÕ

РЕСПУ6ЛИК (я)ю Н 01 R 39/18

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (I OCflATEHT СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

6 (21) 4803278/07 (22) 14.02 30 (46) 07,06.93. Бюл. ¹ 21 (76) M.Å,Èçîñ мов (56) Авторское свидетельство СССР № 964813, кл, Н 01 R 39/18, 1982. (54) СОСТАВНАЯ ЩЕТКА ЭЛЕКТРИЧЕСКИХ

МАШИН И СПОСОБ ЕЕ ИЗГОТОВЛЕНИЯ

Изобретение относится к электротехнике, а более конкретно к устройству составных щеток электрических машин.

Цель изобретения — повышение надежности переходного контакта от слоев щетки к общей клемме и упрощение технологии.

Предлагаемые щетка и способ ее изготовления изображены на фиг,1 и 2.

Общая клемма 1 составной щетки состоит иэ токопроводящих слоев 2, разделенных изоляцией 3 и снабженных токоподводом 4.

Общая клемма 1 выполнена из токопроводящего листового материала по размерам поверхности составной щетки, противоположной рабочей, в котором выполнены пазы 5, расположенные поперек слоям 2 и образующие лепестки 6, По центру или в другом месте общей клеммы 1 выполнено отверстие 7 с выступом 8 для токоподвода 4, припаянным припоем 9 к составной щетке 10 и слоям 2.

Общую клемму 1 выполняют путем штамповки одновременно пазов 5, отверстия 7 и производят вытяжку выступа 8, Крепление общей клеммы 1 составной щетки 10 с токопроводящими слоями 2 IlpQ изводят в следующей последовательности.

„„53J „„ 1820990 АЗ (57) Использование: составная щетка и способ ее изготовления используются в электротехнике. Сущность изобретения: токопроводящие слои объединены общей клеммой, по периметру которой выполнены пазы, В средней части клеммы выполнены выступ с отверстием для токоподвода. Выступ с отверстием изготовляется путем вытяжки. 2 с. и 1 з.п.ф-лы, 2 ил.

Сначала токоподвод 4 продевают в отверстие 7 заподлицо с поверхностью общей клеммы 1, обращенной к токопроводящим слоям 2. Затем общую клемму 1 с токоподводом 4 лудят и припаивают к предварительно лужбным токопроводящим слоям 2.

Выполнение пазов 5 поперек токопроводящих слоев 2 позволяет визуально оценить пайку общей клеммы 1 к токопроводящим слоям 2 и увеличить надежность заливки припоя 9 между слоями 2 и лепестками 6, увеличивая надежность креплвния общей клеммы 1 к токопроводящим слоям 2,и при необходимости увеличить количество припоя 9. Выполнение вытяжки 8 отверстия 7 и пазов 5 одной штамповкой за один раз упрощает технологию, а вытяжка 8 повышает прочность крепления токоподвода 4 к общей клемме.

Формула изобретения

1; Составная щетка электрических машин, состоящая из токопроводящих слоев, разделенных изоляцией, со стороны противоположной рабочей поверхности каждый токопроводящий слой соединен с общей клеммой с установленным в ней тдкоподводом,отличающаяся тем,что.c целью

1820990

2, Способ изготовления составной щетки электрических машин, включающий соединение общей клеммы к токопроводящим
