Ботвоуборочная машина

Ботвоуборочная машина

Иллюстрации

Показать все

Реферат



Использование: в сельскохозяйственном машиностроении, в частности в машинах для уборки ботвы сахарной свеклы. Сущность изобретения: ботвоуборочная машина содержит по крайней мере две пары ножей с возможностью встречного вращения и ботвоотводящее устройство. При этом расстояние между валками ножей каждой пары больше, чем расстояние между валками рядом расположенных ножей соседних пар. 2 ил.

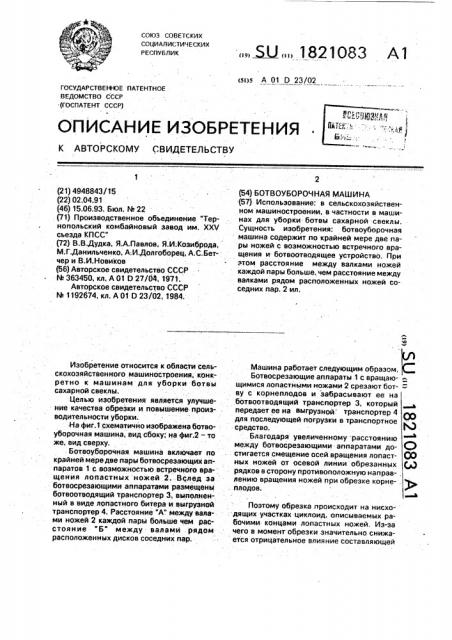

союз советских социАлистических

РЕСПУБЛИК (si)s А 01 О 23/02

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

1 jfl j

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4948843/15 (22) 02.04.91 (46) 15.06.93. Бюл. М 22 (71) Производственное объединение "Тернопольский комбайновый завод им. ХХЧ съезда КПСС" (72) В.В.Дудка, Я.А.Павлов, Я.И;Козиброда, М.Г.Данильченко, А;И.Долгоборец, А.С,Бетчер и В;И.Новиков (56) Авторское свидетельство СССР

М 363450, кл, А 01 0 27/04, 1971.

Авторское свидетельство СССР

М 1192674, кл. А 01 D 23/02, 1984.

Изобретение относится к области сельскохозяйственного машиностроения; конкретно к машинам для уборки ботвы сахарной свеклы.

Целью изобретения является улучшение качества обрезки и повышение производительности уборки.

На фиг.1 схематично изображена ботвоуборочная машина, вид сбоку, на фиг.2 — то же, вид сверху. . Ботвоуборочная машина включает по крайней мередве пары ботвосреэающих аппаратов 1 с возможностью встречного вращения лопастных ножей 2. Вслед за ботвосрезающими аппаратами размещены ботвоотводящий транспортер 3, выполненный в виде лопастного битера и. выгрузкей транспортер 4. Расстояние "А" между валами ножей 2 каждой пары больше чем расстояние "Б" между валами рядом расположенных дисков соседних пар.. Ю 1821083 А1 (54) БОТВОУБОРОЧНАЯ МАШИНА (57) Использование: в сельскохозяйственном машиностроении, в частности в машинах для уборки ботвы сахарной свеклы.

Сущность изобретения: ботвоуборочная машина содержит по крайней мере две ïàры ножей с возможностью встречного вращения и- ботвоотводящее устройство. При этом расстояние между валками ножей каждой пары больше, чем расстояние между валками рядом расположенных ножей соседних пар. 2 ил.. Машина работает следующим образом.

Ботвосрезающие аппараты 1 с вращающимися лопастными ножами 2 срезают бот- = ву с корнеплодов и забрасывают ее на ботвоотводящий транспортер 3, который передает ее на выгрузной. транспортер 4 Со для последующей погрузки в транспортное средство.

Благодаря увеличенному расстоянию между ботвосрезающими аппаратами до- C) стигается смещение осей вращения лопаст- Q0 ных ножей от осевой линии обрезанных (А) рядков в сторону противоположную направ-, лению вращения ножей при обрезке корне-, плодов.

Поэтому обрезка происходит на нисхо- дящих участках циклоид, описываемых рабочими концами лопастных ножей. Из-за чего в момент обрезки значительно снижается отрицательное влияние составляющей

1821083 поступательной скорости машины, являющейся одной из главных причин сколов.. фиГ Я

Составитель Я,Павлов

Техред M.Ìoðãåíòàë

Корректор А. Обручар

Редактор

Заказ 2072 . Тираж Подписное

ВНИИПИ Государственйого комитета Ао изобретениям и открытиям прй ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Снижение количества корнеплодов со сколотой поверхностью среза улучшает кондиционные показатели свекловичного сырья; сдаваемого на сахарные заводы и обеспечит меньшие потери сахара при хранении корнеплодов в период сахароварения. Кроме того, улучшение качества обрезки корнеплодов позволит производить обрезку на более высоких рабочих скоростях машины, обеспечивающих повышение производительности уборки.

Ф о р м у л а .и э о б р.е т е н и я

Ботвоуборочная машина, содержащая

5 по крайней мере две пары ножей с воэможностью вращения и ботвоотводящее устройство, отличающаяся тем, что, с целью повышения качества обрезки и производительности, расстояние межу валами ножей

10 каждой пары больше, чем расстояние между валами рядом. расположенных ножей соседних пар.
