Механизм для перемещения плит и рам фильтрпрессов
Иллюстрации
Показать всеРеферат
l82II3

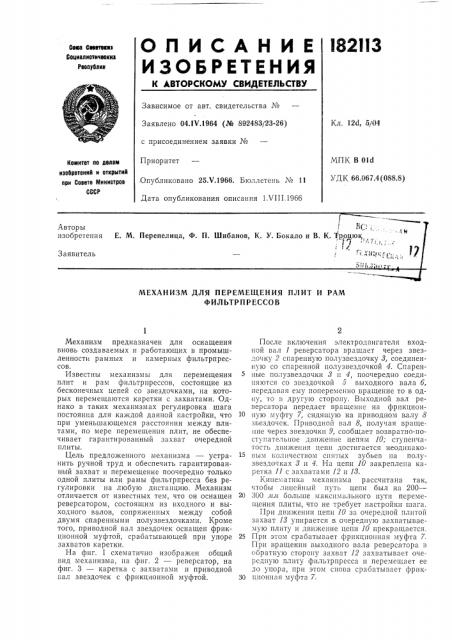

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Сотое Сееетеиив
Социвлиотичеоаа
Реоаубиик
Зависимое от авт. свидетельства №
Заявлено 04.IV.1964 (№ 892483/23-26) Кл. 12d, 5/04 с присоединением заявки №
МПК В Old
УДК 66.067.4 (088.8) Приоритет
Комитет по деавм изобретений и открытий при Совете Миииотров
СССР
Опубликовано 25Х.1966. Бюллетень № 11
Дата опубликования описания 1 VIII.1966
МЕХАНИЗМ ДЛЯ ПЕРЕМЕЩЕНИЯ ПЛИТ И РАМ
ФИЛЬТРПРЕССОВ
Механизм предназначен для оснащения вновь создаваемых и работающих в промышленности рамных и камерных фильтрпрессов.
Известны механизм ы для перемещения плит и рам фильтрпрессов, состоящие из бесконечных цепей со звездочками, на которых перемещаются каретки с захватами. Однако в таких механизмах регулировка шага постоянна для каждой данной настройки, что при уменьшающемся расстоянии между плитами, по мере перемещения плит, не обеспечивает гарантированный захват очередной плиты.
Цель предложенного механизма — устранить ручной труд и обеспечить гарантированный захват и перемещение поочередно только одной плиты или рамы фильтрпресса без регулировки на любую дистанцию. Механизм отличается от известных тем, что он оснащен реверсатором, состоящим из входного и выходного валов, сопряженных между собой двумя спаренными полузвездочками. Кроме того, приводной вал звездочек оснащен фрикционной муфтой, срабатывающей при упоре захватов каретки.
На фиг. 1 схематично изображен общий гид механизма, на фиг. 2 — реверсатор, на фиг. 3 — каретка с захватами и приводной ьал звездочек с фрикционной муфтой.
После включения электродвигателя входной вал 1 реверсатора вращает через звездочку 2 спаренную полузвездочку 3, соединенную со спаренной полузвездочкой 4. Спаренные полузвездочки 3 и 4, поочередно соединяются со зьездочкой б выходного вала б, передавая ему попеременно вращение то в одну, то в другую сторону. Выходной вал реверсатора передает вращение на фрикцион10 цую муфту 7, сидящую на приводном валу 8 звездочек. Приводно" вал 8, получая вращение через звездочки 9, сообщает возвратно-поступательное движение цепям 10 ступенча тость движения цепи достигается неодипако15 ьым количеством снятых зубьев на полузвездочках 3 и 4. На цепи 10 закреплена каретка ll с захватами 12 и 13.
Кинематика механизма рассчитана так, чтобы линейный путь цепи был на 200—
20 300 л л больше максимального пути перемещения плиты, что не требует настройки шага.
При движении цепи 10 за очередной плитой захват 13 упирается в очередную захватываемую плиту и движенне цепи 10 прекращается.
25 При этом срабатывает фрикционная муфта 7.
При вращении выходного вала реверсатора в сбратну.ю сторону захват 12 захватывает очередную плиту фильтрпресса II перемещает ее до упора, при этом снова срабатывает фрик30 ционпая муфта 7.
182113
6 5! 2
Предмет изобретения
1. Механизм для перемещения плит и рам фильтрпрессов, состоящий из приводного вала со звездочками, бесконечных цепей, кареток с захватами, отличающийся тем, что с целью захвата и перемещения очередной плиты, механизм оснащен реверсатором, состоящим из входного и выходного валов, сопряженных между собой двумя спаренными полузвездочками.
2. Механизм по п. 1, отличающийся тем, что, с целью гарантированного захвата и перемещения очередной плиты без регулировки на любую дистанцию, приводной вал звездочек оснащен фрикционпой муфтой, срабатывающей при упоре захватов каретки.
182113
4 -4
