Реферат



Использование: обработка металлов давлением, конструкции штампов для объемной штамповки. Сущность изобретения: штамп содержит верхнюю , нижнюю и дополнительную плиты, обоймы и размещен :-. .- 2 - . . ные в них полумуфты. Пуансон закреплен на дополнительной плите. На верхней плите смонтирован механизм силового замыкания полуматриц. Механизм замыкания включает тяги с винтовыми выступами и втулки с винтовыми пазами и фасонными выступами. Дополнительно штамп снабжен механизмом силового размыкания полуматриц . Он состоит из клиновых пар, причем один клин смонтирован на дополнительной плите, а другой установлен на верхней плите с возможностью взаимодействия с фасонным выступом втулок. При этом первый клин подпружинен относительно дополнительной плиты, а второй - имеет возможность горизонтального перемещения. 5 ил. ё

союз соВетских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК, (Яи В 21,> 13/02

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР3

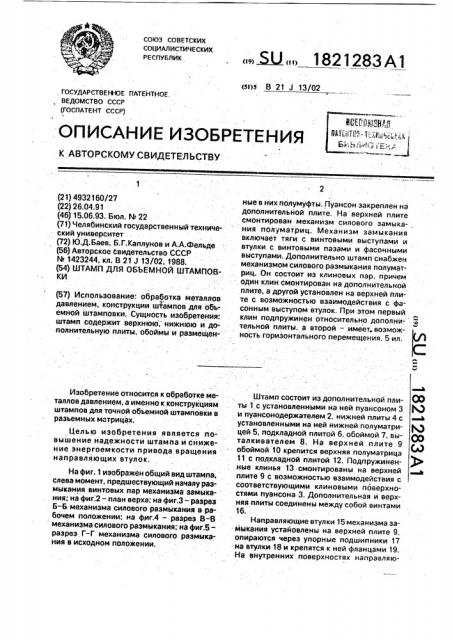

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4932160/27 (22). 26.04.91 (46) 15.06.93. Бюл. М 22 (71) Челябинский государственный технический университет (72) Ю.Д.Баев, Б.Г.Каплунов и А.А.Фельде (56) Авторское Свидетельство СССР

1ч . 1423244, кл. В 21 3 13/02, 1988. (54) ШТАМП ДЛЯ ОБЬЕМНОЙ ШТАМПОВКИ (57) Использование: обработка металлов давлением, конструкции штампов для объемной штамповки. Сущность изобретения; штамп содержит верхнюю, нижнюю и дополнительную плиты, обоймы и размещенЙзобретение относится к обработке металлов давлением, а именно к койструкциятм штампов для точной объемной штамповки в разъемных матрицах.

Целью изобретения является rioвышение надежности штампа и снижение энергоемкости привода вращения направляющих втулок.

На фиг. 1 изображен общий вид штампа, слева момент, предшествующий началу размыкания винтовых пар механизма замыкания; на фиг.2 —; на фиг.3 — разрез

Б-Б механизма силового раэмыкания в рабочем положении; на фиг,4 — разрез В-В механизма силового размыкания; на фиг.бразрез Г-Г механизма силового размыкания в исходном положении.

Я2 1821283 А1

2 ные в них полумуфты. Пуансон закреплен на дополнительной плите. На верхней плите смонтирован механизм силового замыкания полуматриц. Механизм замыкания включает тяги с винтовыми выступами и втулки с винтовыми пазами и фасонными выступами. Дополнительно штамп снабжен механизмом силового размыкания полуматриц, Он состоит из клиновых пар, причем один клин смонтирован на дополнительной плите. а другой установлен на верхней плите с возможностью взаимодействия с фасонным выступом втулок. При этом первый клин подпружинен относительно дополни- 3 тельной плиты, а второй — имеет.возможность горизонтального перемещения. 5 ил.

Штамп состоит из дополнительной пли- ОО тй 1 с установленными на ней пуансоном 3 К) и пуансонодержателем 2, нижней плиты 4 с ъ установленными на ней нижней полуматри- я цей 5, подкладной плитой 6, обоймой 7, вы- р талкивателем 8. На верхней плите 9 обоймой 10 крепится верхняя полуматрица

1т о подкладной плитой 12. Подпружинен- ) а ные клйнья 13 смонтированы на верхней плите 9 с возможностью взаимодействия с соответствующими клиновыми поверхностями пуансона 3. Дополнительная и верхняя плиты соединены между собой винтами

16, .

Направляющие втулки 15 механизма замыкания устайовлены на верхней плите 9, опираются через упорные подшипники 17 на втулки 18 и крепятся к ней фланцами 19.

На внутренних поверхностях направляю1 82 l2S3 мыкания винтовых пар механизма замыкания, что уменьшает энергоемкость привода, упрощает конструкцию и повышает надежность штампа, Формула изобретения

Штамп для объемной штамповки, содержащий нижнюю и верхнюю плиты с установленными в них обоймами, „полуматрицами и механизмом замыкания полуматриц, состоящим из тяг с винтовыми выступами и охватывающими их направляющими втулками с винтовыми пазами, причем втулки установлены с возможностью вращения вокруг тяг, а также допслнительную плиту с закрепленным на ней пуансоном. отличающийся тем, что, с целью повышения надежности штампа и снижения энергоемкости привода вращения направляющих втулок, он снабжен механизмом силового размыкания полуматриц, 5 .содержащим клиновые пары, каждая из которых содержит один клин, смонтированный посредством оси на дополнительной плите с возможностью поворота и подпружиненный относительн нее, а второй — yc10 тачовлен на верхней плите с возможностью горизонтального перемещения в плоскости, перпендикулярной оси поворота первого клина, при этом направляющие втулки выполнены с фасойным выступом, располоl5 женным с возможностью взаимодействия с вторым клином, установленным на верхней плите.

182 128Э

1821283

zF и 4

Г-Г

Фиг,Ю
