Реферат



Использование: в добыче природного камня в качестве инструмента для резки. Сущность изобретения: дисковый режущий инструмент содержит корпус с радиальными пазами по периферии, в которых закреплены режущие элементы, состоящие из твердосплавной пластины и (державки с резьбовым отверстием в хвостовой части, в которой ввинчивается винт, причем каждый режущий элемент снабжен двумя пазами, поверхности которых взаимодействуют с поверхностями паза корпуса, причем один из пазов выполнен с наклонной, поверхностью относительно продольной оси симметрии режущего элемента, а винт, установленный под каждой державкой используется для крепления режущих элементов к корпусу при одновременном регулировании их по вылету, б ил.

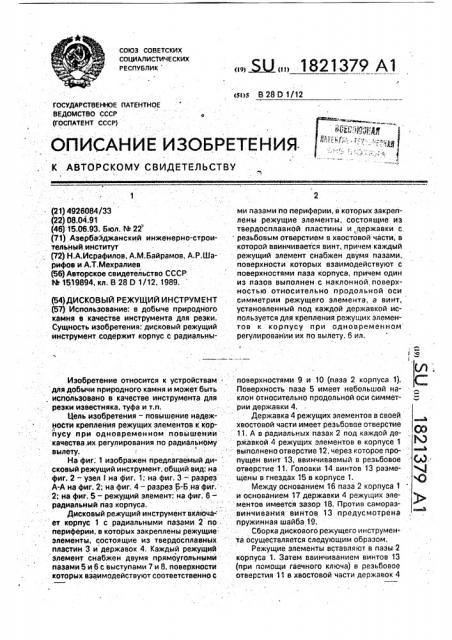

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (sl)s В 28 О 1/12

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ поверхностями 9 и 10 (паза 2 корпуса 1).

Поверхность паза 5 имеет небольшой наклон относительно продольной оси симметрии державки 4.

Державка 4 режущих элементов в своей хвостовой части имеет резьбовое отверстие

11, А в радиальных пазах 2 под каждой державкой 4 режущих элементов в корпусе 1 выполнено отверстие 12, через которое пропущен винт 13, ввинчиваемый в реэьбовое отверстие 11, Головки 14 винтов 13 размещены в гнездах 15 в корпусе 1.

Между основанием 16 паза 2 корпуса 1 и основанием 17 державки 4 режущих элементов имеется зазор 18, Против саморазвинчивания винтов 13 предусмотрена пружинная шайба 19.

Сборка дискового режущего инструмента осуществляется следующим образом.

Режущие элементы вставляют в пазы 2 корпуса 1. Затем ввинчиванием винтов 13 (при помощи гаечного ключа) в резьбовое отверстия 11 в хвостовой части державок 4

1 (21) 4926084/33 (22).08.04.91 (46) 15.06.93. Бюл. М 22 (71) Азербалджанский инженерно-строительный,.институт (72) Н,А.Исрафилов, А.М.Байрамов, А.Р.Шарифов и А.Т,Мехралиев (56) Авторское свидетельство СССР

М 1519894, кл. В 28 0 1/12, 1989. (54) ДИСКОВЫЙ РЕЖУЩИЙ ИНСТРУМЕНТ (57) Использование: в добыче природного камня е качестве инструмента для резки.

Сущность изобретения: дисковый режущий инструмент содержит корпус с радиальныИзобретение относится к устройствам

"для добычи природного камня и может быть . использовано в качестве инструмента для резки известняка, туфа и т.п.

Цель изобретения — повышение надежности крепления режущих элементов к корпусу при одновременном повышении качества.их регулирования по радиальному вылету.

На фиг. 1 изображен предлагаемый дисковый режущий инструмент. общий вид: на фиг. 2 — узел I на фиг. 1; на фиг, 3 — разрез

А-А на фиг. 2; на фиг. 4 — разрез Б-Б на фиг, 2; на фиг. 5 — режущий элемент; на фиг. 6радиальный паз корпуса.

Дисковый режущий инструмент вклачает корпус 1 с радиальными пазами 2 по периферии, в которых закреплены режущие элементы, состоящие из твердосплавных пластин 3 и державок 4, Каждый режущий элемент снабжен двумя прямоугольными пазами 5 и 6 с выступами 7 и 8, поверхности которых взаимодействуют соответственно с

ЬЫ 182137у А1 ми пазами по периферии, в которых закреплены режущие элементы, состоящие из твердосплавной пластины и,державки с реэьбовым отверстием в хвостовой части, в которой ввинчивается винт, причем каждый режущий элемент снабжен двумя пазами, поверхности которых взаимодействуют с поверхностями паза корпуса, причем один из лазов выполнен с наклонной поверхностью относительно продольной оси симметрии режущего элемента, а винт, установленный под каждой державкой используется для крепления режущих элементов к корпусу при одновременном регулирован ии их по вылету. 6 ил.

1821379 осуществляется заклинивание режущих элементов в пазах 2 корпуса 1. С установлением одинакового вылета режущих элемен-. тов ввинчивание-винтов 13 прекращается, Равномерность вылета режущих элементов контролируется при помощи специального шаблона.

Расклинивание же режущих. элементов производится с помощью специального ключа, вводимого в зазор 18, после вывинчивания винтов 13 из резьбовых отверстий

11.

Предложенное техническое решение позволяет значительно упростить конструкцию режущего инструмента за счет сокращения .клиньев, и тем самым устранить расход металла на их изготовление. Кроме того, использование винта, установленного под державками режущих элементов, как регулировочного, так и крепежного элемента повышает надежность крепления режущих элементов к корпусу при одновременном повышении качества их регулирования по вылету.(крепление и регулирование режущих элементов производится одновременно); снимает высокие требования к точности изготовления наклонных поверхностей пазов режущих элементов и корпуса: предотвращает выпадение режущих элементов под действием центробежных сил и динамических нагрузок, возникающих в процессе работы инструмента.

Выполнение режущих элементов с двумя пазами увеличивает площадь контакта этих элементов с корпусом, и тем самым повышает надежность соединения "режущий элемент-корпус".

Снабжение же режущих элементов наклонным пазом предохраняет их (режущие элементы) от радиального смещения к центру под действием усилий подачи.

Предложенное решение для повышения надежности крепления и качества регу"О лирования режущих элементов по вылету позволяет повысить надежность инструмента в эксплуатации, уменьшить расход дорогостоящего инструментального материала (твердого сплава) на 1 п,м. проходки и сни15 зить себестоимость добываемого камня, Формула изобретения

Дисковый режущий инструмент. содержащий корпус с радиальными пазами по

20 периферии диска, в которых установлены с возможностью радиального перемещения режущие элементы, выполненные с направляющими и резьбовым отверстием в хвостовой части, отл ич а ю щи и с я тем, что, с целью повышения надежности крепления режущих элементов к корпусу и улучшения качества их регулирования по вылету. одна из боковых стенок каждого радиального паза выполнена. наклонной относительно про3О дольной оси симметрии диска, при этом в каждом режущем элементе направляющая, взаимодействующая с наклонной стенкой паза, имеет скос под углом, равным углу наклона стенки паза.

3821379

1821379
