Реферат



Использование: строительство орбитальных космических станций. Сущность изобретения: модуль космической орбитальной станции содержит корпус (1), сильфон (2) и центровочный элемент (3). Корпус (I) снабжен стыковочным узлом (4) и шарнирными узлами (5) и (6) для связи с центре вочными элементами (3). Сильфон (2) одним торцем закреплён внутри корпуса (1), а другой его торец снабжен стыковочным узлом

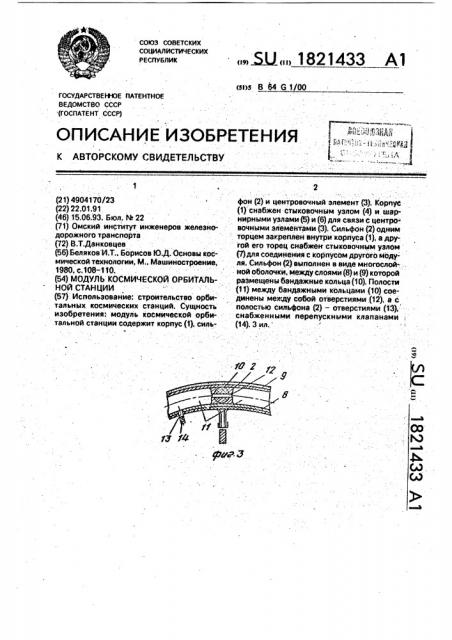

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (sl)s 8 64 6 1/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

38= ",!!:Г 3ДЯ

10 У

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4904170/23 (22) 22.01.91 (46) 15.06.93. Бюл, М 22 (71) Омский институт инженеров железнодорожного транспорта (72) В;Т.Данковцев (56) Беляков И.Т.. Борисов Ю,Д. Основы космической технологии, М;, Машиностроение, 1980, с.108-110. (54) МОДУЛЬ КОСМИЧЕСКОЙ ОРБИТАЛЬНОЙ СТАНЦИИ (57) Использование; строительство орбитальных космических станций. Сущность изобретения: модуль космической орбитальной станции содержит корпус (1), силь„„5U 1821433 А1

2 фон (2) и центровочный элемент (3). Корпус (1) снабжен стыковочным узлом (4) и шарнирными узлами {5) и(6) для связи с центро вочн ыми элементами (3). Сильфон (2) одним торцем закреплен внутри корпуса (1), а другой его торец снабжен стыковочным узлом (7) для соединения с корпусом другого модуля. Сильфон (2) выполнен в аиде многослой-.. ной оболочки, между слоями (8) и (9) которой размещены бандажные кольца (10). Полости (11) между бандажными кольцами (10) соединены между собой отверстиями (12), а с полостьв сильфона (2) — отверстиями (13), снабженными перепускными клапанами, (14). 3 ил, 1821433

Изобретение относится к космической технике и может быть использовано при строительстве долговременных обитаемых орбитальных станций.

Целью изобретения является повышение жесткости конструкции в развернутом состоянии и упрощение процесса сборки орбитальной станции.

На фиг.1 представлен общий вид модуля в транспортном положении, на фиг.2 — 10 общий вид модуля в развернутом положении; на фиг.3 — фрагмент конструкции оболочки сильфонз с элементом жесткости; на фиг.4 — пример сборки космической орбитальной станции с использованием предло- 15 женных модулей.

Модуль космической орбитальной станции содержит корпус 1, сильфон 2 и центровочный элемент 3. Корпус 1 снабжен стыковочным узлом 4 и шарнирными узлами 20

5 и 6 для связи с центровочными элемента.ми 3. Сильфон 2 одним торцем закреплен внутри корпуса 1, а другой его торец снабжен стыковочным узлом 7 для соединения с корпусом другого модуля, 25

Сильфон 2 выполнен в виде многослой-. ной оболочки, между слоями 8 и 9 которой размещены бандажные кольца 10. Полости

11, образованные бзндажными кольцами 10 соединены между собой отверстиями 12, а с 30 полостью сильфонз — отверстиями 13, снабженными перепускными клапанами 14, Сборку космической орбитальной станции с использованием предложенных моду.лей производят в следующем порядке. 35

В наземных условиях модуля приводят- ся в транспортное положение и соединяются между собой посредством центровочных элементов 3 шарнирными узлами 6.

После доставки модулей в космическое 40 пространство и отделения их от транспорт- ного космического аппарата модули устанавливаются в такое положение, чтобы центровочные элементы находились в перекрещивающихся плоскостях, з торец корпу- 45 сз 2 со стыковочным узлом 7 сильфона 2 одного модуля находился водной плоскости со свободным торцем другого модуля, после чего подается гзз под давлением в полости

50 гибких надувных pyxaiios 3. Рукава 3 при этом приобретают жесткость и обеспечивают координацию взаимного положения мо- . дулей.

Затем газ под давлением подается в полости сильфонов 2, чем обеспечивается развертывание сильфонов 2, С участием обслуживающего персонала производится стыковка сильфонов 2 с корпусами 1 модулей, после чего газ под давлением через перепускные клапаны 14 и отверстия 13 подается в полости 11 между слоями 8 и 9 оболочки сильфона 2, Космическая орбитальная станция приобретает тороидальную форму.

Формула изобретения

Модуль космической орбитальной станции, содержащий корпус. снабженный стыковочными узлами, и связанную с ним раздвижную надувную конструкцию, выполненную в виде сильфона с многослойной оболочкой, снабженной элементами жесткости, причем свободный торец сильфона снабжен стыковочным узлом, о т л и ч а ю-, шийся тем, что, с целью повышения жесткости конструкции в развернутом состоянии и упрощения процесса сборки орбитальной станции, модуль снабжен центровочным элементом, выполненным в виде гибкого надузного рукава, один конЕц которого шарнирно связан с корпусом модуля посредством шарнирйого узла, основание которого закреплено у одногО из торцов корпуса, у второго торца которого закреплено основание второго шарнирного узла для связи с центровочным элементом другого модуля, свободный торец гибкого надувного рукава снабжен ответной частью шарнирного узла для связи с основанием шарнирного узла другого модуля, а элементы жесткости сильфона выполнены в виде бандажных ко-. лец. размещенных между двумя слоями оболочки сильфона равномерно по его длине,. причем полости, образованные бандажными кольцамй, сообщены между собой и с полостью сильфона посредством отверстий, а отверстия, сообщающие указанные полости с полостью сильфона, снабжены перейускными клапанами, 1821433

1 2 фиг 7 ф У Г 2
