Устройство для уплотнения дверей коксовых печей

Устройство для уплотнения дверей коксовых печей

Иллюстрации

Показать все

Реферат



Использование: оборудование коксовых батарей, в частности - уплотнение дверей коксовых печей. Устройство содержит закрепленную на корпусе двери .уплотняющую рамку и средства для прижатия ее ножа к зеркалу рамы коксовой печи. Средства выполнены в виде кронштейнов, равномерно закрепленных по периметру корпуса двери, расположенных напротив кронштейнов пружинных скоб, воздействующих свободными концами на уплотняющую рамку, установленных на кронштейнах регулирующих винтов, воздействующих своими концами на пружинные скобы, и установленных под пружинными скобами ограничителей с углублениями , в которых расположены концы регулирующих винтов, причем высота ограничителей равна разности между внутренней высотой пружинной скобы и величиной ее заданного прогиба. 3 ил.

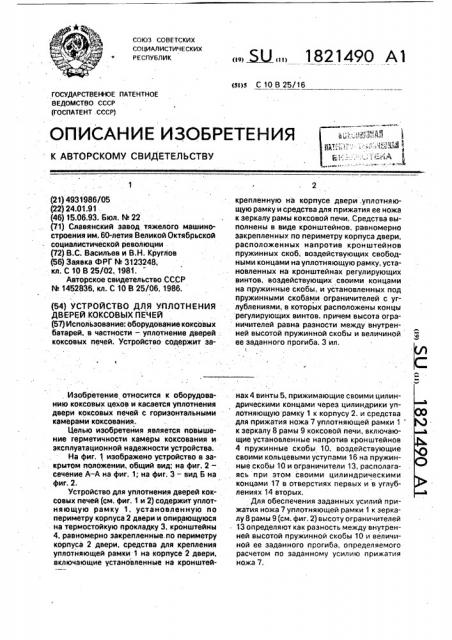

COI03 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (st)s С 10 В 25/16

ГОСУДАРСТВЕН ЮЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ .СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4931986/05 (22) 24.01.91 (46) 15.06.93. Бюл. Я 22 (71) Славянский завод тяжелого машиностроения им. 60-летия Великой Октябрьской социалистической революции (72) B.Ñ. Васильев и В.Н. Круглов (56) Заявка ФРГ hb 3123248, кл, С 10 В 25/02, 1981.

Авторское свидетельство. СССР

М 1452836, кл. С 10 В 25/06, 1986, (54) УСТРОЙСТВО ДЛЯ УПЛОТНЕНИЯ

ДВЕРЕЙ. КОКСОВЫХ ПЕЧЕЙ (57)Использование: оборудованиекоксовых батарей, в частности — уплотнение дверей коксовых печей. Устройство содержит заИзобретение относится к оборудованию коксовых цехов и касается уплотнения двери коксовых печей с горизонтальными камерами коксования.

Целью изобретения является повышение герметичности камеры коксования и эксплуатационной надежности устройства.

На фиг. 1 изображено устройство в закрытом положении, общий вид; на фиг. 2сечение А-А на фиг. 1„на фиг. 3 — вид Б на фиг. 2.

Устройство для уплотнения дверей коксовых печей (см. фиг, 1 и 2) содержит уплотняющую рамку 1. установленную по периметру корпуса 2 двери и опирающуюся на термостойкую прокладку 3, кронштейны

4, равномерно закрепленные. по периметру корпуса 2 двери, средства для крепления уплотняющей рамки 1 на корпусе 2 двери, включающие установленные на кронштей. Ж 1821490 Al крепленную на корпусе двери. уплотняющую рамку и средства для прижатия ее ножа к зеркалу рамы коксовой печи. Средства выполнены в виде кронштейнов, равномерно закрепленных по периметру корпуса двери, расположенных напротив кронштейнов пружинных скоб, воздействующих свободными концами на уплотняющую рамку, установленных на кронштейнах регулирующих винтов, воздействующих своими концами на пружинные скобы, и установленных под пружинными скобами ограничителей с углублениями, в которых расположены концы регулирующих винтов. причем высота ограничителей равна разности между внутренней высотой пружинной скобы и величиной ее заданного прогиба. 3 ил.

i нах 4 винты 5, прижимающие своими цилиндрическими концами через цилиндрики уплотняющую рамку 1 к корпусу 2. и средства для прижатия ножа 7 уплотняющей рамки 1 к зеркалу 8 рамы 9 коксовой печи, включающие установленные напротив кронштейнов

4 пружинные скобы 10, воздействующие своими кольцевыми уступами 16 на пружинные скобы 10 и ограничители 13, располагаясь при этом своими цилиндрическими концами 17 в отверстиях первых и в углублениях 14 вторых.

Для обеспечения заданных усилий прижатия ножа 7 уплотняющей рамки 1 к зеркалу 8 рамы 9 (см. фиг. 2) высоту ограничителей

13 определяют как разность между внутренней высотой пружинной скобы 10 и величиной ее заданного прогиба, определяемого расчетом по заданному усилию прижатия ножа 7.

1821490

Для иллюстрации работы устройства на фиг. 1 показаны также ригельные затворы .18 и 19 двери коксовой печи и крючья 20 и

21 рамы 9 коксовой печи.

Устройство работает следующим образом.

При закрывании камеры коксовой печй уплотняющую рамку 1, усилиями ригельных . затворов 18 и 19, взаимодействующих с крючьями 20 и 21 соответственно, прижйма ют нож 7 через регулирующие винты 15 пружйнные скобы 10 и ограничители 13 к зеркалу 8 рамы 9 коксовой печи; обеспечивая таким образом газоплотность камеры коксования, В дальнейшем при появлении неплотностей между ножом 7 уплотняющей рамки и зеркалом 8 рамы 9 по причине термической деформации корпуса 2 двери или рамы

9 осуществляют регулировку положения ножа 7. Для этого вращением.st»Htoe 15 пере-. мещают ограничители в сторону зеркала 8 рамы 9, обеспечивая таким образом смещение ножа 7 в направлении продольной оси камеры коксования, при этом заданный прогиб пружинных скоб 10, а, следовательно, заданное их усилие прижатия сохраняется неизменный.

Предлагаемое устройство для уплотнения дверей коксовых печей по сравнению с прототипом обеспечивает высокую степень эксплуатационной надежности двери и гериетйзации камеры коксования, что практически исключает выбросы коксового газа в окружающую среду. Достигается это наличием установленных под пружинными скобами ограничителей, которые предо5 храняют их от поломки и обеспечивают сохранение заданных усилий прижатия уплотняющей рамки к зеркалу рамы коксовой печи при регулировке положения ножа уплотняющей рамки после термических де10 формаций (прогибов) корпуса двери и рамы коксовой печи.

Формула изобретения

Устройство для уплотнения дверей кок15 совых печей, включающее установленные на корпусе двери уплотняющую рамку и средства для прижатия ее ножа к зеркалу рамы коксовой печи, содержащие пружинные скобы, взаимоДействующие своими

20 концами с уплотняющей рамкой i» регулирующие винты, установленные на кронштейнах с возможностью взаимодействия с пружинными скобами, о т л и ч а ю щ е е с я тем, что, с целью повышения герметичности

25 камеры коксования и эксплуатационной надежности устройства, оно снабжено установленными под пружинными скобами ограничителями с углублениями, при этом концы регулирующйх винтов размещены в

З0 углублениях, высота ограничителей равна разности между внутренней высотой пружинной скобы и величиной ее заданного прогиба.

1821490 юг,2

ФЬг5

Составитель 8, Васильев

Техред M.MîðãÜíòàë Корректор С. Пекарь

Редактор

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 2092 Тираж . Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям ори ГКНТ СССР .

113035, Москва, Ж-35, Раушская наб., 4/5 .
