Реферат



Изобретение относится к устройствам для крепления деталей при гальванических покрытиях. Подвеска состоит из неподвижной рамы 1, подвижной 2, кронштейнов 3, емкостей 4 с дном в виде сетки или струи, толкателей 5 и привода с шатуном б. 1 з.п. ф-лы, 6 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s С 25 0 17/08

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4802686/26; 4802091/26 (22) 08.01.90 (23) 11,01.90 (46) 15.06.93. 6юл, hk 22 (75) Ф.И.Свинтицкий (56) Авторское свидетельство СССР

1Ф 248419, кл. С 25 0 17/16, 1962.

Патент США М 3616423, кл. В 65 G49/02,,1971, Ы«, 1821498 А1 (54) ПОДВЕСКА (57) Изобретение относится к устройствам для крепления деталей при гальванических покрытиях. Подвеска состоит из неподвижной рамы 1, подвижной 2, кронштейнов 3, емкостей 4 с дном в виде сетки или струи, толкателей 5 и привода с шатуном 6. 1 з.п. ф-лы, 6 ил.

1821498

Изобретение относится к гальванотехнике, в частности к устройствам для размещения на них обрабатываемых деталей.

Целью изобретения является повышение производительности труда за счет сокращения ручного труда.

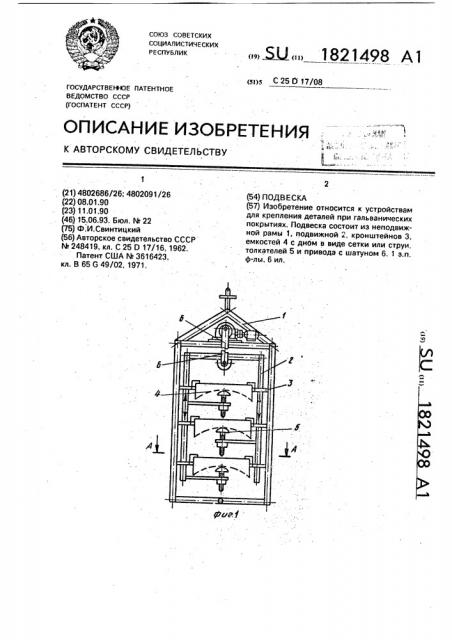

На фиг. 1 изображена подвеска, вид . сбоку; на фиг. 2 — подвеска, вид с торца; иа фиг. 3 — сечение А-А на фиг. 1; на фиг. 4, 5, 6 — выполнение подвески со струнами.

Подвеска состоит иэ неподвижной рамы 1, подвижной рамы 2, размещенной на кронштейнах 3, емкостей 4 с сетчатым дном, толкателей 5, электромеханического привода с шатуном 6, Дно загрузочнйх емкостей

4 может быть выполнено в виде параллельных струн 7, а на подвижной рамке 2 смонтированы также струны.

Подвеска работает следующим образом.

В емкости 4 загружают обрабатываемыедетали насыпью, затем dnycxaet s гальваническую ванну. Включают привод, шатун

6, поднимает подвижную рамку 2, при этом толкатели 5 поднимают и опускают сетку с изделиями. Это вызывает пульсацию сетки с иэделиями, что повышает качество обработки и производительность труда.

Формула изобретения

1. Подвеска, содержащая вертикальную раму, загрузочные камеры и привод. о т л ич а ю щ а я с я тем, что. с целью повышения

10 производительности эа счет сокращения ручного труда, она снабжена подвижной рамой, размещен ной внутри вертикальной рамы, толкателями и кронштейнами, при этом дно загрузочных камер выполнено в виде

15 мембранных сеток, а толкатели смонтированы на кронштейнах по центру сеток с возможностью взаимодействия с приводом. . 2, Подвеска по и. 1; о т л и ч а ю щ а яс я тем, что дно загрузочных камер выпол20 нано в виде равномерно закрепленных параллельных струн, а на подвижной раме смонтированы также струны, расположенные выше и ниже струн дна загрузочных камер.

1821498

Составитель 8. Комраков

Техред M.Mîðãåíòàë Корректор Е.. Папп

Редактор

Заказ 2092 Тираж .. Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101
