Реферат



Использование: в уплотнитёльной технике . Сущность изобретения: в неподвижном валу выполнены рабочие каналы, на нем установлена вращающаяся муфта. Муфта имеет на внутренней поверхности уплотнения и кольцевые рабочие проточки, сообщенные с соответствующими рабочими каналами и выполненные между двумя уплотнениями . На внутренней поверхности муфты смонтированы уплотнения, распопоженные между проточками. Диагностические линии содержат диагностические проточки, выполненные на внутренней поверхности муфты и сообщенные с ними отводные каналы, выполненные в валу. Диагностические проточки расположены между уплотнениями. 1 з.п.ф-лы, 2 ил.

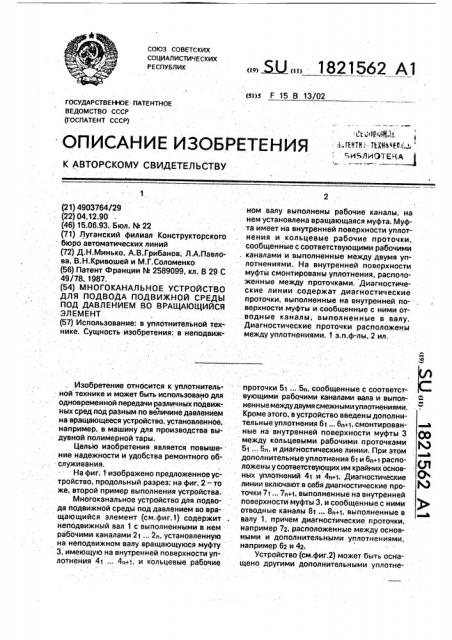

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

{s1)s F 15 В 13/02

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

, j „: ôñ, 4NL1.1, Ити) тайацва.1, . иьлиотккд

1 (21) 4903764/29 (22) 04.12.90 (46) 15.06.93. Бюл. N. 22 (71) Луганский филиал Конструкторского бюро автоматических линий (72) Д.H.Ìèíüêî, А.В.Грибанов, Л.А.Павлова, В.Н.Кривошей и M.Ã.Ñîëîìåíêî (56) Патент Франции М 2589099, кл. В 29 С

49/78, 1987. (54) МНОГОКАНАЛЬНОЕ УСТРОЙСТВО

ДЛЯ ПОДВОДА ПОДВИЖНОЙ СРЕДЫ

ПОД ДАВЛЕНИЕМ ВО ВРАЩАЮЩИЙСЯ

ЭЛЕМЕНТ (5?) Использование: в уплотнительной технике. Сущность изобретения: в неподвижИзобретение относится к уплотнительной технике и может быть использовано для одновременной передачи различных подвижных сред под разным по величине давлением на вращающееся устройство, установленное, например, в машину для производства вы- дувной полимерной тары.

Целью изобретения является повышение надежности и удобства ремонтного обслуживания.

На фиг. 1 изображено предложенноеустройство, продольный разрез; на фиг, 2- то же„второй пример выполнения устройства.

Многоканальное устройство для подвода подвижной среды под давлением во вращающийся элемент (см.фиг.1) содержит неподвижный вал 1 с выполненными в нем рабочими каналами 21 ... 2, установленную на неподвижном валу вращающуюся муфту

3, имеющую на внутренней поверхности уплотнения 41 ... 4,+1, и кольцевые рабочие

„„5U„, 1821562 А1 ном валу выполнены рабочие каналы, на нем установлена вращающаяся муфта. Муфта имеет на внутренней поверхности уплотнения и кольцевые рабочие проточки, сообщенные с соответствующими рабочими каналами и выполненные между двумя уплотнениями. На внутренней поверхности муфты смонтированы уплотнения, расположенные между проточками. Диагностические линии содержат диагностические проточки, выполненные на внутренней поверхности муфты и сообщенные с ними отводные каналы, выполненные в валу.

Диагностические проточки расположены между уплотнениями, 1 з.п.ф-лы, 2 ил.

ПратОЧКИ 51 ... Sn, СООбщЕННЫЕ С СООтВЕтСтвующими рабочими каналами вала и выполненные междудвумя смежными уплотнениями, Кроме этого, в устройство введены дополнительные уплотнения 61 ... 6n+1. смонтированные на внутренней поверхности муфты 3 между кольцевыми рабочими проточками

51 ... 5n, и диагностические линии. ПРи этом дополнительные уплотнения 61 и 6 +1 расположены у соответствующих им крайних основных уплОтнений 41 и 4rj+1. Диагностические линии включают е себя диагностические проточки 71 ... 7 +1, выполненные на внутренней поверхности муфты 3, и сообщенные с ними отводные каналы 81 ... 8 +1, выполненные в валу 1, прйчем диагностические проточки, например 7z, расположенные между основными и дополнительными уплотнениями, например 62 и 42.

Устройство (см.фиг.2) может быть оснащено другими дополнительными уплотне1821562 ниями 9> „, Qn-i, смонтированными на внутренней поверхности. муфты 3 между первыми дополнительными уплотнениями 6 ... 6П и рабочими проточками 51 „. 5n, и дополнительными диагностическими линиями. Дополнительные диагностические линии включают в себя выполненные на внутренней поверхности муфты 3 дополнительные . диагностические проточки 101 ... 10n-1 и сообщенные с ними дополнительные отводные каналы 11 ... 11 -1, выполненные на валу 1, при этом дополнительные диагностические проточки расположены между первыми и вторыми дополнительными уплотнениями 62 .. 6n и 91 ... On-1.

Диагностические проточки 71 ... 7л+1 и

101 ... 10 -> через соответствующие отводные каналы 81 ... 8 +1 и 111 ... 11л-> могут бы ь соединены сдиагностическойаппаратурой12.

Устройство работает следующим образом, Различные рабочие среды через рабочие каналы 21 ... 2 на валу 1 поступают к рабочим проточкам 51 ... 5n муфты 3, а из них — к технологическим позициям машины (не показана).

В процессе эксплуатацйи устройства происходит износ уплотнений, например 41, вследствие чего рабочая среда из рабочей проточки 51 попадает в диагностическую проточку 71, а оттуда в диагностическую аппаратуру 12. которая дает информацию о возникновении аварийной ситуации. При повреждении нескольких уплотнений, например 4 и 6z, рабочие среды из смежных проточек 51 и 52 (не показаны) попадают в общую диагностическую проточку 7 . Таким образом, при наличии в устройстве. основных диагностических линий обеспечивается диагностика его работы, но не контролируется степень износа каждого основного уп. лотнения 41 .„4 .

В случае наличия в устройстве дополнительных диагностических линий (см.фиг. 2) динамика его работы происходит аналогичным образом. Отличие в эксплуатации устройства состоит лишь в том, что износ каждого расположенного у рабочей проточки, например 51, уплотнения 4 42 контролируют индивидуальные диагностические

10 проточки 7> и 7, последняя из которых отделена от остальных рабочих проточек уплотнением: 6z. При износе какого-либо из других дополнительных уплотнений, например 91, уплотнение б препятствует перетеканию рабочей среды из рабочей проточки

5г в диагностическую проточку 7р. Это исключает контакт различных рабочих сред, протекающих под давлением в смежных рабочих проточках 51 . „5П устройства.

Формула изобретения

1. Многоканальное устройство для подвода подвижной среды под давлением во

15 вращающийся элемент, содержащее неподвижный вал с выполненными в нем рабочими каналами, установленную на неподвижном валу вращающуюся муфту, имеющую на внутренней поверхности уплотнения и коль20 цевые рабочие проточки, сообщенные с соответствующими рабочими каналами вала и . выполненные между двумя уплотнениями, о т л и ч а ю щ е е с я тем что, с целью повышения надежности и удобства ремонтного обслуживания, оно снабжено дополнительными уплотнениями, смонтированными на внутренней поверхности муфты, между кольцевыми рабочими проточками и диагно- " стическими линиями, включающими в себя

30 диагностические проточки, выполненные на внутренней поверхности муфты, и сообщенные с ними отводные каналы, выполненные в валу, при этом диагностические проточки расположены между основными и дополни35 тельными уплотнениями.

2. Устройство по и. 1, о т л и ч а ю щ е ес я тем, что оно снабжено другими дополнительнымиуплотнениями, смонтированными на внутренней поверхности муфты между

40 первыми дополнительными уплотнениями и рабочими проточками, и дополнительными диагностическими линиями, включающими в себя. выполненные на внутренней поверхности муфты дополнительные диагности45 ческие проточки и сообщенные с ними дополнительные отводные каналы, выполненwe в валу, при этом дополнительные диагностические проточки расположены между первыми и вторыми дополнительными уплот50 нениями.

1821562

1.821562

Составитель Д.Минько

Техред М.Моргентал Корректор M.Êóëü

Редактор

Производственно-издательский комбийат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 2095 . Тираж Подписное . ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
