Реферат



Использование: относится к машиностроению , в частности к устройствам, обеспечивающим быстродействующую стыковку обечаек, имеющих произвольное поперечное сечение. Соединение состоит из охватывающей 1 и охватываемой 2 частей отсека с общим фигурным пазом, на торцевых поверхностях 7 которого выполнены винтовые поверхности с шагом а и в котором укреплена кольцевая шпонка 3 с упруго . деформированными зубцами 4. Для надежности запирания соединения и выборки осевых люфтов между зубцами и дном паза обечайки 2 вставлена шпонка-шпага с винтовой поверхностью на торце. Поджатие производится путем проворачивания шпонки за отверстия 9 и взаимных перемещений в цепочке шпонка-зубья 4 - стенка паза 6. Раскрытие стыка производится за счёт перестановки шпаги 6 положение между зубцами и дном паза охватывающей обечайки. Конструкция позволяет обеспечить быстродействующее соединение обечаек любой формы в сечении при одновременном устранении люфтов в стыке. 2 з.п., 4 ил.

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (м)э F 16 В 1/02

ГОСУДАРСТВЕЮЮЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ р. у гл,4ЦЛ!;

1 )И Ч - Ич " - И. ЯИО ЕЧ;А

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4935120/27 (22) 08.05.91 (46) 15.06.93. Бюл. М 22 (71) Машиностроительное конструкторское бюро "Радуга" (72) А.Ф.Сазонов и А.В.Пацюк (56) Патент Англии М 1113696, кл. F 16 В

1/02, 1960.. (54) БЫСТРОДЕЙСТВУЮЩЕЕ СОЕДИНЕНИЕ ОТСЕКОВ (57) Использование: относится к машиностроению, в частности к устройствам, обеспечивающим быстродействующую стыковку обечаек, имеющих произвольное поперечное сечение. Соединение состоит из охватывающей 1 и охватываемой 2 частей отсека с общим фигурным пазом, на торцевых повер. Ж 1821563 А1 хностях 7 которого выполнены винтовые поверхности с шагом "а" и в котором укреплена. кольцевая шпанка 3 с упруго деформйрованными зубцами 4, Для надежности эапирания соединения и выборки осевых люфтов между зубцами и дном паза обечайки 2 вставлена шпонка-шпага с винтовой поверхностью на торце. Поджатие производится путем проворачивания шпонки эа отверстия 9 и взаимных перемещений в цепочке "щпонка-зубья 4 — стенка паза 6".

Раскрытие стыка производится за счет перестановки шпаги 6 йоложение между зубцами и дном паза охватывающей обечайки.

Конструкция позволяет обеспечить быстродействующее соединение обечаек любой формы в сечении при одновременном устранении люфтов в стыке. 2 з.п.ф-лы, 4 ил.

1821563. Изобретение относится к авиационной технике, в частности, к конструкцйи соеди. нения отсеков летательных аппаратов.

Целью изобретения является устранение указанных недостатков.

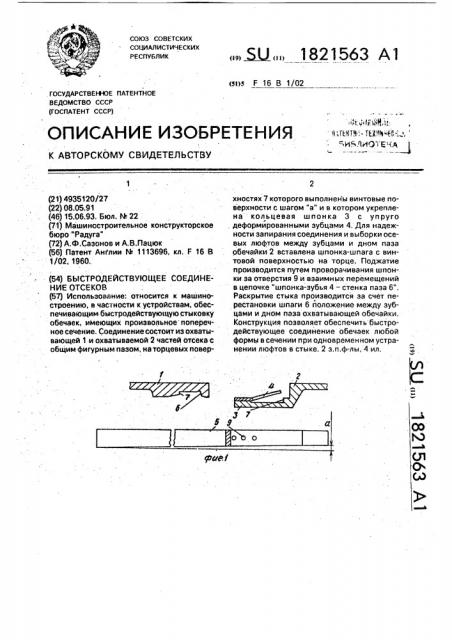

На фиг. 1 показаны элементы стыка до соединения; на фиг. 2 — соединение в разрезе; на фиг. 3 — стык отсеков в процессе . разъединения; на фиг; 4 — стык отсеков в процессе разъединения в случае. примене° íèÿ эластичной трубки.

Соединение состоит из охватывающей части отсека 1 с фигурным пазом, охватываемой части другого отсека 2 с пазом, в котором закреплено кольцо 3 с зубцами 4. Для фиксирбвания положения кольцевой шпонки в пазу имеется шпонка шпага 5 с отверстиями 9 под ключ для затяжки шпонки, на одном торце которой выполнена винтовая .поверхность с шагом "а". Стейка паза 6 с которой контактирует торцы зубцов, выполнена с наклоном, а на торцах паза 7 выполнены винтовые поверхности с шагом "а", При надвигэнии охватывающего отсека

1 зубцы 4 утапливаются за счет пружинения в паз отсека 2. После совпадения плоскостей стыка упругие зубцы входят. в паз охватывающего отсека и заклинивают соединение за счет контакта с клиновой поверхностью 6 паза отсека 1.

Для надежности запирания соединения и выборки осевых люфтов между зубцами 4 и дном паза отсека 2 вставляется шпонкашпага 5. Осевое поджатие обеспечивается путем проворачивания шпонки специальным ключом-приспособлением через сквозное окно, выполненное в виде паза охватывающего отсека и зубьях шпонки 4, за отверстия 9 и взаимных перемещений в цепочке шпонки 5- зубья 4 стенка паза 6. Закрытие контролируется либо по предельной нагруз; ке на тарированном ключе-приспособлении, либо по контрольной метке на шпонке

5, определяющей ее "закрытое" положейие.

Для разъединения отсеков шпонку 5 вытаскивают из нижней части и вставляют между зубцами 4 и пазом охватывающего отсека.

В случае приемлемости по эксплуатационным условиям устройство для управления положением шпонки может быть выполнено в виде эластичной трубки 7, расположенной .> между шпанкой 5 и дном паза охватывающего отсека и сообщающейся с системой нагнетания сброса рабочего тела. Соединение отсеков в этом случае происходит аналогично описанному выше с тем отличием, что фиксация шлонки в закрытом положении обеспечивается лишь за счет сил упругой деформации зубцов шпонки, а расфиксация происходит эа счет обжатия зубцов эластич"6 ной трубкой, наполненной рабочим телом, Соединение позволяет быстро соединять и разъединять отсеки любой формы.

Формула изобретения

1. Быстродействующее соединение .от.секов, содержащее охватывающую и охватываемую части с общим пазом, размещенную в пазу кольцевую шпонку и механизм фиксирования положения кольцевой шйонки в па2О зу, о т л и ч а ю щ е е с я тем, что; с целью повышения быстроразъемности соединения отсеков различной формы и надежности соединения эа счет равномерного уменьшения люфтов, кольцевая шпонка выполнена в

25 аиде гребенки, сплошная часть которой ус- . тановлена эаподлицо в пазу охватываемого отсека, а зубцы в упругодеформированном состоянии и размещены в пазу охватывающего отсека, одна из торцевых поверхноЗО стей которого выполнена наклонной, с возможностью взаимодействия с послед. ней, 2, Соединение отсеков по п. 1, о т лич аю щ е е с я тем, что механизм фиксирования

35 положения кольцевой шпонки в пазу выполнен в виде гибкого стержня-шпаги с отверстиями под ключ для его затяжки, размещаемого по одну сторону зубцов при эапирании отсека и по другую сторону при раскры40 тии отсека, при этом торцевая поверхность японки и вторая торцевая поверхность паза охватывающего отсека выполнена винтовой формы с возможностью взаимодействия одна с другой, 3, Соединение отсеков по п. 1, отлич ею щ ее с я тем, что механизм фиксирования положения кольцевой шпонки в пазу вйполнен в виде эластичной трубки, расположенной между зубцами in дном паза охватыва50 ющего отсека и сообщающейся с системой нагнетания —. сброса рабочего тела, 1821563
