Реферат



Сущность изобретения: резьбовой элемент , выполненный с отверстиями, снабжён, капсулами, выполненными из стекла и установленными в упомянутые отверстия посредством клея. -Капсулы заполнены поверхностно-активными веществами. 3 з.п. ф-лы, 1 ил..-.:-.

„„БЦ„, 1821568 . А1

coIo3 сОВетскИх

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 F 16 В 31/00

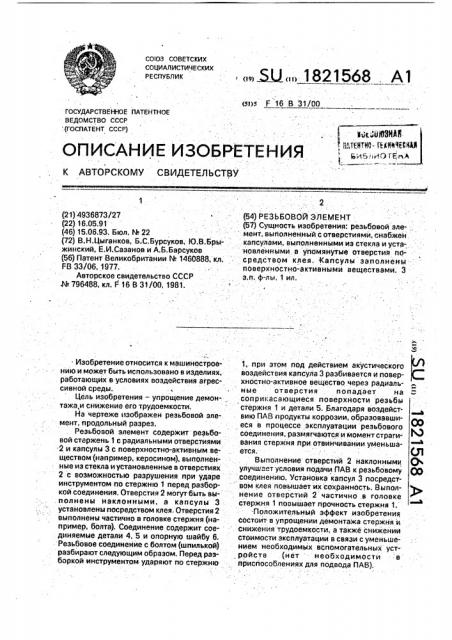

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2 (54) РЕЗЬБОВОЙ ЭЛЕМЕНТ (57) Сущность изобретения: резьбовой эле- . мент, выполненный с отверстиями, снабжен. капсулами, выполненными из стекла и установленными в упомянутые отверстия посредством клея. Капсулы заполнены поверхностно-активными веществами. 3 э.п, ф-лы, 1 ил. (21) 4936873/27 (22) 16.05.91 (46) 15,06.93, Бюл. М 22 .(72) В.Н,Цыганков, Б,С,Бурсуков, Ю.В.Брыжинский, Е.И.Сазанов и А.Б.Барсуков (56) Патент Великобритании N. 1460888, кл.

FB 33/06, 1977.

Авторское свидетельство СССР

М 796488, кл. F 16 В 31/00, 1981.

О . Иэобретениеотносится кмашинострое- 1, при этом под действием акустического нию и может быть использовано в изделиях, воздействия капсула 3 разбивается и поверработающих в условиях воздействия агрес- хностно-активное вещество через радиальсивной среды. ные отверстия попадает на

Цель изобретения — упрощение демон- соприкасающиеся поверхности резьбы тажа.иснижениееготрудоемкости. стержня 1 и детали 5. Благодаря воздейстНа чертеже изображен реэьбовой эле- вию ПАВ продукты коррозии, обраэовавшимент, продольный разрез.. еся в процессе эксплуатации реэьбового

Резьбовой элемент содержит реэьбо- соединения, размягчаются и момент страгивой стержень 1 с радиальными отверстиями вания стержня при отвийчивании уменьша2 и капсулы 3 с поверхностно-активным se- . ется,: . (Л ществом (например, керосином), выполнен- . Выполнение отверстий 2 наклонными (Ь ные из стекла и установленные в отверстиях улучшзет условия подачи ПАВ к резьбовому (©

2 с возможностью разрушения при ударе соединению, Установка капсул 3 посредстинструментом по стержню 1 перед разбор- вом клея повышает их сохранность. Выпол- р, койсоединения.Отверстия2могутбытьвы- нение отверстий 2 частично .в головке . полнены наклонными, а капсулы 3; стержня 1 повышает прочность стержня 1, установлены посредством клея, Отверстия 2 Положительный эффект изобретения выполнены частично s головке стержня (на- состоит- в упрощении демонтажа стержня и пример, болта). Соединение содержит сое- снижения трудоемкости, а также снижении диняемые детали 4, 5 и опорную шайбу 6. стоимости эксплуатации в связи с уменьшеРеэьбовое соединениесболтом(шпилькой) нием необходимых вспомогательных устразбирают следующим образом. Перед раз- ройств (нет необходимости в боркой инструментом ударяют по стержню . приспособлениях для подвода ПАВ).

1821568

3 Составитель В;Цыганков . Техред M.Ìîðãåíòàë Корректор А; Мотыль

Редактор

Заказ 2096 Тираж . . Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент". г. Ужгород, ул.Гагарина. 101 формула изобретения

1. Резьбовой элемент, содержащий резьбовой стержень с Отверстиями, о т л и. ч а ю шийся тем, что, с целью упрощения демонтажа и снижения трудоемкости. ой снабжен капсулами с поверхностно-активййм веществом; выполненными из стекла и установленными в отверстия с возможностью разрушения при ударе по стержню, перед разборкой соединения, 2; Элемент пои. 1, отличающийся тем, что отверстия. выполнены наклонными к оси болта с выходом к резьбе.

3, Элементnon.1,отл ича ющи йся тем, что капсулы установлены в отверстиях посредством клея..

4. Элементпоп,1,отличающийся тем, что резьбовой стержень выполнен с головкой, а отверстия выполнены частично

10 в упомянутой головке,
