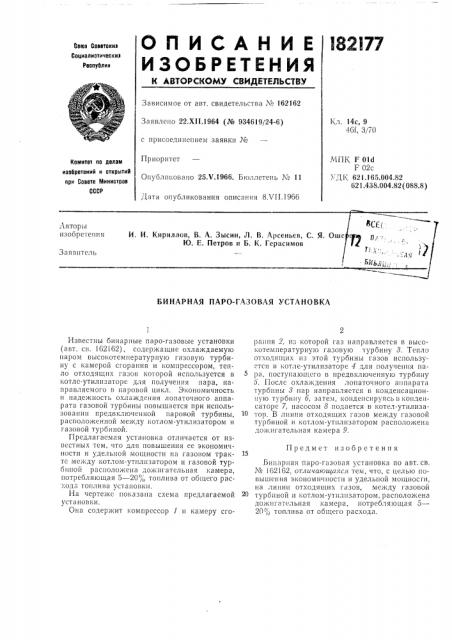

ОПИСАНИЕ I82I77

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советокиэ

Социалистическиэ

Республик

Зависимое от авт. свидетельства № 162162

Заявлено 22.Х11.1964 (¹ 9346! 9/24-6) Е,л. 14с, 9

461, 3)70 с присоединением заявки №

Приоритет

Опубликовано 25Х.1966. Бюллетень ¹ 11

МПК F Old

F 02с

i ."1Ê 621.165.004.82

621.438.004.82 (088.8) Комитет оо делам изобретений и открытий ори Совете Министров

СССР

Дата опубликования описания 8ХП.1966 эсГ(И. И. Кириллов, В. А. Зысин, Л. В. Арсеньев, С. Я. Оше цел р;,К). E. Петров и Б. К. Герасимов "T.:. .-,гя 1

Авторы изобретения

Заявитель

БИНАРНАЯ ПАРО-ГАЗОВАЯ УСТАНОВКА

Предмет изобретения

Известны бинарные паро-газовые установки (авт. св. 162162), содержащие охлаждаемую паром высокотемпературную газовуIG турбину с камерой сгорания и компрессором, тепло отходящих газов которой используется в котле-утилизаторе для получения пара, направляемого в паровой цикл. Экономичность и надежность охлаждения лопаточного àïïàрата газовой турбины повышается при использовании предвключенной паровой турбины, расположенной между котлом-утилизатором и газовой турбиной.

Предлагаемая установка отличается от известных тем, что для повышения ее экономичности и удельной мощности на газовом тракте между котлом-утилпзатором и газовой турбппои расположена дожигательная камера, потребляющая 5 — 20, топлива от общего расхода топлива установки.

На чертеже показана схема предлагаемой уста новки.

Она содержит компрессор 1 и камеру сгорация 2, и" которой газ направляется в высокотемпературную газовую турбину 3. Тепло отходящих пз этой турбины газов используется в котле-утилпзаторе 4 для получения пара, поступающего в предвключенпую турбину

5. После охлаждения лопаточного аппарата турбины 8 пар направляется в кондепсационпую турбину б, затем, кондепсируясь в конденсаторе 7, насосом 8 подается в котел-утилиза10 тор. В линии отходящих газов между газовой турбиной и котлом-утплизатором расположена дожпгательная камера 9.

Би арная наро-газовая установка по авт. св. № 162162, отлитающиясл тем, что, с целью повышения экономичности и удельной мощносги, на липни отходящих газов, между газовой турбиной и котлом-утплпзатором, расположена дожигатсльная камера, потребляющая 5—

20,", топлива от общего расхода.
