Реферат



l82I89

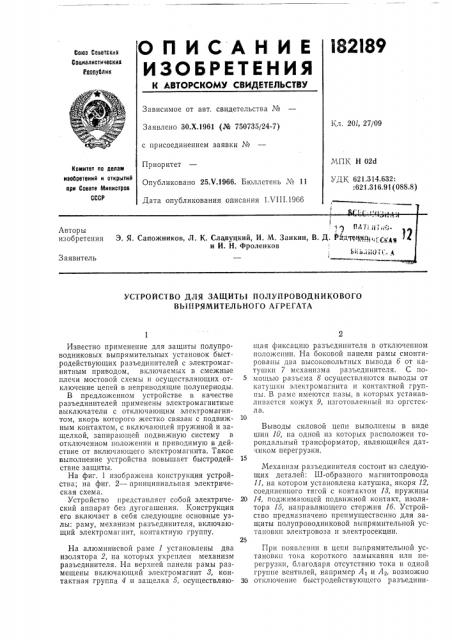

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

e0N3 Соеетскик

Социалистическик

Республик

Зависимое от авт. свидетельства №

Кл. 201, 27/09

Заявлено ЗО.Х.1961 (№ 750735/24-7) с присоединением заявки №

Приоритет

Опубликовано 25.Ч.1966. Бюллетень № 11

Дата опубликования описания I.VIII.1966

МПК Н 02d

УДК 621.314.632:

:621.316.91 (088.8) Комитет по делам иаебретений и открытий при Совете Министров

СССР

УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ПОЛУ11РОВОДНИКОВОГО

ВЫ И РЯМИТЕЛ ЬНО ГО АГP EI ATA

Известно применение для защиты полупроводниковых выпрямительных установок быстродействующих разъединителей с электромагнитным приводом, включаемых в смежные плечи мостовой схемы и осуществляющих отключение цепей в неприводящие полупериоды.

В предложенном устройстве в качестве разъединителей применены электромагнитные выключатели с отключающим электромагнитом, якорь которого жестко связан с подвижным контактом, с включающей пружиной и защелкой, запирающей подвижную систему в отключенном положении и приводимую в действие от включающего электромагнита. Такое выполнение устройства повышает быстродействие защиты.

На фиг. 1 изображена конструкция устройства; на фиг. 2 — принципиальная электрическая схема.

Устройство представляет собой электрический аппарат без дугогашения. Конструкция его включает в себя следующие основные узлы: раму, механизм разъединителя, включающий электромагнит, контактную группу.

На алюминиевой раме 1 установлены два изолятора 2, на которых укреплен механизм разъединителя. На верхней панели рамы размещены включающий электромагнит 8, контактная группа 4 и защелка б, осуществляющая фиксацию разъединителя в отключенном положении. На боковой панели рамы смонтированы два высоковольтных вывода б от катушки 7 механизма разъединителя. С помощью разъема 8 осуществляются выводы от катушки электромагнита и контактной группы. В раме имеются пазы, в которых устанавливается кожух 9, изготовленный пз оргстекла.

Выводы силовой цепи выполнены в виде шип 10, на одной пз которых расположен тороидальный трансформатор, являющийся датчиком перегрузки.

Механизм разъединителя состоит из следующих деталей: Ш-образного магнитопровода

11, на котором установлена катушка, якоря 12, соединенного тягой с контактом 18, пружины

20 14, подхкимающей подвижной контакт, изолятора 15, направляющего стержня 1б. Устройство предназначено преимущественно для защиты полупроводниковой выпрямительной установки электровоза и электросекции.

При появлении в цепи выпрямительной установки тока короткого замыкания илп перегрузки, благодаря отсутствию тока в одной группе вентилей, например Ат и А2, возможно

30 отключение быстродействующего разъединителя Б1 без разрыва тока, т..е. без образования дуги на контактах разъединителя. С этого момента однофазная мостовая схема превращается в однополупериодную схему с нулевым выводом. При изменении полярности напряжения трансформатора, ток короткого замыкания в цепи Аз быстро падает до нуля.

Электромагнитная энергия в индуктивности двигателя Д и сглаживающего реактора СР вызывает протекание в нижней ветви моста под действием э. д. с. самоиндукции уравнительного тока. Протекание этого тока не задерживает спадание тока короткого замыкания в цепи вентиля Аз и позволяет отключить разъединитель Б2 также при отсутствии тока в его цепи.

183189

Предмет изобретения

Устройство для защиты полупроводникового выпрямительного агрегата, содержащее вклю5 ченные в смежные плечи моста разъединители с электромагнитным приводом, осуществляющие отключение защищаемых цепей в непроводящие полупериоды, отличающееся тем, что, с целью повышения быстродействия, в ка10 честве разъединителей применены электромагнитные выключатели с отключающим электромагнитом, якорь которого жестко связан с подвижным контактом, с включающей пружиной и защелкой, запирающей подвижную си15 стему в отключенном положении и приводимую в действие от включающего электромагнита.
