Реферат

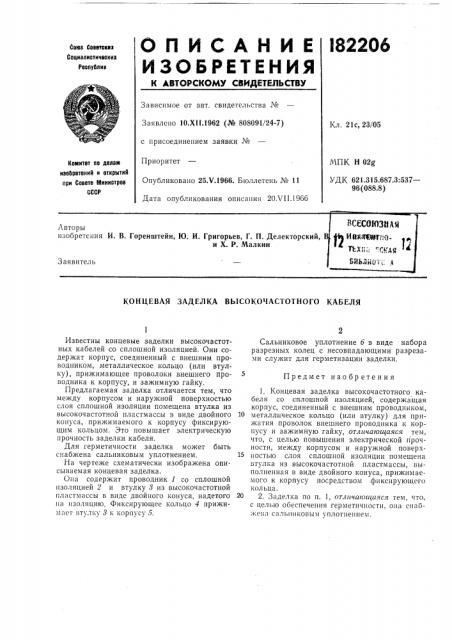

ОПИСАНИЕ

ИЗОбРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

I82206

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 10.Xl l.1962 (№ 808091/24-7) с присоединением заявки №

Приоритет

Опубликовано 25.V.1966. Бюллетень № 11

Дата опубликования описания 20Х11.1966

Кл. 21с, 23/05

МПК Н 02g

УДК 621.315.687.3:537—

96 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

КОНЦЕВАЯ ЗАДЕЛКА ВЫСОКОЧАСТОТНОГО КАБЕЛЯ

Предмет изобретения

Известны концевые заделки высокочастотных кабелей со сплошной изоляцией. Они содержат корпус, соединенный с внешним проводником, металлическое кольцо (или втулку), прижимающее проволоки внешнего проводника к корпусу, и зажимную гайку.

Предлагаемая заделка отличается тем, что между корпусом и наружной поверхностью слоя сплошной изоляции помещена втулка из высокочастотной пластмассы в виде двойного конуса, прижимаемого к корпусу фиксирующим кольцом. Это повышает электрическую прочность заделки кабеля.

Для герметичности заделка может быть снабжена сальниковым уплотнением.

На чертеже схематически изображена описываемая концевая заделка.

Она содержит проводник 1 со сплошной изоляцией 2 и втулку 8 из высокочастотной пластмассы в виде двойного конуса, надетого на изоляцию. Фиксирующее кольцо 4 прижимает втулку 8 к корпусу 5.

Сальниковое уплотнение б в виде набора разрезных колец с несовпадающими разрезами служит для герметизации заделки.

1. Концевая заделка высокочастотного кабеля со сплошной изоляцией, содержащая корпус, соединенный с внешним проводником, 1О металлическое кольцо (или втулку) для прижатия проволок внешнего проводника к корпусу и зажимную гайку, отличающаяся тем, что, с целью повышения электрической прочности, между корпусом и наружной поверхl5 ностью слоя сплошной изоляции помещена втулка из высокочастотной пластмассы, выполненная в виде двойного конуса, прижимаемого к корпусу посредством фиксирующего кольца. 0 2. Заделка по п. 1, отличающаяся тем, что, с целью обеспечения герметичности, оня снабжена сальниковым уплотнением.
