Сущность: способ заключается в продавливании слоя ртути потоком воды за счет создания в потоке воды над слоем ртути перепада давлений. Для реализации способа корыто с вертикальными стенками заполняют на З/1 ртутью и помещают в поток воды. В корыте устанавливают две перегородки: вертикальную для создания перепада давлений в потоке воды и присоединенную к ее нижнему торцу под углом 7° к горизонту вторую перегородку, выполненную с рядами параллельных ребер, расходящимися под углом 120 на ее нижней поверхности и с отверстиями между ребрами для улучшения контакта ртути с водой. 1 з.п. ф-лы. 2 ил.

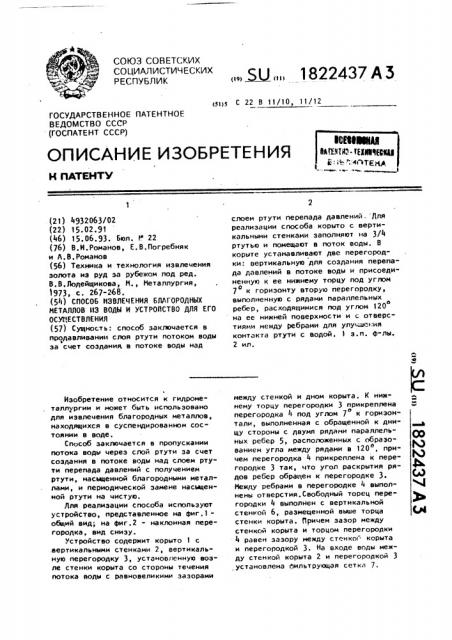

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (s>)s С 22 В 11/10, 11/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) (21) 4932063/02 (22) 15.02.91 (46) 15.06.93. Бюл. > . 22 (76) В.И.Романов, Е.В.Погребняк и Л.В.Романов (56) Техника и технология извлечения золота иэ руд эа рубежом под ред.

В.В.Лодейщикова, М., Металлургия, 1973, с. 267-268, (54) СПОСОБ ИЗВЛЕЧЕНИЯ БЛАГОРОДНЫХ

МЕТАЛЛОВ ИЗ ВОДЫ И УСТРОЙСТВО ДЛЯ ЕГО

ОСУЦЕСТВЛЕНИЯ (57) Сущность: способ заключается в продавливании слоя ртути потоком воды эа счет созданиа в потоке воды над

Изобретение относится к гидрометаллургии и может быть использовано для извлечения благородных металлов, находящихся в суспендированном состоянии в воде.

Cnvco6 заключается в пропускании потока воды через слой ртути за счет создания в гютоке воды над слоем ртути перепада давлений с получением ртути, насыщенной благородными металлами, и периодической замене насыщенной ртути на чистую.

Для реализации способа исгюльзуют устройСтво, представленное на фиг.lобщий вид; на фиг.2 - наклонная перегородка, вид снизу.

Устройство содержит корыто 1 с .вертикальными стенками 2, вертикальную перегородку 3, установленную возле стенки корыта со стороны течения гютока воды с равновеликими зазорами

„„5U „„1822437 А 3 слоем ртути перепада давлений. Для реализации сгюсоба корыто с вертикальными стенками заполняют на 3/4 ртутью и помещают в поток воды. В корыте устанавливают две перегородки: вертикальную для создания перепада давлений в потоке воды и присоединенную к ее нижнему торцу гюд углом

7 к горизонту вторую перегородку, о выполненную с рядами параллельных о ребер, расходящимися гюд углом 120 на ее нижней поверхности и с отверстиями мемду ребрами для улучшения контакта ртути с водой. 1 з.п. ф-лы.

2 ил. между стенкой и дном корыта. К нижнему торцу перегородки 3 прикреплена перегородка 4 под углом 7 к горизонтали, выполненная с обращенной к днищу стороны с двумя рядами параллельных ребер 5, расположенных с образованием угла между рядами в 120, причем перегородка 4 прикреплена к перегородке 3 так, что угол раскрытия рядов ребер обращен к перегородке 3.

Между ребрами в перегородке 4 выполнены отверстия. Свободный торец перегородки 4 выполнен с вертикальной стенкой 6, размещенной выше торца стенки корыта. Причем зазор между стенкой корыта и торцом перегородки

4 равен зазору между стенког корыта и перегородкой 3. На входе воды между стенкой корыта 2 и перегородкой 3 установлена фильтрующая сетка 7.

18??437

Предлагаемые способ и устройство ргмлизуютсл ледующим образом. Коры-. то, заполненное ртутью на 3/4 высоты стенок заглубляют в поток воды. Перегородкой 3 перегораживается поток лля создания давления с повышенным уровнем воды на поверхность ртути между стенкой корыта 2 и перегородкой 3; представляющего гидроэатвор.

При понижении уровня ртути вода проникает под нижний торец перегородки

3 и движется в виде потока под углом

7 по желобам, образованным ребрами

5. При движении по желобам вода проникает сквозь отверстия в перегородке

4, образуя сферические частицы, всплывающие в слое ртути над перегородкой 4, При поедании с течением воды частиц гравия или песка, послед- р ние проходят с течением воды через зазор между стенкой 2 и вертикальным концом 6 перегородки 4 на поверхность ртути, уходя с течением воды, При контакте со ртутью сФеричес- 25 ких частиц воды происходит извлечение ртутью суспендированных частиц благородных металлов из воды. Насыщенную извлекаемыми металлами ртуть заменяют на чистум, 30

Для создания хорошего напора воды через отверстия в перегородке 4 и движения равномерного слоя воды по аналам между ребрами 5 эмпирически был найден оптимальный угол наклона перегородки 4, равный 7 при угле

1?О между направлением ребер на перегородке 4. Угол 120 обусловлен необходимостью увеличения длины канала между ребрами 5, которая обеспечива- 40 ет перевод всего поступившего в канал объема воды в дисперсное состояние через отверстия в перегородке 4.

При уменьшении этого угла, уменьшается длина канала, а тем самым умень- 45 шается количество отверстий по каналу, что приводит к частичному сбросу воды без перевода в дисперсное состояние °

Предложенным способом можно извлекать Au, Ap, pt из воды ручьев и рек, 50 пересекающих месторождения этих металлов.

П Р и м е р. При ширине перегородки 4 в l000 мл и ее заглублении в слой ртути на 122 мм необходимо соэI дать перепад уровней воды по сторонам пере городки 3, обес пе чи вающим давление на слой ртути между перегородкой 3 и стенкой корыта в 0,16 ат.

Изобретение не требует экономических затрат на проведение процесса и позволяет извлекать из речной воды суспендированные частицы драгоценных металлов.

Формула изобретения

Способ извлечения бЛагородных металлов из воды, включающий пропускание воды через слой ртути с получе" нием ртути, насыщенной благородными металлами, и периодическую замену насыщенной ртути на чистую, о т л ич а ю щ и " с я тем, что пропускание воды через слой ртути ведут путем продавливания воды в слой ртути за счет создания. в потоке воды над слоем ртути перепада давлений.

2. Устройство для извлечения благородных металлов иэ воды, содержащее емкость для ртути, о т л и ч аю щ е е с я тем, что оно снабжено двумя перегородками, одна из которых установлена вертикально в емкости с образованием одинаковых зазоров к

pHèUló и одной иэ торцевых стенок емкости и размещением ее верхнего торца выше стенок емкости для создания перепада давлений в потоке воды, вторая перегородка выполнена на одной ее поверхности с двумя рядами параллельных ребер, расположенных с обрао зованием угла между рядами в 120, и с отверстиями между ребрами и прикреплена к нижнему торцу вертикальной перегородки под углом 7 к горизонтали так, что ребра обращены к днищу емкости, а угол раскрытия рядов ребер обращен к вертикальной перегородке, причем емкость для ртути выполнена в виде корыта с вертикальными стенками.

1822437 т г авиа 2
