Реферат



СОК13 СОВЕ I CКИХ

СОЦИЛНИСТИ

РГ СПУЬЛИК (sf)s Е21 С 27/00, 27/22

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ (21) 4893437/03 (22) 25.12.90 (46) 15,06.93. Бюл. ¹ 22 (71) Карагандинский научно-исследовательский проектно-конструкторский и экспериментальный институт "Гипроугле ормаш" (72) А.Д.Куртагин и )O.Ñ.Ïàâëîâ (73) Карагандинский научно-исследовательский проектно-конструкторскии и экспериментальный институ . "Гипроуглегормаш" (56) Авторское свидетельство ГССР

¹ 825937, кл Е 21 С 27/22. 1981, (54) УСТРОЙСТВО ОГРАЖДЕНИЙ ПРИЗАБОЙНОГО ПРОСТРАНСТВА ДЛЯ ОРНЫХ

МАШИН (5.) Изобретение относигся к угольной и горнорудной поомышленнос и. Сущность; устройство включает перекрытие 1, выполненное в виде основания 2, прикрепленного к щиту 3 горной машины 4 посредством шарниров 5, 6, рычагов 7 и гидродомкратов вертикального подъема 8, и соединенных с основанием 2 боковых элементов 9, 10 шарнирами 11, 12, гидродомкратами 13 основания. Устр-во содержит козырек 14 с

„„Я3„„1822460 А3 направляющиМи 15, проушины 16, установленные на козырьке 14 гидродомкрата

17, закрепленного посредством прОушин 18 основания 2. При проведении выработки или очистных работ основание 2 вместе с козырьком 14 перекрытия 1 через шарнирно-рычажную систему 5, 6, 7 и посредством гидродомкратов вертикального подъема 8 поджато к кровле, а боковые элементы 9, 10, соединенные с основани=м шарнирами 11, 12, с помощью гидродомкратов основания

13 раскрываются до касания боковых стенок выработки с определенным подпором. ТеМ самым осуществляется поддержание кровли и ооков выработки в некрепленном пространстве над горной машиной, что исключает образование вывалов в этой зоне, позволяет устанавливать постоянную крепь непосредственно под перекрытием и тем самым совмещать операцию по креплению и проходке выработки, исключить технологические простои горной машины, связанные с возведением постоянной крепи, повысить безопасность ведения работ.

3 ил. !

8 7

1822 160

Изобретение относится к угольной и горнорудной промышленности, в частности к конструкциям устройств ограждения приззбойного простра<<ствэ Ari горной машины, обеспечивающей повышение эффективности использования горной машины и безопасности при ведении горных работ в условиях слабых и MRJlovcTovl«èâûõ пород кровли и боков выработки

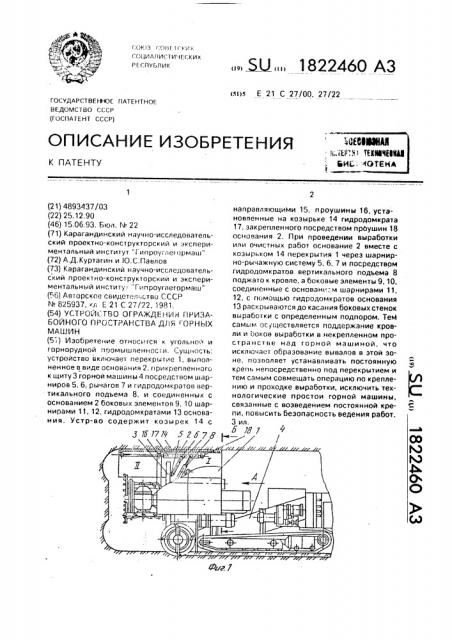

Целью изобретения является повышение эффективности использования горной машины и повышение безопасности работы, На фиг. 1 изображен общий вид маши ны; на фиг, 2 — вид А по стрелке нз фиг, 1; нз фиг. 3 — сечение 6--Б на фиг. 1.

Устройство ограждения призэбойного пространства включает перекрытие 1, выполненное в виде основания 2, прикрепленного к щиту 3, горной машины 4 посредством шарнйров 5, 6, рычагов 7 и гидродомкратов вертикального подьема 8 и соединенных с основанием 2 боковых элементов 9, 10, шарнирами 11, 12, гидродомкрэтэми 13. Устройство включает козырек 14 с направляющими 15, проушины 16. установленные на козырьке 14 дополни<ельного идродомкрэта 17, закрепленного посредством проушин 18 основания 2.

Устооиство работает следуюп<и«< образом, При проведении Рырдоотки или о <<1oTi:ь<х работах основание 2 вместе с козырьком 14 перекрытия 1 через шарнирно-рычажную систему 5 6, 7 и 10 средством гидродомкратов вертикального подьема 8 поджато к кровле. а боковые элементы 9, 10, соединенные с основанием шарнирами 11, 12 с помощью гидродо лкратов 13, раскрываются да касания боковых стенок выработки с определенным подпоро л. тем самым осуществляется поддержание кровли и боков выработки в некрепле«< . л пространстве над горной машинои, что исключает образование вывалов в этой зоне, позволяет устанавливать постоянную крепь непосредственно под перекры<ием и тем самым совмещать операцию

0о креплению и проходке выработки, исключить технологические простои горной машины, связанные с возведением постоянной крепи, повысить безопасность ведения работ.

При обслуживании горной машины в защитовом пространстве (замена режущего. инструмента, осмотр и ремонт исполнительного органа) горную машину с поджатым к контуру выработки перекрытием отгоняют назад от забоя на определенное расстояние и для предотвращения образования вывалов из обнаженной кровли в ззщитовом пространстве и исключения травмирования обслуживающего персонала выдвигается вперед козырек 14 посредством гидродомкратов 7 из положения I в положение II.

Этим самым повышается безопасность ведения работ в ззщитовой зоне.

После выполнения робот по обслуживанию горной мзшины перед началом работы машины по проходке вь<рэботки выдвижнои козырек 14 из положения II с помоп ью гидродомкрзтов 17 возвращают в исходное положение I.

Для производства маневровых операций в транспортном положении машины перекрытие с помощью гидродомкратов вертикального подье лз 8 опускается до образования необходимого зазора между перекрытием и контуром вь<рзбо<ки при этом боковые элеме

Устроиство ограждения приззбоиного и рост ра г<ст Вэ для горн ь!х машин, BK/l ючдющее закрепленное на щите машины при поглощи шарнирно-ры <зжной системы перекрытие, выполненное в виде шарнирно-соединенных между собой основания и козырька, и гидродомкрат основания, о тл и ч э ю щ е е с я тем, что, с целью повышения эффективности использования горной машины и повышения безопасности рабо< ы, оно снабжено боковыми элементами, направляющими, дополнительным гидродомкратом основания и гидродомкратами вертикального подьема, при этом направляющие установлены на козырьке с охватом основания, а боковые элементы шарнирно соединены с основанием и установлены с возможностью поворота вокруг шарниров посредством гидродомкрэтов поворота, при этом гидродомкраты вертикального подьема корпусами закреплены на щите машины, а штоками — на основании, 1822460

5d À !7 г s Ю
