Реферат

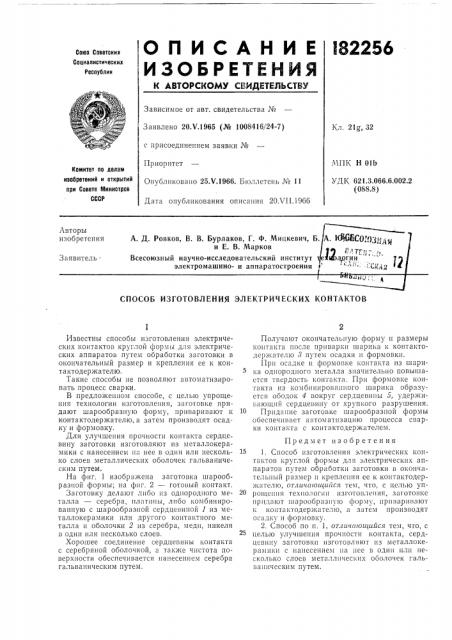

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 20.Ч.1965 (№ 1008416/24-7) с присоединением заявки №

Приоритет

Опубликовано 25.Ч.1966. Бюллетень № 1

Дата опубликования описания 20.ЧП.19бб

Кл. 21д, 82

МГIК Н 01Ь

УДК 621,3.066.6.002.2 (088,8) Комитет по делам изооретеиий и открытий при Совете Министров

СССР

Авторы изобретения

A. Д. Ровков, В. В. Бурлаков, Г. Ф. Ми и Е. В. Марков

Всесоюзный научно-исследовательский и электромашино- и аппаратос

Заявитель

СПОСОБ ИЗГОТОВЛЕНИЯ ЭЛЕКТРИЧЕСКИХ 1(OHTAKTOB

Известны способы изготовления электрических контактов круглой формы для электрических аппаратов путем обработки заготовки в окончательный размер и крепления ее к контактодержателю.

Такие способы не позволяют автоматизировать процесс сварки.

В предло>кенном способе, с целью упрощения технологии изготовления, заготовке придают шарообразную форму, пр ивар ивают к контактодержателю, а затем производят осадку и формовку, Для улучшения прочности контакта сердце вину заготовки изготовляют из металлокерамики с нанесением ня нее в один или несколько слоев металлических оболочек гальваническим путем.

На фиг. 1 изобра>кена заготовка шарообразной формы; на фиг. 2 — готовый контакт.

Заготовку делают либо из однородного металла — серебра, платины, либо комбинированную с шарообразной сердцевиной из металлокерамики или другого контактного металла и оболочки 2 из серебра, меди, никеля в один или несколько слоев.

Хорошее соединение сердцевины контакта с серебряной оболочкой, а также чистота поверхности обеспечивается нанесением серебра гальваническим путем.

Получают окончательную форму и размеры контакта после приварки шарика к контактодержателю 8 путем осадки и формовки.

I1ри Ос",дке и формовl,e 1 .oнтa»ra из шapика однородного металла значительно повышается твердость контакта. При форыовке конко !б11нировЯHHOI 0 1113рНКН OOp33 ется ободок 4 вокруг сердцевины 5, удержи>ающий сердцевину от хрупкого разрушения.

Придание заготовке шарообразной формы обеспечивает автоматизацию процесса сварки контакта с контактодержателем.

Предмет изобретения

1. Способ изготовления электрических коптя ктов 1 руглои формы для электрических япlIBpBToB нуTeAI обр 1ботки 3HI QTQBKH H 01 онч>1тельный размер и крепления ее к контактодер>кятел1о, от.гича1ощ шся тем, что, с целью упрошсш!я технологии изготовления, загото11кс придают шарообразную форму, привар!1Иают к контактодер>кателю, я Зятем производят осадку и формовку.

2. Способ по и. 1, отлича1ощийся тем, что, с целью улучшения прочности контакта, сердцевину заготовки изготовляют из металлокерамнкн с нанесением на нее в один пли несколько слоев металлических оболочек гальваническим путем.

182256

Рыг 1
