Контейнер для опасных отходов
Иллюстрации
Показать всеРеферат
Использование: хранение и транспортирование опасных отходов, в частности газоразрядных ламп. Цель: экологическая защита окружающей среды. Сущность изо2 бретени) контейнер включает герметичный корпус 1 и размещенную под его верхней гранью камеру 2 рсп, iuro накопления отходов, имеющею загрузочное 3 и выходное 4 отверстия. Камера 2 предварительно о накопления представляет собой дугообразный капля с шарнирно укрепленной над его загрузочным отверстием 3 крышкой В IH внутренней поверхности крышки 5 размещен дугообразный телескопический толкатель б. Оси канала(камеры)2 и толкателя 6 совпадают с осью 7 шарнира крышьи 5, а канал заполнен жидкостью. Контейнер снабжен размещенным под выходным отверстием 4 лотком 8 для приема отходов, установленным с возможностью onycKjuHP и опрокидывания. 1 ил.
СОЮЗ СОВЕ ГСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК!
slit B 65 Г 1/00
ГОСУДАРСТВЕ1+ОЕ ПАТЕНТНОЕ
ВедОмстВО сссР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4898215/13 (22) 02.01.91 (46) 23.06.93. Бюл, М 23 (71) Харьковский институт инженеров коммунального строительства (72) К.К.Намитоков, В.Г.Брезинский, Е.Д,Дьяков, Ю.П.Кравченко и В.B.Íàóìàí (56) Авторское свидетельство СССР
hL 1168476, кл, В 65 0 6/22, 1985.
Патент EP М 0318156, кл. А 61 М 5/00, 1985. (54) КОНТЕЙНЕР ДЛЯ ОПАСНЫХ ОТХОДОВ (57) Использование: хранение и транспортирование опасных отходов. в частности газоразрядных ламп. Цель: зкологическая защита окружающей среды. Сущность изоSU «1822851 Al бретсllll. : контейнер лключае1! ерметичный
KoprIyc 1 v pa i eIIge!! !
I",ðûøêè 5 размещен дугообразный телескопический толкатель 6, Оси канала(камеры) 2 и толкателя 6 совпадают с осью 7 шарнира крышки 5, а канал заполнен жидкостью, Контейнер снабжен размещенным под выходным отверстием 4 лотком 8 для приема отходов, ус.ганолленнь!м ",. возможностью опускания и опрокидывания, 1 ил, 1822851
Составитель В;5резинский
Техред М.Моргентал Корректор С.Лисима
Редактор
Заказ 2172 Тираж Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035, Москва. Ж 35, Раушская маб.. 4/5
Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
Изобретение относится к таре для транспортирования и хранения вышедших из строя изделий, загрязняющих при разрушении окружающую среду, в частности непригодных для дальнейшей эксплуатации содержащих ртуть гэзораэрядных ламп.
Целью изобретения является экологическая защита окружающей среды.

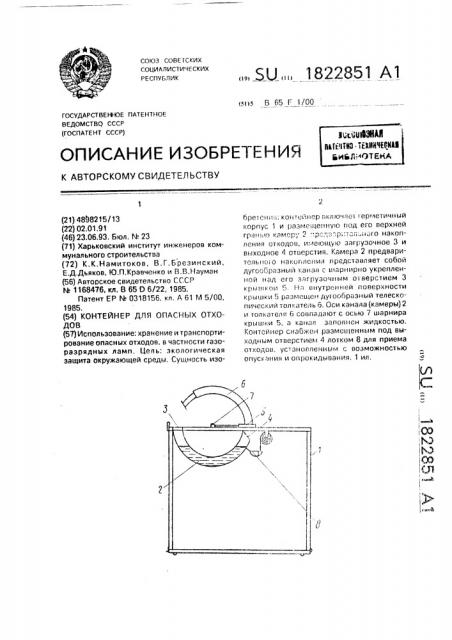

На чертеже показан предлагаемый контейнер со смятой боковой стенкой.
Контейнер включает герметичный корпус 1 и размещенную под его верхней гранью камеру 2 предварительного накопления отходов. имеющую загрузочное 3 и выходное 4 отверстия; Камера 2 предварительного накопления представляет собой дугообразный канал с шарнирно укрепленной нэд его загрузочным отверстием Э крышкой 5. На внутренней поверхности крышки 5 размещен дугообразный телескопический толкатель 6. Оси канала (камеры)
2 и тол кателя 6 совпадают с осью 7 шарнира крышки 5, а камал заполнен жидкостью.
Контейнер снабжен размещенным под выходным отверстием 4 лотком 8 для приема отходов, установленным с возможностью опускания и опрокидывания.
При загрузке контейнера крышку 5 открывают поворотом вокруг оси 7 шарнира и вдвигают ввЮупэющую часть толкателя 6, чтобы не затруднять загрузку отходов (непригодных. для дальнейшей эксплуатации газорээрядных ламп) в камал 2 через загрузочное отверстие 3. После того, как лампы опущены в камал 2 выступающую часть толкатвля 6 вновь выдвигают. В процессе закрывания крышки 5 толкатель 6 пррталкивает лампы через заполняющую камал 2 жидкость и выталкивает их через выходное отверстие 4 внутрь корпуса 1. При этом coocHocTb канала 2, толкэтеля 6 и шар нира крышки S обеспечивает свободное прохождение толкателя 6 вдоль канале 2.
Выталкиваемые через выходное отверстие 4 лампы попадают на лоток 8, который под их тяжестью опускается вниз. сворачивая с помощью намотанной на барабан подвески удерживающую лоток 8 спиральную пружину, до тех пор, пока упор ме коснется дна контейнера или уже загруженных в контейнер ламп и не наклонит лоток 8. Лампы при наклоне лотка 8 скатываются с него, и лоток под действием пружины вновь поднимается вверх. Чтобы избежать вытеснения толкателем 6 жидкости из канала 2. толкатель должен быть выполнен ажурным. Герметйчное прилегание крышки 5 к корпусу 1
10 демпфирует клдебания уровня жидкости в канале 2 во время транспортировамия контейнера. Разгрузка контейнера может осуществляться со стороны откидного дна приподниманием контейнера после осво15. бождемия удерживающих дно затворов;
Выполнение камеры предварительного накопления в виде дугообразного канала. заполненного жидкостью, исключает попадание, в окружающую среду пэров ртути из
20 ламп с нарушенной герметичностью колб в процессе загрузки контейнера, а также при хранении и транспортировании содержащих ртуть газораэрядмых ламп, мепригодных для дальнейшей эксплуатации.
Формула изобретения
1. Контейнер для опасных отходов, преимущественмо использованных газоразрядных ламп. включающий герметичный корпус
30 и размещенную под его верхней гранью камеру предварительного накопления отходов, имеющую загрузочное и выходное отверстия, отличающийся тем, что. Ю целью экологической защиты окружающей
35 среды, камеры предварительного накопления представляет собой дугообразный канал с шарнирно укрепленной над ее .загрузочным отверстием крышкой и размещенный на ее внффемней поверхности ду4О гообразный телескопический толкатель, причем оси камэла и толкателя совпадают с осью шарнира крышки, а канал заполнен жидкостью.
2. Контейнер по tl. 1. о т л и ч а ю щ и й45 с я тем, что ом снабжем размещенным под выходным отверстием камеры лотком для приема отходов. установленным с возможмовтью опускания и опрокидывания.
