Реактор для биологической очистки воздуха

Реактор для биологической очистки воздуха

Иллюстрации

Показать все

Реферат



Использование: химическая, микробиологическая промышленность и сельское хозяйство , процессы биологической очистки вредных и токсичных воздушных выбросов и отходов. Сущность изобретения: реактор для биологической очистки воздуха содержит корпус с патрубком в нижней части для подвода очищаемого воздуха и патрубком в верхней части для отвода очищенного воздуха , устройство для подачи и разбрызгивания минеральной среды и расположенные под ним слои волокнистого биокатализатора в виде опорных решеток с размещенными на них химическими волокнами с иммобилизованной биомассой бактерий, служащей деструктором токсичных соединений . В корпусе установлена дополнительная опорная решетка с гидрофобным слоем химического волокна, исходно не содержащего иммобилизованной биомассы. Этот слой служит для конденсации минеральной среды и улавливаний микроорганизмов, при этом дополнительная решетка расположена в корпусе над устройством для подачи и разбрызгивания минеральной среды и непосредственно под патрубком отвода очищенного воздуха. 1 ил. (Л С

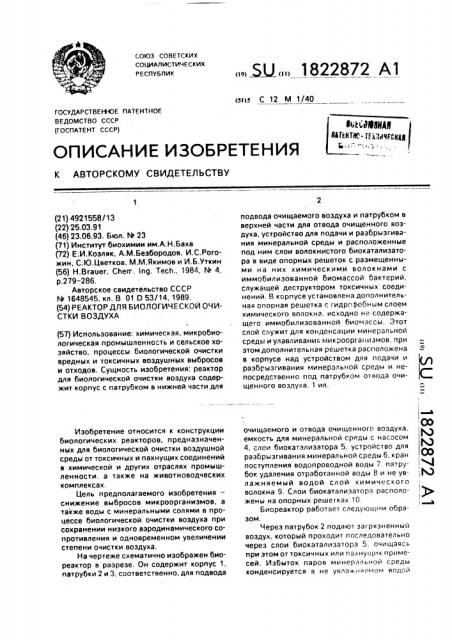

союз соВетских социАлистических

РЕСПУ6ЛИк (5!)5 С 12 M 1/40

ГОСУДАР СТ ВЕ НЮЕ ПАТЕ НТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) дЮЗНМ

НС- ТЕД44чрсни

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ! Ю

)Я ,СО 4

1 3 (21) 4921558/13 (22) 25.03.91 (46) 23.06.93, Бюл. 1Ф 23 (71) Институт биохимии им.А.Н.Баха (72) Е.И.Коэляк, А.М.Безбородов, И.С.Рогожин, С.Ю.Цветков, М.М.Якимов и И.Б.Уткин (56) Н.Braver, Cherr. Ing. Tech., 1984, N 4, р,279 †2.

Авторское свидетельство СССР

М 1648545, кл. В 01 О 53/14, 1989. (54) РЕАКТОР ДЛЯ БИОЛОГИЧЕСКОЙ ОЧИСТКИ ВОЗДУХА (57) Использование: химическая, микробиологическая промышленность и сельское хозяйство, процессы биологической очистки вредных и токсичных воздушных выбросов и отходов. Сущность изобретения: реактор для биологической очистки воздуха содержит корпус с патрубком в нижней части для

Изобретение относится к конструкции биологических реакторов, предназначенных для биологической очистки воздушной среды от токсичных и пахнущих соединений в химической и других отраслях промышленности, а также на животноводческих комплексах.

Цель предполагаемого иэобретения— снижение выбросов микроорганизмов, а также воды с минеральными солями в процессе биологической очистки воздуха при сохранении низкого аэродинамического сопротивления и одновременном увеличении степени очистки воздуха.

На чертеже схематично изображен биореактор в разрезе. Он содержит корпус 1. пвтрубки 2 и 3, соответственно, для подвода,!Ж, 1822872 А1 подвода очищаемого воздуха и патрубком в верхней части для отвода очищенного воздуха, устройство для подачи и разбрызгивания минеральной среды и расположенные под ним слои волокнистого биокатализатора в виде опорных решеток с размещенными на них химическими волокнами с иммобилизованной биомассой бактерий, служащей деструктором токсичных соединений. B корпусе установлена дополнительная опорная решетка с гидрофобным слоем химического волокна, исходно не содержащего иммобилизованной биомассы. Этот слой служит для конденсации минеральной среды и улавливания микроорганизмов, при этом дополнительная решетка расположена в корпусе над устройством для подачи и разбрызгивания минеральной среды и непосредственно под патрубком отвода очищенного воздуха, 1 ил. очищаемого и отвода очищенного воздуха, емкость для минеральной среды с насосом

4, слои биокаталиэатора 5, устройство для разбрызгивания минеральной среды 6, кран поступления водопроводной воды 7, патрубок удаления отработанной воды 8 и не увлажняемый водой слой химического волокна 9. Слои биокатализатора расположены на опорных решегках 10.

Биореактор работает следующим образом, Через патрубок 2 подают загрязненный воздух, который проходит последовательно через слои биокатализатора 5, очищаясь при этом от токсичных или пахнущих примесей. Избыток паров минеральной среды конденсируется в не увлажнюeMoM водой

1822872 слое химического волокна 9. который при этом очищает воздух от микроорганизмов.

Очищенный воздух. выходит через патрубок

3. Минеральная среда циркулирует по циклу с помощью насоса 4. Избыток минеральной среды уводится в канализацию с помощью патрубка 8, убыль ее восполняется через кран 7.

Предложенная конструкция биореактора позволяет уменьшить выброс минеральной среды и микроорганизмов по сравнению с прототипом соответственно на

75 — 90 и 80 — 95, сохранить исходное аэродинамическое сопротивление и повысить эффективность очистки на 5 — 157 по сравнению с прототипом, Ф ор мул а изобретен и я

Реактор для биологической очистки воздуха, содержащий корпус с патрубком в нижней части для подвода очищаемого воздуха и патрубком в верхней части для отвода очищенного воздуха, устройство для подачи и разбрызгивания минеральной среды и расйоложенные под ним слои волокнистого биокаталиэатора в виде опорных решеток, с размещенными на них химическими волокнами с иммобилизованной биомассой бактерий, служащей деструктором токсичных соединений, от лича ющи и с я тем, что, с целью снижения выбросов микроорганизмов, воды с минеральными

10 солями, снижения аэродинамического сопротивления потоку среды и увеличения степени очистки воздуха, в корпусе установлена дополнительная опорная решетка, с размещенным на ней гидрофобным слоем химического волокна, исходно не содержащего иммобилиэованной биомассы, служащего для конденсации минеральной среды и улавливания микроорганизмов, при этом дополнительная решетка расположена в

20 корпусе над устройством для подачи и разбрызгивания минеральной среды непосредственно под патрубком отвода очищенного воздуха.
