Спусковой механизм пневматического подводного ружья

Спусковой механизм пневматического подводного ружья

Иллюстрации

Показать все

Реферат



Изобретение относится к снаряжению для охоты за рыбами под водой при помощи метательных орудий, а именно к спусковым механизмам пневматических безрасходных подводных ружей. Цель изобретения - повышение надежности эксплуатации спускового механизма. При этом обеспечивается упрощение его конструкции и повышение эксплуатационных качеств. Спусковой механизм пневматического подводного ружья содержит шептало в виде одностороннего Г-образного пластинчатого захвата с пазом, уступом и отверстием, установленное в продольной прорези казенной части ствола с возможностью продольного перемещения на пальце, вставленном в отверстие шептала и продольные диаметральные сквозные пазы казенной части ствола, надетые на ствол неподвижную втулку 4 и связанную с ней через пружину подвижную (запорную) втулку, взаимодействующую с уступом шептала и через тягу - со спусковой скобой, работающий на сжатие упругий элемент в виде полувитка пружины с загнутыми концами , вставленными в паз шептала и отверстие в стволе, расположенное на большем расстоянии от конца казенной части ствола, чем паз шептала, причем шептало снабжено упором, взаимодействующим с внутренней поверхностью ствола для предотвращения перемещения конца шептала с уступом внутрь ствола. Неподвижная и подвижная втулки выполнены с возможностью перемещения при регулировке соответственно вдоль ствола и тяги и зафиксированы в рабочем положении при помощи соответственно первого и второго стопорных винтов. За счет изменения расположения известных элементов спусковых механизмов-расположения неподвижной втулки и пружины перед запорной втулкой, расположения продольных пазов для продольного перемещения шептала на стенках казенной части ствола - и введения упругого элемента, закрепленного под углом к продольной оси .ружья, удалось уменьшить продольный размер шептала и расположить его практически в самом конце казенной части ствола. Это позволяет при той же длине ружья несколько увеличить длину рабочего хода гарпуна и собственно длину гарпуна. Предлагаемый спусковой механизм в настоящее время является самым простым из надежных и удобных в эксплуатации спусковых механизмов с запорной втулкой.2 ил. Ё 00 ю N3 Ю СО о

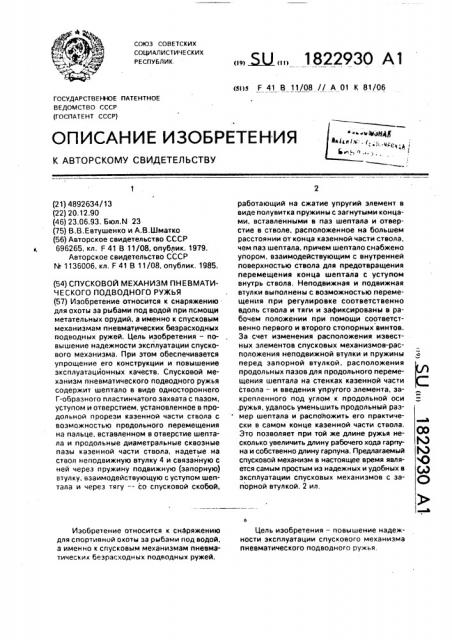

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК.

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

6 (21) 4892634/13 (22) 20.12.90 (46) 23.06.93. Бюл.N 23 (75) В.В.Евтушенко и А.В.Шматко (56) Авторское свидетельство СССР

696265, кл. F 41 В 11/08, опублик. 1979.

Авторское свидетельство СССР

N." 1136006, кл. F 41 В 11/08, опублик. 1985. (54) СПУСКОВОЙ МЕХАНИЗМ ПНЕВМАТИЧЕСКОГО ПОДВОДНОГО РУЖЬЯ (57) Изобретение относится к снаряжению для охоты эа рыбами под водой при псмощи метательных орудий, а именно к спусковым механизмам пневматических безрасходных подводных ружей. Цель изобретения — повышение надежности эксплуатации спускового механизма, При этом обеспечивается упрощение его конструкции и повышение эксплуатационных качеств. Спусковой механизм пневматического подводного ружья содержит шептало в виде одностороннего

Г-образного пластинчатого захвата с пазом, уступом и отверстием, установленное в продольной прорези казенной части ствола с воэможностью продольного перемещения на пальце, вставленном в отверстие шептала и продольные диаметральные сквозные пазы казенной части ствола, надетые на ствол неподвижную втулку 4 и связанную с ней через пружину подвижную (запорную) втулку, взаимодействующую с уступом шептала и через тягу -- со спусковой скобой, Изобретение относится к снаряжению для спортивной охоты за рыбами под водой, а именно к спусковым механизмам пневматических безрасходных подводных ружей.

„„Я „„1822930 А1 (я)з F 41 В 11/08 // A 01 К 81/06 работающий на сжатие упругий элемент в виде полувитка пружины с загнутыми концами, вставленными в паз шептала и отверстие в стволе, расположенное на большем расстоянии от конца казенной части ствола, чем паэ шептала, причем шептало снабжено упором, взаимодействующим с внутренней поверхностью ствола для предотвращения перемещения конца шептала с уступом внутрь ствола. Неподвижная и подвижная втулки выполнены с воэможностью перемещения при регулировке соответственно вдоль ствола и тяги и зафиксированы в рабочем положении при помощи соответственно первого и второго стопорных винтов.

За счет изменения расположения известных элементов спусковых механизмов-расположения неподвижной втулки и пружины перед запорной втулкой, расположения продольных пазов для продольного перемещения шептала на стенках казенной части ствола — и введения упругого элемента, закрепленного под углом к продольной оси .ружья, удалось уменьшить продольный размер шептала и расположить его практически в самом конце казенной части ствола, Это позволяет при той же длине ружья несколько увеличить длину рабочего хода гарпуна и собственно длину гарпуна. Предлагаемый спусковой механизм в настоящее время является самым простым иэ надежных и удобных в эксплуатации спусковых механизмов с запорной втулкой. 2 ил, Цель изобретения — повышение надежности эксплуатации спускового механизма пневматического подводного ружья, 1822930

На фиг. 1 схематически изображен спусковой механизм в составе пневматического подводного ружья в готовом к выстрелу положении, вид сбоку; на фиг.2 — спусковой механизм при зарядке ружья, вид сбоку.

Спусковой механизм пневматического подводного ружья содержит шептало 1 в виде одностороннего Г-образного пластинчатого захвата, установленное в продольной прорези 2 казенной части ствола 3 с воэможностью продольного перемещения вдоль ствола 3 на пальце 4. Палец 4 вставлен в отверстие шептала 1 и продольные диаметральные сквозные пазы 5 казенной части ствола 3. На ствол 3 надеты неподвижная втулка 6 и связанная с ней через работающую на выталкивание пружину 7 подвижная (запорная) вт лка 8, взаимодействующая с уступом 9 шептала 1 и через тягу 10 — со спусковой скобой 11. Работающий на сжатие упругий элемент 12 выполнен в виде полвитка пружины с загнутыми концами, вставленными соответственно в паэ 13 шептала 1 и отверстие 14 в стволе 3. расположенное на большем расстоянии от конца казенной части ствола 3, чем паэ 13. Шептало 1 снабжено упором 15, взаимодействующим с внутренней поверхностью ствола 3 .для предотвращения перемещения конца шептала 1 с уступом 9 внутрь ствола 3. Неподвижная втулка 6 выполнена с возможностью перемещения вдоль ствола 3 при регулировке ружья и зафиксирована на стволе 3 в рабочем положении первым стопорным винтом 16. Подвижная втулка 8 выполнена с воэможностью перемещения вдоль тяги 10 при регулировке и зафиксирована в рабочем положении на тяге 10 вто. рым стопорным винтом 17, Спусковая скоба 11 установлена в рукоятке 18 на оси 19 и взаимодействует с шепталом 1 через подвижную вдоль ствола 3 втулку 8 и тягу 10, проходящую с уплотнением через отверстие 20 пневмоаккумулятора

21. Шептало 1 связано с поршнем 22, установленным с уплотнением и возможностью перемещения вдоль ствола 3 и взаимодействующим с гарпуном 23. Внутренний обьем пневмоаккумулятора 21 ограничен внутренней поверхностью трубки 24, стволом 3, рукояткой 18 и заглушкой 25 со штуцером для накачки воздуха.

Спусковой механизм работает следующим образом.

В исходном положении (перед зарядкой гарпуна 23 в ствол 3) под давлением сжатого воздуха поршень 22 находится в передней (открытой) части ствола 3.

При зарядке охотник через гарпун 23 надавливает на поршень 22 который при этом преодолевает выталкивающее усилие сжатого воздуха и двигается в направлении заглушки 25. По ходу движения поршень 22 хвостовиком упирается в шептало 1 и сдвигает его на пальце 4 вдоль пазов 5 к заглушке .25, преодолевая продольное усилие. упругого элемента 12, При этом уступ 9 выходит из-под подвижной втулки 8 и шептало

1, преодолевая поперечное усилие упругого элемента 12, под действием создаваемого хвостовиком поршня 22 поперечного усилия поворачивается на пальце 4 (на фиг.2 — против часовой стрелки), Хвостовик поршня 22 проходит под захват шептала 1 и упирается в шептало 1 своим торцом, Далее шептало 1 совместно с поршнем 22 двигается к заглушке 25 до тех пор, пока палец 4 упрется в стенки пазов 5. Одновременно с эти движением либо за счет продольного давления поршня 22 на шептало 1, либо за счет поперечного усилия упругого элемента 12 шептало 1 поворачивается на пальце 4 в обратном направлении и захватывает хвостовик поршня 22.

Охотник, почувствовав, что гарпун 23 зашел в ствол 3 до упора, прекращает давить на гарпун 23. Сразу же поршень 22 под действием давления сжатого воздуха начинает двигаться в сторону открытой части ствола 3 (от заглушки 25). По ходу движения поршень 22 перемещает в том же направлении шептало 1 (конец шептала с уступом 9 прижат к хвостовику поршня 22 поперечным усилием упругого элемента 12), затягивая уступ 9 под подвижную втулку 8. Далее поршень 22 двигаться не может: в продольном направлении перемещению препятствуют стенки пазов 5. в которые упирается палец 4, а повернуться на пальце 4 и осво40 бодить поршень 22 шепталу препятствует .втулка 8 — точнее ее внутренняя поверхность. Зарядка ружья окончена, При выстреле охотник нажимает на спусковую скобу 11. Усилие со скобы 11 через

45 тягу 10 передается подвижной втулке 8, которая, преодолевая сопротивление пружины 7, перемещается в направлении от заглушки 25, освобождая уступ 9. Под действием усилия поршня 22 шептало 1 повора50 чивается на пальце 4, освобождая хвостовик поршня 22. Поршень 22 с ускорением пойдет по стволу 3 вперед. Происходит выстрел.

После выстрела охотник некоторое время продолжает держать спусковую скобу 11

55 нажатой. При этом шептало 1 под действием поперечного усилия упругого элемента 12 вернется в исходное положение, при котором дальнейшему перемещению шептала 1 внутрь ствола 3 препятствует упор 15, упирающийся во внутреннее поверхность

1822930 ствола 3. Теперь после отпускания скобы 11 охотником втулка 8 под действием пружины

7 надвинется на уступ 9. Ружье можно заряжать снова.

Перемещением неподвижной втулки 6 5 вдоль ствола 3 при регулировке спускового механизма можно регулировать выталкивающее усилие пружины 7 на подвижную втулку

8, выбирая тем самым оптимальное усилие нажатия на спусковую скобу 11 г ри выстре- 10 ле, Перемещение подвижной втулки 8 вдоль тяги 11 позволяет отрегулировать степень перекрытия втулкой 8 уступа 9, что определяет надежную работу спускового механизма. 15

Плавность хода спусковой скобы 11 и малое усилие нажатия на нее при выстреле, свойственные спусковым механизмам с запорной втулкой, сохранены.

Изобретение позволяет за счет распо- 20 ложения шептала 1 практически в конце казенной части ствола 3 при той же длине ружья увеличить длину рабочего хода гарпуна в стволе 3 и собственно длину гарпуна

23. то есть увеличить его кинематическую 25 энергию. При этом увеличивается дальность стрельбы и точность попадания.

Уменьшение продольного размера шептала 1 и более простая и технологичная его форма обусловили и упрощение спускового 30 механизма.

Уменьшена металлоемкость шептала 1, А зто один из немногих элементов подводного ружья, на который идет относительно дорогой материал (нержавеющая сталь, ти- 35 тановые сплавы), так как в нему прикладываются значительные усилия и от надежной работы которого зависит работа всего ружья.

Введение воэможности регулировки 40 расположения втулок 6 и 8 на стволе 3 и тяге

10 соответственно облегчает регулировку спускового механизма. Этому же способствует и расноложение всех элементов механизма(естественно, кроме 1яги 10 и соусi,овой скобы 11 с осью 19) на стволе, 1: можно проверить и отрегулировать работу меха низма беэ трубки 24 и заглушки 25

Простота такого механизма обусловила и его относительно высокую ремонтопригодность: при снятой трубке 24 разбор механизма занимает секунды.

Изобретение позволяет упростить конструкцию и повысить эксплуатационные качества спускового механизма.

Формула изобретения

Спусковой механизм пневматического подводного ружья, содержащий спусковую скобу, шептало в виде одностороннего Г-образного пластинчатого захвата с отверстием и уступом, установленное посредством пальца в прорези казенной части ствола с возможностью продольного перемещения, надетые на ствол неподвижную втулку и связанную с ней через работающую на выталкивание пружины подвижную втулку для взаимодействия с уступом шептала и через тягу — co спусковой скобой, о т л и ч а ю щ ий с я тем, что, с целью повышения надежности в эксплуатации, шептало выполнено с упором для взаимодействия с внутренней поверхностью ствола и предотвращения перемещения конца с уступом внутрь ствола, неподвижная втулка выполнена с воэможностью фиксации на стволе стопорныи винтом, а подвижная втулка — подвижной вдоль тяги с возможностью фиксации на тяге другим стопорным винтом, при этом шептало снабжено работающим на сжатие упругим элементом в виде полувитка пружины с загнутыми концами, размещенными соответственно в верхней части шептала и прорези в нижней части ствола, которая расположена на большем расстоянии от конца казенной части ствола, чем место закрепления конца пружины в верхней части шептала.

1822930

1822930

243 Ф)5 5Ж 17 М 23 Ю

Ди. 2
