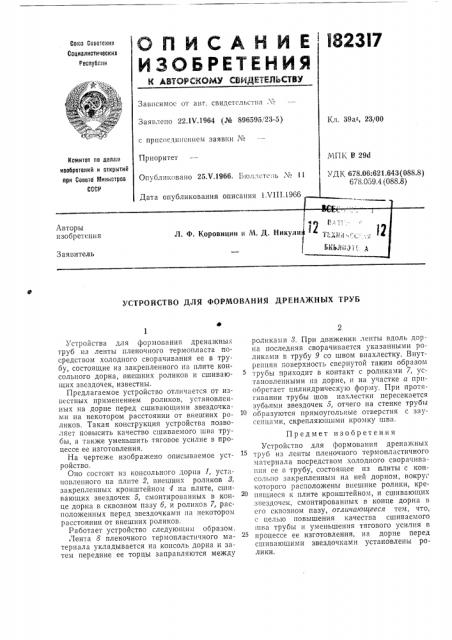

УСТРОЙСТВО ДЛЯ ФОРМОВАНИЯ ДРЕНАЖНЫХ ТРУБ

Устройства для формования дренажных труб из ленты пленочного термопласта посредством холодного сворачивания ее в трубу, состоящие из закрепленного на плите консольного дорна, внешних роликов и сшивающих звездочек, известны.

Предлагаемое устройство отличается от изьестных применением роликов, установленных на дорне перед сшивающими звездочками на некотором расстоянии от внешних роликов. Такая конструкция устройства позволяет повысить качество сшиваемого шва трубы, а также уменьшить тяговое усилие в процессе ее изготовления.

На чертеже изображено описываемое устройство.

Оно состоит из консольного дорна 1, установленного на плите 2, внешних роликов 8, закрепленных кронштейном 4 на плите, сшивающих звездочек 5, смонтированных в конце дорна в сквозном пазу б, и роликов 7, расположенных перед звездочками па некотором расстоянии от внешних роликов.

Работает устройство следующим образом.

Лента 8 пленочного термопластичного материала укладывается на консоль дорна и затем передние ее торцы заправляются между роликами 3. При движении ленты вдоль дорна последняя сворачивается указанными роликами в трубу 9 со швом внахлестку. Внутрепняя говерхность свернутой таким образом трубы приходит в контакт с роликами 7, установленными на дорне, и на участке а приобретает цилиндрическую форму. При протягивании трубы шов нахлестки пересекается зубьями звездочек 5, отчего на стенке трубы образуются прямоугольные отверстия с заусенцами, скрепляющими кромку шва.

Предмет изобретения

Устройство для формования дренажных труб из ленты пленочного термопластичного материала посредством холодного сворачивашгя ее в трубу, состоящее из плиты с консольпо закрепленным на ней дорном, вокруг которого расположены внешние ролики, крепящиеся к плите кронштейном, и сшивающих звездочек, смонтированных в конце дорна в сго сквозном пазу, отличающееся тем, что, с целью повышения качества сцгиваемого шва трубы и уменьшения тягового усилия в процессе ее изготовления, на дорне перед сшивающими звездочками установлены ролики.
