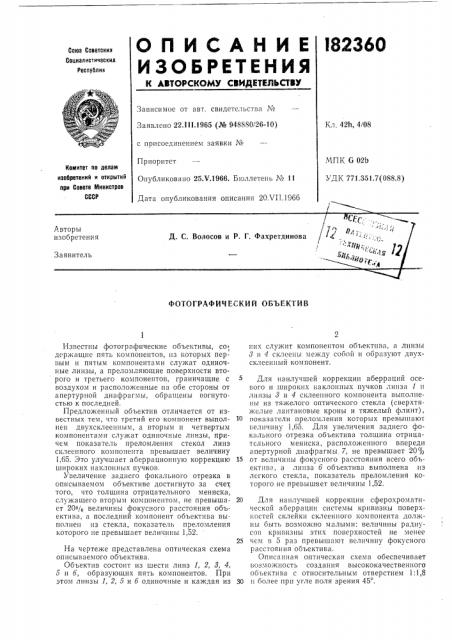

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
I82360
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹
Заявлено 22.111.1965 (№ 948880/26-10) с присоединением заявки №
Приоритет
Опубликовано 25.Ч.1966. Бюллетень ¹ 11
Дата опубликования описания 20ХП.1966
Кл. 42h, 4/08
МПК, 6 02b
УДК 771.351.7(088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
ФОТОГРАФИЧЕСКИЙ ОБЪЕКТИВ
Известны фотографические объективы, со, держащие пять компонентов, нз которых перьым и пятым компонентами служат одиночные линзы, а преломляющие поверхности второго и третьего компонентов, граничащие с воздухом и расположенные на обе стороны от апертурной диафрагмы, обращены вогнутостью к последней.
Предложенный объектив отличается от известных тем, что третий его компонент выполнен двухсклеенным, а вторым и четвертым компонентами служат одиночные линзы, причем показатель преломления стекол линз склеенного компонента превышает величину !.65. Это улучшает аберрационную коррекцию широких наклонных пучков.
Увеличение заднего фокального отрезка в описываемом объективе достигнуто за счет, того, что толщина отрицательного мениска, служащего вторым компонентом, не превышает 20% величины фокусного расстояния объектива, а последний компонент объектива выполнен из стекла, показатель преломления которого не превышает величины 1,52.
На чертеже представлена оптическая схема описываемого объектива.
Объектив состоит из шести линз 1, 2, 8, 4, 5 и б, образующих пять компонентов. При этом линзы 1, 2, 5 и б одиночные и каждая из ппх служит компонентом объектива, я линзы
8 н 4 склеены между собой и образуют двухсклеенный компонент.
Для наилучшей коррекции аберраций осевого и широких наклонных пучков линза 1 и линзы 8 и 4 склеенного компонента выполнены из тяжелого оптического стекла (сверхтяжелые лантановые кроны и тяжелый флинт), 10 показатели преломления которых превышают величину 1,65. Для увеличения заднего фокального отрезка объектива толщина отрицательного мениска, расположенного впереди апертурной диафрагмы 7, не превышает 20%
15 от величины фокусного расстояния всего объектива, а линза б объектива выполнена нз легкого стекла, показатель преломления которого не превышает величины 1,52.
20 Для наилучшей коррекции сферохроматической аберрации системы кривизны поверхностей склейки склеенного компонента должны быть возможно малыми: величины радиусов кривизны этих поверхностей не менее
25 чем в 5 раз превышают величину фокусного расстояния объектива.
Описанная оптическая схема обеспечивает возможность создания высококачественного объектива с относительным отверстием 1:1,8
30» более при угле поля зрения 45, 182360
Предмет изобретения
Составитель В. Ф. Ванторин
Техред Г. Е. Петровская Корректор Л. Е. Марисич
Редактор Н. С. Коган
Заказ 1945 !3 Тираж 900 Формат бум. 60 (90 /8 Объем 0,13 изд. л. Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, д. 2
1. Фотографический объектив, содержащий пять компонентов, из которых первым и пятым компонентами служат одиночные линзы, а преломляющие поверхности второго и третьего компонентов, граничащие с воздухом и расположенные по обе стороны от апертурной диафрагмы, обращены вогнутостью к по следней, отличающийся тем, что, с целью улучшения аберрациоьпюй коррекции широких наклонных пучков, третий компонент выполнен двухсклеенным, а вторым и четвертым компонентами служат одиночные линзы, причем показатель преломления стекол линз склеенного компонента превышает величину
1,65.
2. Объектив по п. 1, отличающийся тем, что, с целью увеличения заднего фокального отрезка, толщина отрицательного мениска, служащего вторым компонентом, не превышает
lo 20% величины фокусного расстояния объектива, а последний компонент объектива выполнен из стекла, показатель преломления которого не превышает величины 1,52.
