Реферат

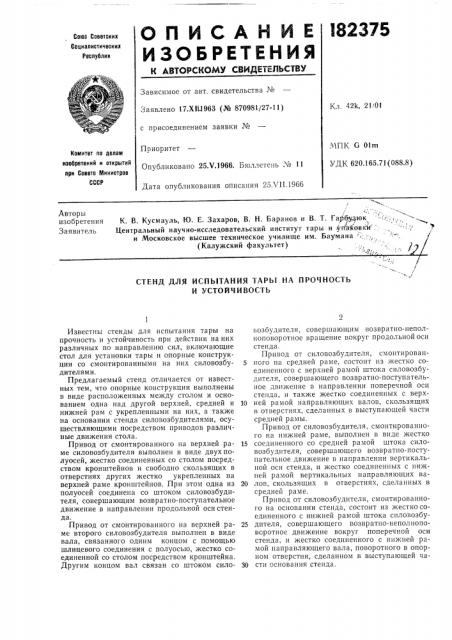

О П И С А Н И Е 182375

ИЗОБРЕТЕНИЯ

Союз Соввтскик

Сопиалистическил

Республик

Зависимое от авт. свидетельства ¹

Кл 42k, 21/01

Заявлено 17.ХШ963 (№ 870981/27-11) с присоединением заявки №

МПК G Olm

УДК 620.165.71(088.8) Приоритет

Опубликовано 25.V.1966. Бюллетень № 11

Дата опубликования описания 25Х11.1966

Комитет по делам изобретений и открытий при Совете Министров

СССР

К. В. Кусмауль, 1О, Е. Захаров, В. H. Баранов и В. Т. Габбузюк

Центральный научно-исследовательский институт тары и упЫовкй и Московское высшее техническое училище им. Баумана, (Калужский факультет) :Ъ / ) Авторы изобретения

Заявитель

СТЕНД ДЛЯ ИСПЫТАНИЯ ТАРЫ HA ПРОЧНОСТЬ

И УСТОЙЧИВОСТЬ

Известны стенды для испытания тары на прочность и устойчивость при действии на них различных по направлению сил, включающие стол для установки тары и опорные конструкции со смонтированными на них силовозбудителями.

Предлагаемый стенд отличается от известных тем, что опорные конструкции выполнены в виде расположенных между столом и основанием одна над другой верхней, средней и нижней рам с укрепленными на них, а также на основании стенда силовозбудителями, осуществляющими посредством приводов различные движения стола.

Привод от смонтированного на верхней раме силовозбудителя выполнен в виде двух полуосей, жестко соединенных со столом посредством кронштейнов и свободно скользящих в отверстиях других жестко укрепленных на верхней раме кронштейнов, При этом одна из полуосей соединена со штоком силовозбудителя, совершающим возвратно-поступательное движение в направлении продольной оси стенда.

Привод от смонтированного на верхней раме второго силовозбудителя выполнен в виде вала, связанного одним концом с помощью шлицевого соединения с полуосью, жестко соединенной со столом посредством кронштейна.

Другим концом вал связан со штоком силовозбудителя, совершающим возвратно-неполноповоротное вращение вокруг продольной оси стенда.

Привод от силовозбудителя, смонтирован5 ного па средней раме, состоит из жестко соединенного с верхней рамой штока силовозбудителя, совершающего возвратно-поступательное движение в направлении поперечной оси стенда, и также жестко соединенных с верх10 ней рамой направляющих валов, скользящих в отверстиях, сделанных в выступающей части средней рамы.

Привод от силовозбудителя, смонтированного на нижней раме, выполнен в виде жестко

15 соединенного со средней рамой штока силовозбудителя, совершающего возвратно-поступательное движение в направлении вертикаль ой оси стенда, и жестко соединенных с нижней рамой вертикальных направляющих ва20 лов, скользящих в отверстиях, сделанных в средней раме.

Привод от силовозбудителя, смонтированного на основании стенда, состоит из жестко соединенного с нижней рамой штока силовозбу25 дителя, совершающего возвратно-неполноповоротное движение вокруг поперечной оси стенда, и жестко соединенного с нижней рамой направляющего вала, поворотного в опорном отверстии, сделанном в выступающей ча30 сти основания стенда.

182375

Эти отличия обеспечивают осуществление в различных сочетаниях и отдельно движения стола, имитируюшие перемещения тары прн ее транспортировке в различных условиях.

На фиг. 1 схематически изображен стенд в вертикальном продольном разрезе; на фиг.

2 — то же, в вертикальном поперечном разрезе.

Стол 1 жестко соединен с полуосями 2 и 3. K полуоси 3, установленной в скользящих опорах 4, прикреплен силовозоудитель 5, создаюгций горизонтальные движения. В шлицевое соединение полуоси 3 введен вал силовозбудителя б, совершающий неполноповоротное движение. Стол под действием обоих силовозб дителей движется возвратно-поступательно и наклонно.

Силовозбудитель 5 н опоры 4 жестко закреплены на верхней раме ", которая, в свою очередь, под воздействием силовозбудителя

8, установленного на средней раме 9, скользягцей по валам 10, жестко закрепленных в узлах рамы 7, совершает возвратно-поступательное движеггие в горизонтальной плоскости перпендикулярно дви>кениго, создаваемому силовозбудителем 5.

Под действием силовозбудителя 11, установленного на нижней раме 12 рама 9 совершает, кроме того, возвратно-поступательное движение в вертикальном направлении по направляющим валам 13.

Рама 12. установленная на валу 14, к одному концу которого присоединен силовозбуднтель 15, совершает неполноповоротные движения — наклоны на 30 от вертикальной осн.

Силовозбудитель 15 и опоры ьала 14 закреплены на основании стенда 16, имеющего виброизолятор 17.

Предмет изобретения

1. Стенд для испытания тары на прочность и устойчивость при действии на нее различных по направлению сил, включающий стол для установки тары и опорные конструкции со смонтированными на ннх силовозбудителямн. отличающийся тем, что, с целью осуществления в различных сочетаниях и отдельных движениях стола, имитирующих перемещения тары при ее транспортировке в различных условиях, опорные конструкции выполнены в виде расположенных между столом и основанием стенда одна над другой верхней, средней и нижней рам с укрепленными на них, а так5

50 же на основании стенда силовозбудителями, осуществляющими посредством приводов различные движения стола.

2. Стенд по п. 1, отличагощийся тем, что привод от смонтированного на верхней раме силовозбудителя выполнен в виде двух полуосей, жестко соединенных со столом посредством кронштейнов и свободно скользящих в отверстиях других жестко укрепленных на верхней раме кронштейнов, при этом одна из полуосей соединена со штоком силовозбудителя, совершаюшнм возвратно-поступательное двихкение в направлении продольной ос« стенда.

3. Стенд по пп. 1 и 2, отлачающайся тем, что привод от смонтированного на верхней раме второго силовозбудителя выполнен в виде вала, связанного одним ко гцохг посредством шлицевого соединения с полуосью, жестко соединенной со столом посредством кронштейна, а другим концом со штоком силовозбудителя, совершающим возвратно-неполноповоротное врагцение вокруг продольной оси стенда.

4. Стенд по пп. 1 и 2, отличающийся тем, что привод от силовозбудителя, смонтированного на средней раме, выполнен в виде жестко соединенного с верхней рамой нпока силовозбудителя, совершающего возвратно-поступательное движение в направлении поперечной оси стенда н жестко соединенных с верхlIc1t рамой гга прав ляюшнх валов, ско 1ьзящих в отверстиях, сделанных в выступающей части средней рамы.

5. Стенд по пп. 1 н 4, от,гичающийся тем, что привод от силовозбудителя, смонтированного на нижней раме, выполнен в виде жестко соединенного со средней рамой штока силовозбудителя, совершающего возвратно-поступательггое движение в направлении, вертикальной осн стенда н жестко соединенных с нижней рамой вертикальных направляющих валов, скользящих в отверстиях, сделанных в средней раме. б. Стенд по пп. 1 и 5, от,гичающийся тем, что привод от снловозбудителя, смонтированного на основании стенда, выполнен в виде жестко соединенного с нижней рамой штока снловозбудителя, совершающего возвратнонеполноповоротное движение вокруг поперечной оси стенда и жестко соединенного с нижней рамой направляющего вала, поворотного

t. опорном отверстии, сделанном в выступающей части основания стенда.

rz

1б

17 фиг.З

Сос1авитечь Ф. В. Тищенко

Редактор В. П. Борисова Текред Г. E. Петровская Корректорьи О. Б. Тн)рина и Л. Е. Марисич

Заказ 2008j6 Тиракк 1450 Формат бум. 60)(9У/в Объем 0,4I изд. л. Поз;игсиое

ЦНИИПИ Комитета ио делам изобретений и открытии при Совете .11ииистров CCI. (:

Москга, Центр, пр. Серова. д, 4

Типография, пр. Сапунова, 2

Опеч а тки следует читать напечатано колонка строка

Заявлено 17.Х1.1963 Заявлено 17.XI I. 196?

1 10 ванием одна над другой ванием стенда одна над другой
