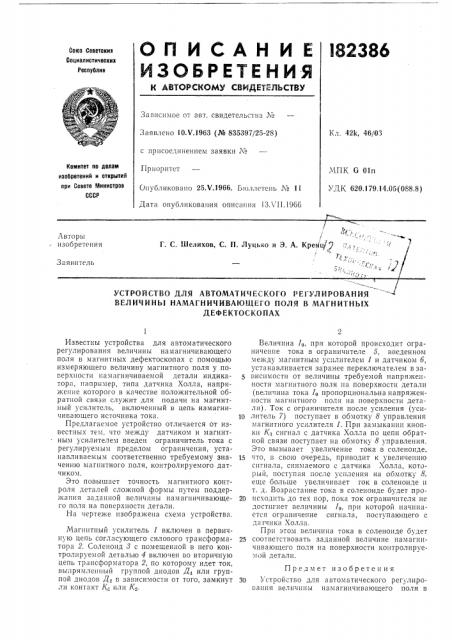

Союз Соеетских

Социалистических

Республик

Зависимое от авт. свидетельства М

Заявлено 1О.Ч.1963 (№ 835397/25-28) Кл. 42k, 46/03 с присоединением заявки Ъос

Комитет по делам изобретений и открытий при Совете Миннстрое

СССР

Приоритет

ЧПК С 01п

УДК 620,179.14.05(088.8) Опубликовано 25.Ч.1966. Ьюллстень М 11

Дата опубликования описания IЗЛ II.1966

1? г(>.;.

Г. С. Шелихов, С. П. Луцько и 3. A. Крейн//;7

Авторы изобретения

Заявитель

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ

ВЕЛИЧИНЫ НАМАГНИЧИВАЮ1ЦЕГО ПОЛЯ В МАГНИТНЪ|Х

ДЕФЕКТОСКОПАХ

Известны устройства для автоматического регулирования величины намагничивающего поля в магнитных дефектоскопах с помощью измеряющего величину магнитного поля у погерхности намягничиваемой детали индикатора, например, типа датчика Холла, напряжение которого в качестве положительной обратной связи служит для подачи на магнитный усилитель, включенный в цепь намагничивающего источника тока.

Предлагаемое устройство отличается от известных тем, что между датчиком и магнитным усилителем введен ограничитель тока с регулируемым пределом ограничения, устанавливаемым соответственно требуемому значению мапштного поля, контролируемого датчиком.

Это повышает точность магнитного контроля деталей сложной формы путем поддержания заданной величины намагничивающего поля на поверхности детали, На чертеже изображена схема устройства.

Магнитный усилитель 1 включен в первичную цепь согласующего силового трансформатора 2. Соленоид 8 с помещенной в него контролируемой деталью 4 включен во вторичную цепь трансформатора 2, по которому идет ток, выпрямленный группой диодов Дц или группой диодов Д в зависимости от того, замкнут лн контакт Кц или Кз.

Величина 1с, при которой происходит ограничение тока в ограничителе 5, введенном между магнитным усилителем 1 и датчиком 6, устанавливается заранее переключателем в за«испмости от величины требуемой напряженности магнитного поля на поверхности детали (величина тока 1, пропорциональна напряженности магнитного поля на поверхности детали), То« с ограничителя после усиления (уси10 литель 7) поступает в обмотку 8 управления магнитного усилителя 1, При замыкании кнопки Кз сигнал с датчика Холла по цепи обратной связи поступает на обмотку 8 управления.

Это вызывает увеличение тока в соленоиде, 15 что, в свою очередь, приводит к увеличению сигнала, снимаемого с датчика Холла, который, поступая после усплення на обмотку 8, еще больше увеличивает ток в соленоиде и т. д. Возрастание тока в соленоиде будет про20 исходить до тех пор, пока ток ограничителя не достигнет величины 10, при которой начинается ограничение сигнала, поступающего с датчика Холла.

Прн этом величина тока в соленоиде будет

25 соответствовать заданной величине намагннчнвающего поля на поверхности контролируемой детали.

Предмет изобретения

30 Устройство для автоматического регулиро«ания величины намагнпчивающего поля в

182386

Составитель Г. Ф. Корчагина

Редактор Б. С. Нанкина Текред Г. E. Петровская Корректоры: В. В. Крылова н Е. Д. Курдюмова

Заказ 1932/4 Тираж 1450 Формат бум. 60; 90 /а Объем 0,13 изд. л. Подписное

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 магнитных дефектоскопах с помощью измеряющего величину магнитного поля у поверхности намагничиваемои детали индикатора, например, типа датчика Холла, напряжение которого в качестве положительной обратной связи служит для подачи на магнитный усилитель, включенный в цепь намагничивающего источника тока, отличпющееся тем, что, с целью повышения точности магнитного контроля деталей сложной формы путем поддержания заданной величины намагничивающего поля на поверхности детали, между датчиком и магнитным усилителем введен ограничитель тока с регулируемым пределом ограничения, устанавливаемым соответственно требуемому значению магнитного поля, контролируемого датчиком.
