Электромагнитный дефектоскоп
Иллюстрации
Реферат

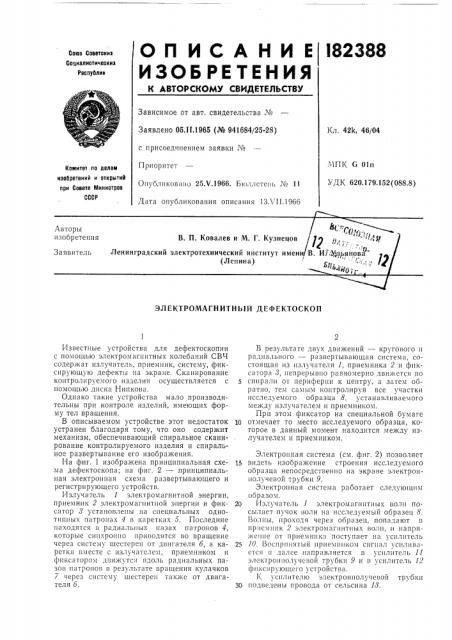

О П И С А Н И E I82388
ИЗОБ РЕ ТЕНИЯ
К АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ
Союз Советскиз
Содиалистическиз
Республин
Зависимое от авт, свидетельства Ма
Заявлено 05.11.1965 (№ 941684/25-28) с присоединением заявки ¹
Приоритет
Опубликовано 25Х.1966. Бюллетень М 11
Дата опубликования описания 13ХП.1966
Кл, 42k, 46/04."1ПК 6 01п
УДК 620,179.152(088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР =со
Авторы
ЭЛ ЕКТРОМАГН ИТНЫЙ ДЕФ ЕКТОСКОП
Известные устройства для дефектоскопии с помощью электромагнитных колебаний СВЧ содержат излучатель, приемник, систему, фиксирующую дефекты на экране. Сканирование контролируемого изделия осуществляется с помощью диска Нипкова.
Однако такие устройства мало производительны при контроле изделий, имеющих форму тел вращения.
В описываемом устройстве этот недостаток устранен благодаря тому, что оно содержит механизм, обеспечивающий спиральное сканирование контролируемого изделия и спиральное развертывание его изображения.
На фиг. 1 изооражена принципиальная схема дефектоскопа; на фиг. 2 — принципиальная электронная схема развертывающего и регистрирующего устройств.
Излучатель 1 электромагнитной энергии, приемник 2 электромагнитной энергии и фиксатор 8 установлены на специальных однотипных патронах 4 в каретках 5. Последние находятся в радиальных пазах патронов 4, которые синхронно приводятся во вращение через систему шестерен от двигателя 6, а каретки вместе с излучателем, приемником и фиксатором движутся вдоль радиальных пазов патронов в результате вращения кулачков
7 через систему шестерен также от двигателя 6.
В результате двух движений — кругового и радиального — развертывающая система, состоящая из излучагеля 1, приемника 2 н фиксатора 8, непрерывно равномерно движется по спирали от периферии к центру, а затем 00ратно, тем самым контролируя все участки исследуемого образца 8. устанавливаемого между излучателем и приемником.
При этом фиксатор на специальной бумаге
lo отмечает то место исследуемого образца, которое в данный момент находится между излучателем и приемником.
Электронная система (c». фнг. 2) позволяет
15 видеть изображение строения исследуемого образца непосредственно на экране электроннолучевой трубки 9.
Электронная система работает слечующнм образом.
2О Излучатель 1 электромагllèòíûõ волн посылает пучок волн на исследуемый образец 8.
Волны, проходя через образец, попадают в
Hp:lc»íèê 2 электромагнитных волн, н напряжение от приемника поступает на усилитель
25 10. Воспринятый приемником сигнал усиливается н далее направляется в усилитель 11 электрон ол чевой трубки 9 и в усилитель 12 фнкснрующего устройства.
K усилителю электроннолучевой трубки
30 подведены провода от сельсина И, 182388
5
Сост вг сл н I . Ко!!вагина
Редактор Н. Джарагетти Тскред Г. E. Пет!5овская
Кор!) сатори; В. В, Крылова и Е. Д. Курдюмова
Заказ !932/2 Тираж !450 Формат бугк 60:.;90!/а Обьем О,!6 нз<ь л Подписнос
ЦНИИП1к! Комитета по дел и изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, <о 4
Типография, пр. Сапунова, 2
Б усилителе имеется второй сельсин и реостатный датчик, управляющий посредством отклоняющей системы движением луча по кругу. Напряжение от датчика 14, установленного на верхнем из патронов 4 (см. фиг, 1), поступая на трубку 9 (см, фиг. 2), вызывает отклонение луча в трубке вдоль радиуса. В результате одновременного воздействия на луч двух отклоняющих полей последний движется по спирали согласовано с излучателем и приемником электромагнитных волн.
Сн! 11 l,, I oт пРиеAIIIIII(<1 2 <
ВОЛН ПОСЛЕ Pj С!1. 1ЕНИ5! H03, ICIICTI5 i Ст Н 1 ННТССНБность электронного лу и и н» экране труб;(и
9 будет изображено строение исследуемого образца.
Предмет изобретен ия
Электромагнитный дефектоскоп, работающий в диапазоне сверхвысоких частот, содержащий приемник, излучатель, электроннолучевую трубку, сканирующую систему .и систему развертки изображения, отличающийся
10 тем, что, с целью повышения производительности контроля изделий, имеющих форму тел вращения, он содержит механизм, обеспечи«в юш,ий clIIIP
15 10 нзобра5кс111151.
