Исо-контейнер для транспортирования радиоактивных отходов
Иллюстрации
Показать всеРеферат
Использование: в области транспортирования отоержденных радиоактивных отходов низкой активности. Сущность изобретения: достигается повышение производительности при погрузке-разгрузке отходов, а также более эффективное использование объема контейнера. Состоит из следующих основных частей: корпуса 1, снабженного двумя симметрично расположенными промежуточными поперечными балками 2, съемных крышек 3, прижимаемых к корпусу замковыми устройствами 4. между каждой крышкой и корпусом проложена резиновая прокладка 7, поперечные балки 2 делят контейнер на три ячейки для размещения упаковочных комплектов (или модулей), по углам каждой ячейки расположены вертикальные направляющие 8. 2 з.п.ф-лы. 2 ил.
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
s G 21 F 5/00
ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ
ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ВЕ6ИЧЯ
ВР " " ",:,М, ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ПАТЕНТУ
7 б
2 (21) 4741044/25 (22) 03.10.89 (46) 23.06.93. Бюл. М 23 (71) Всесоюзный проектный и научно-исследовательский институт промышленного транспорта (72) А.А. Трахачев и С.Б. Хубецов (73) Проектный и научно-исследовательский институт "Промтрансниипроект" (56) 1. Экон. патент ГДР М 312170, кл. G 21 F 5/00, 1984.
2. Экон. патент ГДР Q 144979, кл. 6 21 F 5/00, 1980. (54) ИСО-КОНТЕЙНЕР ДЛЯ ТРАНСПОРТИРОВАНИЯ РАДИОАКТИВНЫХ ОТХОДОВ (57) Использование: в области транспортирования отвержденных радиоактивных отЫ2 1823930 А3 ходов низкой активности. Сущность изобретения: достигается повышение производительности при погрузке-разгрузке отходов, а также более эффективное использование обьема контейнера. Состоит из следующих основных частей: корпуса 1, снабженного двумя симметрично расположенными промежуточными поперечными балками 2, сьемных крышек 3, прижимаемых к корпусу замковыми устройствами 4, между каждой крышкой и корпусом проложена резиновая прокладка 7, поперечные балки 2 делят контейнер на три ячейки для размещения упаковочных комплектов (или модулей), по углам каждой ячейки расположены вертикальные направляющие 8. 2 з.п.ф-лы, 2 ил.
1823930
Изобретение относится к транспортированию отходов АЭС, в частности к контейнерам для транспортирования отвержденных радиоактивных отходов низкой и средней (до 1 10 Ки/кг) активности.
Целью изобретения является обеспечение возможности более симметричной загрузки контейнера гри транспортировании отвержденных отходов в виде прямоугольных блоков одинаковых размеров, но разной плотности, а также повышение удобства эксплуатации и уменьшения радиационной опасности при перегрузке.

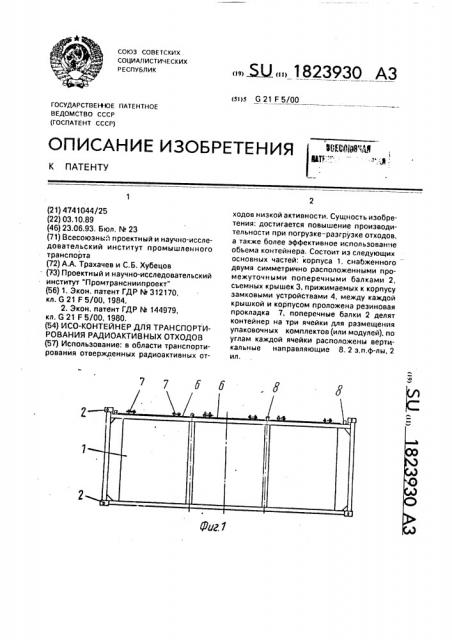

На фиг.1 изображен вид сбоку предлагаемого контейнера: на фиг.2 — то же, вид сверху.
Контейнер состоит иэ следующих составных частей: корпуса 1, содержащего дно, боковые и торцевые стенки, снабженного двумя симметрично расположенными промежуточными поперечными балками 2, съемных крышек 3, прижимаемых к корпусу контейнера замковыми устройствами 4, попарно расположенными на промежчточных и верхних кромках торцевых стенок. По углам контейнера расположены груэоэахватные устройства (фитинги) 5 для автоматизированного контейнерного захвата (спрейдера). Каждая крышка имеет захватные элементы. 6 для ручной или автоматической застропки. Между каждой из крышек 3 и корпусом 1 проложена резиновая прокладка 7. Ilo углам каждой ячейки расположены вертикальные направляющие 8.
Поверхность контейнера обработана антикоррозионным покрытием, обеспечивающим удобную и быструю дезактивацию.
Отвержденные радиоактивные отходы могут быть расфасованы в стандартные стальные бочки (ГОСТ 6247-79) или выполнены в виде моноблоков (модулей).
В первом варианте бочки размещаются в упаковочном комплекте (транспортной клети), габаритные размеры которой должны сопрягаться с соответствующими размерами ячейки.
В случае выполнения отвержденных отходов в виде моноблоков (модулей) — сами (модули) должны быть сопрягаемы по тем же размерам.
Загрузка и выгрузка радиоактивных отвержденных отходов осуществляется чеоез проемы каждой ячейки с применением дополнительной технологической (биозащитной) крышки (на фиг,1 и 2 не показана).
Транспортирование контейнера может осуществл;.ться железнодорожным, автомобильным и речным транспортом.
Выполнение корпуса контейнера с двумя симметрично расположенными промежуточными поперечными балками обеспечивает размещение в каждой из образованных ячеек блоков отвержденных отходов, что повышает производительность и увеличивает эффективность использования объема контейнера.
Выполнение крыши контейнера иэ трех одинаковых частей обеспечивает размещение снятой части рядом на соседней ячейке, не выходя эа габаритные размеры контейнера в плане.
Замковые устройства прижимного принципа действия, попарно расположенные на поперечных балках и верхних кромках торцевых стенок, прижимающие соответствующие крышки, обеспечивают быстрое и удобное обслуживание при погрузочно-разгрузочных работах.
Такое конструктивное выполнение контейнера в целом позволяет использовать его в существующей транспортной системе по перевозке радиоактивных отвержденных отходов АЭС и повышает экономическую эффективность.
Формула изобретения
1. ИСО-контейнер для транспортирования радиоактивных отходов, включающий в себя прямоугольный контур с посадочными местами для транспортируемых обьектов, содержащий дно, боковые и торцевые стенки. а также съемную крышку и замки для ее фиксации на корпусе. отличающийся тем, что, с целью обеспечения более симметричной загрузки контейнера при транспортировании отвержденных отходов в виде прямоугольных блоков одинаковых размеров, но разной плотности, контейнер содержит по меньшей мере три размещенных по его длине посадочных места, выполненных в виде одинаковых прямоугольных отсеков. образованных поперечными балками, соединяющими верхние кромки боковых стенок, и снабженных вертикальными направляющими, расположенными по углам отсеков, 2. ИСО-контейнер по п.1, о т л и ч а юшийся тем, что, с целью повышения удобства в эксплуатации и уменьшения радиационной опасности при перегрузке, кр» шка выполнена составной, при этом каждая иэ ее частей соответствует одному отсеку.
3. ИСО-контейнер по пп.1 и 2, о т л ич а ю шийся тем. что замки размещены попарно на поперечных балках и верхних кромках торцевых стенок.
1823930
2 Р 1
Составитель А. Трахачев
Техред М. Моргентал Корректор Н. Милюкова
Редактор
Производственно-издательский комбинат "Патент". г. Ужгород, ул.Гагарина, 101
Заказ 2195 Тираж Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035. Москва, Ж-35, Раушская наб., 4/5
