Реферат

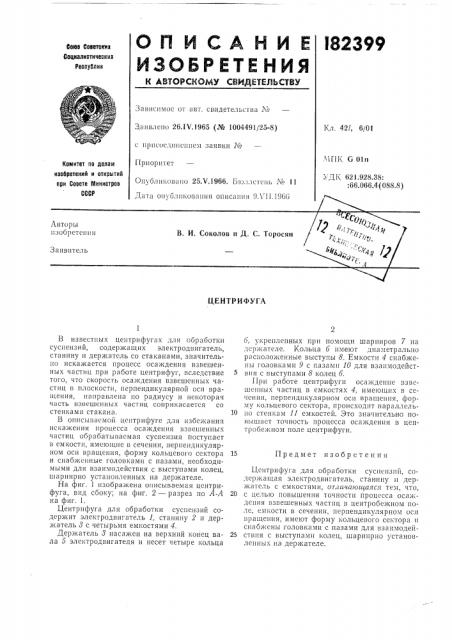

Сове Советских

Социалистических

Республик

Зависимое от авт. свидетельства Ы

Заявлено 26.IV.1965 (№ 1004491/25-8) с присоединением заявки М

Приоритет

Опубликовано 25.V.1966. Ьюллстспь Г& 11

Дата Otl блпковапия описашгя 9Л ll.1966

1с,л, 42l, 6/01. t tIIIy G 01n

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.928.38:

:66.066 4(088,8) ЦЕНТРИФУГА

В известных центрифугах для обработки суспензий, содержащих электродвигатель, станину и держатель со стаканами, значительно искажается процесс осаькдения взвешенных частиц при работе центрифуг, вследствие того, что скорость оса кдения взвешенных частиц в плоскости, перпендикулярной оси вращения, направлена по радиусу и некоторач часть взвешенных частиц соприкасается со стенками стакана.

В описываемой центрифуге для избежания искажения процесса осаждения взвешенных частиц обрабатываемая суспензия поступает в емкости, имеющие в сечении, перпендикулярном оси вращения, форму кольцевого сектора и снабженные головками с пазами, необходимыми для взаимодействия с выступами колец, шарнирно установленных на держателе.

На фиг. 1 изображена описываемая центрифуга, вид сбоку; на фиг. 2 — разрез по А-А на фиг. 1, Центрифуга для обработки суспензий содержит электродвигатель 1, станину 2 и держатель 8 с четырьмя емкостями 4.

Держатель 8 насажен на верхний конец вала 5 электродвигателя и несет четыре кольца

6, укрепленных при помощи шарниров 7 на держателе. Кольца 6 имеют диаметрально расположенные выступы 8. Емкости 4 снабжены головками 9 с пазами 10 для взаимодейст5 впя с выступами 8 колец 6.

Прп работе центрифуги осаждение взвешенных частиц в емкостях 4, имеющих в сечении, перпендикулярном оси вращения, форму кольцевого сектора, происходит параллель10 но стенкам 11 емкостей. Это значительно повышает точность процесса осаждения в центробежном поле центрифуги.

15 Предмет изобретения

Центрифуга для обработки суспспзпй, содержащая электродвигатель, станину и держатель с емкостями, от гича ои1аяся тем, что, 20 с целью повышения точности процесса осаждения вз ешенных частиц в центробежном по"e, емкости в сечении, перпендикулярном ос» вращения, имеют форму кольцевого сектора и снабжены головками с пазами для взапмодей25 ствпя с выступами колец, шарнирно установленных на держателе.

182399

А-A

1l) д

Фи .2

Составитель А. Хавнзон

Редактор T. В. Данилова Тскред Г. E. Петровская

Коррскгопы: Л. Е. Марисич и Т. H. Костикова

Заказ 1928/16 Тираж 1175 Формат бум. 60У90 /„Объем 0,13 пзд. л. Поди спое

1!НИИПИ Комитета по делам изобретений и открытий при Совете Министров ССС!з

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
