Использование: изобретение относится к гигиене и санитарии и может быть использовано в бытовых, административных и животноводческих помещениях для уничтожения мух, тараканов и других вредных насекомых. Сущность изобретения: ловушка для насекомых содержит разборный корпус 1, внутри которого размещен элемент уничтожения, подключенный к контактам 3 импульсного прерывателя напряжения , элемент для размещения приманки 8, при этом корпус выполнен в виде коробки с щелевидными отверстиями 4. Новым в ловушке для насекомых являются использование , в качестве элемента уничтожения электронагревательного элемента 6, установка его внутри корпуса 1 на теплостойких и электроизоляционных опорах 5 с зазором относительно щелевмдных отверстий 4. Электронагревательный элемент выполнен спиральным. Поверхность корпуса 1 внутри зачернена, а снаружи, отполирована, при этом корпус установлен на теплоизоляционную опору 7. 1 з.п.ф-лы, 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (И) (I!) (я)5 А 01 М 1/22

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4878695/15 (22) 05.10.90 (46) 30.06.93. Бюл. N 24 (75) А.С.Макунин (56) Авторское свидетельство СССР

fO 1466688, кл. А 01 M 1/22, 1987. (54) ЛОВУШКА ДЛЯ НАСЕКОМЫХ (57) Использование: изобретение относится к гигиене и санитарии и может быть использовано в бытовых, административных и животноводческих помещениях для уничтожения мух, тараканов и других вредных насекомых. Сущность изобретения: ловушка для насекомых содержит разборный корпус 1, внутри которого размещен элемент уничтожения, подключенный к контактам 3 импульсного прерывателя напряжения, элемент для размещения приманки 8, при этом корпус выполнен в виде коробки с щелевидными отверстиями 4. Новым в ловушке для насекомых являются использование, в качестве элемента уничтожения электронагревательного элемента 6, установка его внутри корпуса 1 на теплостойких и электроизоляционных опорах 5 с зазором относительно щелевидных отверстий 4.

Электронагревательный элемент выполнен спиральным, Поверхность корпуса 1 внутри зачернена, а снаружи; отполирована. при этом корпус установлен на теплоизоляционную опору 7. 1 з.п,ф-лы, 2 ил.

1824141

Изобретение относится к гигиене и санитарии и может быть использовано о бытовых, административных и животноводческих помещениях для уничтожения мух, тараканов и других насекомых.

Цель изобретения — повышение эффективности использования и надежности, путем привлечения насекомых приманкой и блокирования их в обьеме, приспособленному к быстрому нагреву воздуха в нем до температуры, когда жизнеделтельность насекомых невозможна.

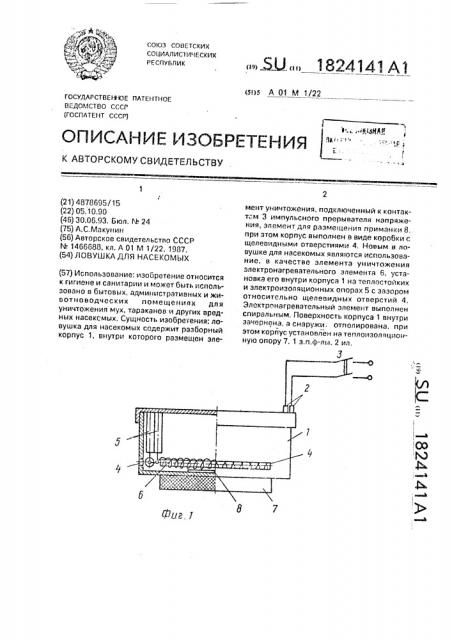

На фиг. 1 изображена ловушка для насекомых; нэ фиг, 2 — крышка корпуса с нагревательным элементом, вид снизу.

Ловушка содержит разборный корпус 1, клеммы 2, импульсный прерыватель напрлжения 3, щелевидные отверстил 4, теплостойкие и теплоизоляционные опоры 5, электронагревательный элемент 6, теплоизоляционную опору 7, приманку 8, в элементе для ее размещения, Разборный корпус 1 с клеммами 2, импульсный прерыватель напряжения с контактами 3, подключен последовательно через клеммы 2 корпуса 1 к электронагревательному элементу 6. Разборный корпус 1 оыполнен в виде коробки со щелевидными отверстиями 4 о ее стенках, о котором на теплостойких, теплоизоляционных опорах 5 установлен зле ктро н агре о отел ьн ый элемент 6 с зазором относительно щелевидных отверстий 4 и вдоль них. Электронагревательный элемент 6 выполнен спиральным, Поверхность внутри разборного корпуса 1 ээиернена, а снаружи отполирооанэ. Разборный корпус 1 установлен нэ тепло«золлционную опору 7. На дне р зборного корпуса 1 помещен элемент 3 с приманкой.

B исходном состоянии, контакты импульсного прерыоателя напряжения 3 — разомкнуты, электронагревательный элемент

6 — обесточен, его температура равна температуре окружающего воздуха. Насекомые, например тараканы, привлекаемые приманкой, расположенной в элементе 8, пролезают сквозь щелевидные отверстия 4 внутрь разборного корпуса 1. При срабатывании импульсного прерыоателя напряжения 3, напряжение питания подаетсл на электронагревательный элемент 6, Воздух внутри разборного корпуса 1 быстро нагревается до температуры близкой к температуре электронагревательного элемента 6, Горячий воздух отсекает путь назад к щелевидным отверстиям 4 насекомым. Насекомые погибают онутри разборного корпуса 1 от

55 воздействия раскаленного воздуха, Электронагревательный элемент 6 подключаетсл к источнику напрлженил периодически о течение 10-30 с, через интервалы 10-20 мин.

В качестве импульсного прерыоателя напряжения 3 может быть использован мультивибратор, часовой механизм, зарядно-разрядное устройство. При обесточивании электронагревательного элемента

6 ловушка для насекомых охлаждается до температуры окружающего воздуха, Теплый воздух из ловушки, распространялсь в помещении вновь привлекает насекомых (горячий воздух за счет диффузии способствует распространению запаха приманки 8), Они вновь проникают в ловушку.

Работа ловушки повторяется. Для удаления погибших насекомых корпус 1 раскрывают и переворачивают, Технико-экономическая эффективность от применения ловушки заключается в увеличении количества уничтоженных насекомых за счет увеличения ее безотказной работы. Пыль и твердые загрязнения не ухудшают эффективность работы ловушки, т.к. они не снижают эффективность электронагревательного элемента. Пыль из ловушки удаляется током горячего воздуха, частично сгорая при попадании непосредственно на нагревательный элемент. Все это о целом повышает надежность ловушки.

Возникновение пожара в помещении, в котором установлена ловушка, исключается за счет невысокой температуры нагрева электронагревательного элемента, не более

200 С, и наличием теплоизоляционной подставки.

Формула изобретения

1. Ловушка для насекомых, содержащая разборный корпус, внутри которого размещены элемент уничтожения, подключенный к контактам импульсного прерывателя напряжения, элемент для размещения приманки, при этом корпус выполнен в виде коробки с щелевидными отверстиями, о тлича ющаяся тем,что,сцельюповышения эффективности использования и надежности, элемент уничтожения выполнен в виде электронагревательного элемента и установлен на теплостойких и электроизоляционных опорах с зазором относительно щелевидных, отверстий.

2. Ловушка по и. 1, от л и ч а ю ща я с я тем, что поверхность корпуса внутри зачернена, а снаружи отполирована, при этом корпус установлен на теплоизоляционную опору. фаей. 2
