Композиционный двусторонний материал для верхней одежды

Композиционный двусторонний материал для верхней одежды

Иллюстрации

Показать все

Реферат



Использование: в швейной промышленности . Композиционный двусторонний материал состоит из двух слоев, соединенных термопластичным связующим. В качестве первого слоя материал включает трикотажное осноаовязаное полотно, в качестве второго слоя - тонкий хлопчатобумажный материал. В качестве термопластичного связующего использована полиэтиленовая пленка низкой плотности высокого давления , толщиной преимущественно 20 мкм. 1 табл.

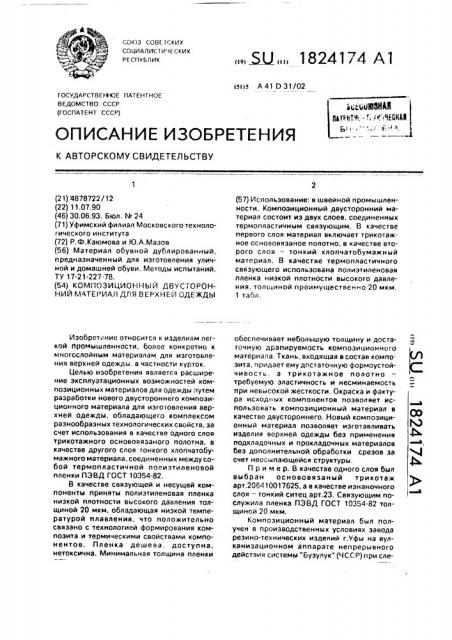

COK)3 СОВЕ ГСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5! )5 А 41 D 31/02

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ьоюЗНИ

Р((тч - т;.ОЧЕСКАМ

Б! 1, ",, „1 1: 4 и, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4878722/12 (22) 11.07.90 (46) 30.06,93. Бюл. М 24 (71) Уфимский филиал Московского технологического института (72) P.Ô,Êàþìîâà и Ю.А.Мазов (56) Материал обувной дублированный, предназначенный для изготовления уличной и домашней обуви. Методы испытаний.

ТУ 17-2 1-227-78. (54) КОМПОЗИЦИОННЫЙ ДВУСТОРОННИЙ МАТЕРИАЛ ДЛЯ ВЕГХНЕИ ОДЕЖДЫ

Изобрет ние относится к изделиям легкой промышленности, более конкретно к многослойным материалам для изготовления верхней одежды. в частности курток.

Целью изобретения является расширение эксплуатационных возможностей композиционных материалов для одежды путем разработки нового двустороннего композиционного материала для изготовления верхней одежды, обладающего комплексом разнообразных технологических свойств, за счет использования в качестве одного слоя трикотажного основовяэаного полотна, в качестве другого слоя гонкого хлопчатобумажного материала, соединенных между собой термопластичной полиэтиленовой пленки ПЭВД ГОСТ 10354-82.

8 качестве связующей и несущей компоненты приняты полиэтиленовая пленка низкой плотности высокого давления толщиной 20 мкм, обладающая низкой температурой плавления, что положительно связано с технологией формирования компоэита и термическими свойствами компонентов. Пленка дешева, доступна, нетоксична. Минимальная толщина пленки

„„JIB„„1824174 А1 (57) Использование: в швейной промышленности. Композиционный двусторонний материал состоит из двух слоев, соединенных термопластичным связующим. В качестве первого слоя материал включает трикотажное основовязаное полотно, в качестве второго слоя — тонкий хлопчатобумажный материал. В качестве термопластичного связующего использована полиэтиленовая пленка низкой плотности высокого давления, толщиной преимущественно 20 мкм, 1 табл. обеспечивает небольшую толщину и достаточную драпируемость композиционного материала. Ткань, входящая в сосТВВ композита, придает ему достаточную формоустойчивость. а трикотажное полотно требуемую эластичность и несминаемость при невысокой жесткости, Окраска и фактура исходных компонентов позволяет использовать композиционный материал в качестве двустороннего. Новый композиционный материал позволяет изготавливать иэделия верхней одежды беэ применения подкладочных и прокладочных материалов без дополнительной обработки срезов за счет неосыпающейся структуры, Пример. В качестве одного слоя был выбран основовязаный трикотаж арт.206410017625, а в качестве изнаночного слоя — тонкий ситец арт.23. Связующим послужила пленка ПЭВД ГОСТ 10354-82 толщиной 20 мкм.

Композиционный материал был получен в производственных условиях завода резино-технических изделий г.уфы на вулканизационном аппарате непрерывного действия системы "Бузулук" (ЧССР) при сле1824174 ний вид и хорошие эксплуатационные свойства в течение длительного периода, неприятных ощущений у носчиков и расслаивания компонентов во время опытной носки не наблюдалось.

Формула изобретения

Текннческне кврвктерисгикн компоантв а сравнении с имечнцимисл аналогамн

Драпнруемость, рад

Прочность на сдвиг, МПв

Теплопргн аодг ъсть, Вт /м гамид жесткость ньагибоа, 10 Нм/рвд

Стойкость к многократному изгибу

ГОСТ

8978-75. число цнк лоа

Прочность на расслагн

° ание, Н/и, ГОСТ 676875

Поверки Толщина, стива плот- и . 10 ность. кг/м 10

Воадук проницаемость. дна/м14

ГО Т

12088-77 р н10П4

1 Дублирований обувной материал

4175/911108 нв основе ППУ TY

17-21-227-78

2. Пальтоаал ткань врт.

45530 с

3. компоаит

206410017625/2 Трнксит На основе пленки

ПЭВД ГОСТ

10354-82 толщиной 20 мкм

82.8 0.1

О 18 ч 001

0.57

180+ 0.001

5692 й.08

450+ 3,8 2.03+ 0,01

1099+ 6,4 015

0.56

495 3,2 1,2 0,08

0,12 + 0.01 14948

40,3 щ 2.8 0.072

0.50

5.02

317 + 0,01

352 и 3,4 0.94 ч 0.015

Составитель P.Êàþìîâà

Техред М.Моргентал Корректор И.Муска

Редактор Т,Горячева заказ 2203 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 дующих режимах: температуре 165 С, давлении 75 кг/см, скорости движения матет . риала 0,6 м /мин.

Полиэтиленовая пленка. частично расплавляясь, приводит к образованию сквозных пор в структуре материала, что позволяет сохранить воэдухопроницаемость. Наличие воздушных прислоек в комп озите придает материалу высокие теплоэащитные свойства, что позволяет ис- "0 пользовать данный материал для изготовления верхней одежды (таблица), Применение нового композиционного материаладля изготовления детских курток по разработанной технологии позволило повысить производительность труда на

10,8$ по сравнению с действующей технологией.

Опытная носка детских курток показала, что иэделия сохранили красивый внеш- 20

Композиционный двусторонний материал для верхней одежды, состоящий иэ двух слоев, соединенных термопластичным связующим, от л и ч а ю щи и с я тем, что в качестве первого слоя материал включает трикотажное основовязаное полотно, в качестве второго слоя — тонкий хлопчатобумажный материал, а в качестве термопластичного связующего использована полиэтиленовая пленка низкой плотности высокого давления, толщиной преимущественно 20 мкм.
