Козырек для защиты водителя от ослепления светом фар транспорта

Козырек для защиты водителя от ослепления светом фар транспорта

Иллюстрации

Показать все

Реферат



В качестве средства индивидуальной защиты Сущность изобретения: козырек для защиты от ослепления водителя светом фар транспорта содержит обод с ремешком, охватывающим голову водителя, теневой экран и шторку. Теневой экран вырезан до оси симметрии козырька с противоположной стороны движения встречного транспорта. Шгорка установлена перпендикулярно теневому экрану вдоль всей оси симметрии козырька и жестко закреплена на нем. 3 ил

g

СOYÇЗ СОВЕ TCKÈÕ

ОЦИА Л И С 1И -IF I K ÈÕ

РЕСПУЬЛИК (SI)s А 42 В 1/06

ГОСУ!1АРСТВЕЯК)Е ПАТЕНТНОЕ

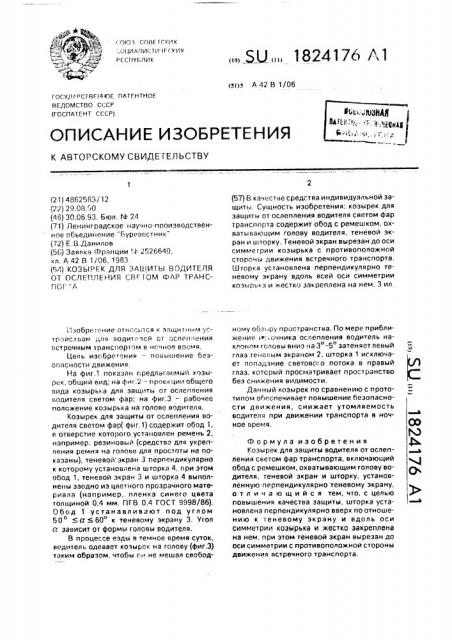

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕ ГЕЛЬСТВУ (21) 4862563/12 (22) 29.08,90 (46) 30.06.93, Бюл. М 24 (71) Ленинградское научно-производственное объединение "Буревестник" (72) Е. В.Данилов (5Ц Заявка Франции! Е 2526640, кл. А 42 В ">/06, 1983. (54) козы, FK для злшиты Водителя

OT ОСЛЕПЛЕНИЯ СВг10М ФЛР ТРАНСПОГ /.

i зобре ение отнес, тся к защитным стройстоам для води1 лей GT ослепления встречным транспортом в ночное время, Цель изобретения — повышение безопасности движения, На фиг.1 показан гредлагземый козырек, общий вид; на фиг.2 — проекции общего вида козырьк,а для защиты от ослепления водителя светом фар; на фиг,З вЂ” рабочее положение козырька на голове водителя.

Козырек для защиты от ослепления водителя светом фар(фиг,l) содержит обод 1, в отверстие которого установлен ремень 2, например, резиновый (средства для укрепления ремня на голове для простоты не показаны), теневой экран 3 перпендикулярно к которому установлена шторка 4, при этом обод 1, теневой экран 3 и шторка 4 выполнены заодно из цветного прозрачного материала (например, пленка синего цвета толщиной 0,4 мм, ПГВ 0,4 ГОСТ 9998/86).

Обод 1 устанавливают под углом

50 <à 9 60 к теневому экрану 3. Угол а зависит от формы головы водителя.

В процессе езды в темное время суток, водитель одевает козырек на голову (фиг.3) таким образом, чтобы о«не мешал свобод„., 50„„ 1824170 Р,1 (57) В качестве средства индивидуальной защиты. Сущность изобретения: козырек для защиты от ослепления водителя светом фар транспорта содержит обод с ремешком, охватывающим голову водителя, теневой экран и шторку. Теневой экран вырезан до оси симметрии козырька с противоположной стороны движения встречного транспорта, Шторка установлена перпендикулярно теневому экрану вдоль всей оси симметрии козыоька и жестко закреплена на нем. 3 ил. ному обзору пространства. По мере приближения i î÷íèêа ослепления водитель наклоном головы вниз на 3 — 5 затеняет левый глаз тенегым экраном 2, шторка 1 исключает попадание светово,о потока в правый глаз, который просматривает пространство без снижения видимости.

Данный козырек по сравнению с прототипом обеспечивает повышение безопасности движения, снижает утомляемость водителя при движении транспорта в ночное время.

Формула изобретения

Козырек для защиты водителя от ослепления светом фар транспорта, включающий обод с ремешком, охватывающим голову водителя, теневой экран и шторку, установленную перпендикулярно теневому экрану, отличающийся тем, что, с целью повышения качества защиты, шторка установлена перпендикулярно вверх по отношению к теневому экрану и вдоль оси симметрии козырька и жестко закреплена на нем, при этом теневой экран вырезан до оси симметрии с противоположной стороны движения встречного транспорта, 24176

Ф ю.

5Qа Щ

Составитель Е.Данилов

Техред М.Моргентал Корректор И.Муска

Редактор

Заказ 2203 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. ужгород, ул.Гагарина, 101
