Устройство для упаковывания в пленку изделий типа тел качения

Устройство для упаковывания в пленку изделий типа тел качения

Иллюстрации

Показать все

Реферат



Использование: изобретение касается устройства для упаковывания в пленку изделий типа тел качения разнообразной формы на вогнутой поверхности поддона. Сущность изобретения: устройство содержит конвейер с ложементами приспособления для подачи изделий, сталкиватель, приспособление для подачи пленки и узел запечатывания, включающий платформу и сварочные траверсы. Приспособление для группирования изделий выполнено в виде поддона с вогнутой поверхностью и установлено на платформе узла запечатывания. Изделия вместе с пленкой сталкивают на поддон, где они группируются за счет скатывания в углубление поддона. Затем пакет запечатывают и удаляют. 4 ил.

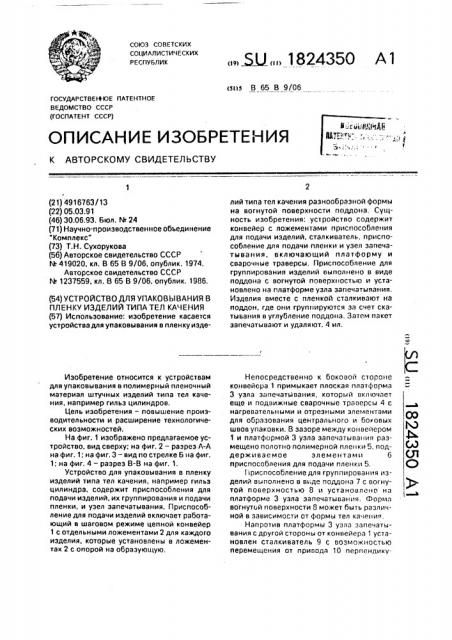

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБ!1ИК (я)э В 65 В 9/06

ГОСУДАРСТВЕН-ЮЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4916763/13 (22) 05.03.91 (46) 30.06.93. Бюл. N 24 (71) Научно-производственное обьединение

"Комплекс" (73) Т.Н. Сухорукова (56) Авторское свидетельство СССР

hL 419020, кл. В 65 В 9/06, опублик. 1974.

Авторское свидетельство СССР

М 1237559, кл. В 65 В 9/06, опублик. 1986, (54) УСТРОЙСТВО ДЛЯ УПАКОВЫВАНИЯ В

ПЛЕНКУ ИЗДЕЛИЙ ТИПА ТЕЛ КАЧЕНИЯ (57) Использование: изобретение касается устройства для упаковывания в пленку иэдеИзобретение относится к устройствам для упаковывания в полимерный пленочный материал штучных изделий типа тел качения, например гильз цилиндров.

Цель изобретения — повышение производительности и расширение технологических воэможностей.

На фиг. 1 изображено предлагаемое устройство, вид сверху; на фиг. 2 — разрез Л-А на фиг. 1; на фиг. 3 — вид по стрелке Б на фиг.

1; на фиг. 4 — разрез В-В на фиг. 1.

Устройство для упаковывания в пленку изделий типа тел качения, например гильз цилиндра, содержит приспособления для подачи иэделий, их группирования и подачи пленки, и узел эапечатывания. Приспособление для подачи изделий включает работающий в шаговом режиме цепной конвейер

1 с отдельными ложементами 2 для каждого изделия, которые установлены в ложементах 2 с опорой на образующую.

„„53J „„1824350 А1 лий типа тел качения разнообразной формы на вогнутой поверхности поддона. Сущность изобретения: устройство содержит конвейер с ложементами приспособления для подачи изделий, сталкиватель, приспособление для подачи пленки и узел эапечатывания, включающий платформу и сварочные траверсы. Приспособление для группирования иэделий выполнено в виде поддона с вогнутой поверхностью и установлено на платформе узла запечатыяания, Изделия вместе с пленкой сталкивают на поддон, где они группируются за счет скатывания в углубление поддона. Затем пакет запечатывают и удаляют. 4 ил.

Непосредственно к боковой стороне конвейера 1 примыкает плоская плат4 орма

3 узла запечатывания, который включает еще и подвижные сварочные траверсы 4 с нагревательными и отрезными зле лентами для образования центрального и боковых швов упаковки. В зазоре между конвейером

1 и платформой 3 узла запсчатывания размещено полотно полимерной пленки 5, поддерживаемое элементами 6 приспособления для подачи пленки 5.

Приспособление для груп пирования изделий выполнено в виде поддона 7 с вогнутой поверхностью 8 и установлено на платформе 3 узла эапечатывания, Форма вогнутой поверхности 8 может быть различной в зависимости от формы тел качения.

Напротив платформы 3 узла запечатывания с другой стороны от конвейера 1 установлен сталкиватель 9 с воз ложностью перемещения от привода 10 перпендику1824350 лярно направлению перемещения конвейера 1 и взаимодействия одновременно с несколькими изделиями. За платформой 3 смонтировано устройство для приема готовых упаковок 11, 5

Устройство работает следующим образом.

Шаговый конвейер . перемещает иэделия с позицией технологической обработки, например мойки, сушки и консервации, в зону работы сталкивателя 9, который перемещает несколько, например четыре изделия с конвейера 1 непосредственно на платформу 3 узла эапечатывания, оснащенного поддоном 7 приспособления для группирования изделий. Одновременно производят подачу пленки 5 с помощью элементов 6 приспособления для подачи пленки 5, которая разматываясь, свободно 20 облегает иэделия.

Изделия, огибаемые пленкой 5, в первый момент располагаются на вогнутой поверхности 0 произвольно, а затем скатываются в нижнее положение и группи- 25 руются вплотную друг к другу. Перекатывание изделий происходит внутри пленочной оболочки, т,к. трение последней о поверхность 8 значительно превышает трение качения изделий по пленке, что удерживает ее 30 от смещения и образования складок. Далее включают привода и нагревательные элементы сварочных траверс 4, которые при сведении образуют центральный L1 боковые сварные швы упаковки. Далее цикл повторя- 35 ется. Перемещением новой группы изделий готовую упаковку сталкивают с платформы

3 на устройство для приема готовых упаковок 11.

При переналадке устройства для упако- 40 вывания изделий иной формы поддон 7 приспособления для группирования изделий заменяют на другой, соответствующий форме этих изделий.

Предлагаемое устройство для упаковывания в пленку изделий типа тел качения позволяет повысить производительность и расширить технологические возможности устройства за счет обеспечения быстрого и простого групнирования иэделий типа тел качения разнообразной формы на вогнутой поверхности поддона. Совмещение операции группирования изделий с операцией запечатывания упаковки позволяет вдвое повысить производительность процесса упаковы ва ния изделий. Однократное перемещение изделий с ложементов конвейера на позицию запечатывания при незначительном перекатывании и слабом соударении иэделий позволяет расширить возможности использования устройства для иэделий с поверхностью, чувствительной к соударениям, например, для изделий с легкоповреждаемым защитным покрытием, а также для хрупких и легкоснимаемых изделий. Выполнение поддона с вогнутой поверхностью сьемным позволяет подбирать оптимальную форму вогнутой поверхности для конкретной формы изделий, обеспечивает быструю переналаживаемость устройства.

Ф о р мул а из обре те н ия

Устройство для упаковывания в пленку изделий типа тел каченил, содержащее приспособления для подачи изделий, их группи рования и подачи пленки, сталкиватель и узел запечатывания. включающий платформу и сварочные траверсы, о т л и ч а ю щ е ес л тем, что, с целью повышения производительности и расширения технологических воэможностей, приспособление для группирования иэделий выполнено в виде поддона с вогнутой поверхностью и установлено на платформе узла эапечатывания.

1824350

1824350

Составитель Т. Сухорукова

Техред М.Моргентал Корректор М, Куль

Редактор С, Кулакова

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101

Заказ 2211 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва. Ж-35, Раушская наб.. 4/5
