Устройство для упаковывания сыпучих продуктов в пакеты из термопластичного материала

Устройство для упаковывания сыпучих продуктов в пакеты из термопластичного материала

Иллюстрации

Показать все

Реферат



Использование: упаковывание сыпучих продуктов в пакеты из термопластичного материала в пищевой, химической и других отраслях промышленности. Сущность изобретения: устройство для упаковывания сыпучих продуктов в пакеты из термопластичного материала содержит дозатор , рукавообразователь и приспособления для образования продольного шва, протягивания рукава и запечатывания пакетов . Приспособление для протягивания рукава выполнено о виде полой трубчатой оправки, установленной внутри т руОы рукавообраэователя с возможностью перемещения вдоль нее. 2 ил.

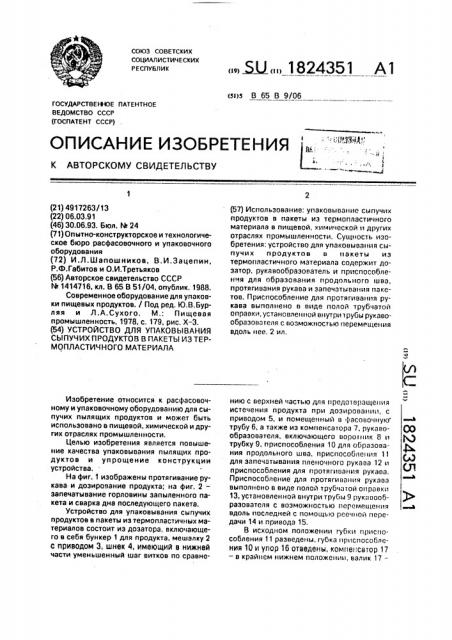

СОЮЗ СОВЕТСКИХ

СОЦИАЛ И СТИЧ Е С К ИХ

РЕСПУБЛИК (sl)5 В 65 В 9/06

ГОСУДАРСТВЕН-ЮЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4917263/13 (22) 06.03.91 (46) 30.06.93. Бюл. N. 24 (71) Опытно-конструкторское и технологическое бюро расфасовочного и упаковочного оборудования (72) И.Л.Шапошников, В.И.Зацепин, Р,Ф.Габитов и О.И.Третьяков (56) Авторское свидетельство СССР

N. 1414716, кл. В 65 В 51/04, опублик. 1988.

Современное оборудование для упаковки пищевых продуктов. / Под ред. Ю,В.Бурляя и Л.А.Сухого. М,: Пищевая промышленность, 1978, с. 179, рис. Х-З. (54) УСТРОЙСТВО ДЛЯ УПАКОВЫВАНИЯ

СЫПУЧИХ ПРОДУКТОВ В ПАКЕТЫ ИЗ ТЕРМОПЛАСТИЧНОГО МАТЕРИАЛА

Изобретение относится к расфасовочному и упаковочному оборудованию для сыпучих пылящих продуктов и может быть использовано в пищевой, химической и других отраслях промышленности.

Целью изобретения является повышение качества упаковывания пылящих продуктов и упрощение конструкции устройства..

На фиг. 1 изображены протягивание рукава и дозирование продукта; на фиг. 2— запечатывание горловины запыленного пакета и сварка дна последующего пакета.

Устройство для упаковывания сыпучих продуктов в пакеты из термопластичных материалов состоит из доэатора, включающего в себя бункер 1 для продукта, мешалку 2 с приводом 3, шнек 4, имеющий в нижней части уменьшенный шаг витков по сравнс„„Я „„1824351 А1 (57) Использование: упаковывание сыпучих продуктов в пакеты иэ термопластичного материала в пищевой, химической н других отраслях промышленности. Сущность изобретения: устройство для упаковывания сыпучих продуктов в пакеты из термопластичного материала содержит дозатор, рукавообразователь и приспособления для образования продольного швэ, протягивания рукава и запечэтывания пакетов. Приспособление для протягивания рукава выполнено в виде полой трубчатой оправки, установленной внутри t рубы рукэвообразовэтеля с воэможностью перемещения вдоль нее. 2 ил. нию с верхней частью для прсдо1врэщения истечения продукта при дозированин, с приводом 5, и помещенный в фэсовочную" трубу 6, а также из компенсатора 7. рукавообраэователя, включающего ворогник 8 и трубку 9, приспособления 10 для образования продольного шва, приспособления 11 для эапечатывания пленочного рукава 12 и приспособления для протягивания рукаоэ.

Приспособление для протягиээния рукава выполнено в виде полой трубчатой оправки

13, установленной внутри трубы Q рукээообразовэтеля с возможностью перемещения вдоль последней с помощью реечной передачи 14 и привода 15.

В исходном положении губки приспособления 11 разведены, губка приспособления 10 и упор 16 отведены, компепсатор 17 — в крайнем нижнем положеIIèLi, валик 17—

1024351,0 неподвижен, оправка 13 — в крайнем верхнем положении,шпак 4 — неподвижен, под торцом трубы 9 на рукаве 12 с».ареи поперечный шов губками приспособления 11.

Устройство для уиаковыва"ия сыпучих г продуктов в пакеты из термопластичных пленочных материалов работает следующим образом.

Пленка 10 с рулона 19, о1ибая комг1енсатор 7, сворачиваегся воротником 0 вокруг трубы 9 и сваривается в продольном направлении губкой приспособления 10. причем рулон 19 вращается валиком 17 с приводом 20.

Включается привод 15 и оправка 13 совершает ход вниз и, упираясь своим торцом в днище сваренного пленочного рукава 12, протягивает участок последнего на необходимую длину и одновременно перекрывает (запирает) его, предотвращая тем самым эа- 20 иыление внутренних поверхностей упомянутого рукава при доэировании продуктов, Одновременно вращается шнек 4, подающий пылящий сыпучий продукт. Целее оправка 13 возвращается l3 крайнее верхнее "=->

2г положение, а продукт остается в пленочном рукаве. Затем ири смыкании губок приспособления 11 осуществляется сварка двух поперечных швов и отрезание пленки в зоне между ними. Заполненный продуктом пакет 30

21 поступает на последующие технологические операции.

Благодаря тому, что приспособление для протягивания рукава выполнено в виде полой трубчатой оправки, установленной внутри трубы рукавообраэователя с воэможностью перемещения вдоль нее, оно выполняет одновременно и функцию приспособления для защиты внутренней поверхности рукава от запыления, что существенно упрощает конструкцию устройства и повышает качество упаковывания пылящих продуктов в пакеты из термопластичного материала.

Формула изобретения

Устройство для упаковывания сыпучих продуктов в пакеты из термопластичного материала, содержащее дозатор, рукавообраэователь, вкгиочающий трубу и воротник, приспособление для образования продольного шва, приспособление для протягивания рукава и приспособление для заиечатывания пакетов, о т л и ч а ю щ е е с я тем, что. с целью повышения качества упаковываиия пылящих продуктов и упрощения конструкции, приспособление для иротягиоания рукава выполнено в виде полой трубчатой оправки, установленной внутри трубы рукавообразователя с возможностью перемещения вдоль нее.

1824351 —W)(Рь

)1 )1 2) L йиг2
