Индукционный счетчик электрической энергии

Индукционный счетчик электрической энергии

Иллюстрации

Показать все

Реферат



Сущность изобретения: счетчик содержит стойку, на которой укреплены параллельная обмотка напряжения, выполненная на Ш-образном магнитопроводе, с механизмами балансировки и регулировки малых нагрезок, и последовательная обмотка тока, выполненная на П-образном магнитопроводе с противополюсом и регулировочным элементом фазы, а также поворотный диск, отсчетный механизм и тормозной механизм . Стойка выполнена прямоугольной в виде основания из листового металла Г-образного сечения по всему периметру и снабжена центральной перемычкой П-образной формы с вертикальной опорной полкой, параллельной опорным полкам верхней и нижней сторон основания стойки, снабженными лапками с установочными гнездами. Опорные полки снабжены соосными отверстиями, служащими для крепления опор поворотного диска. На перемычке магнитопровода обмотки напряжения со стороны центральной ветви выполнена сочленяющаяся с ней прямоугольная выемка, а на протовопаложной стороне перемычки выполнен центральный выступ, взаимодействующий с торцовыми поверхностями ветвей П-образного магнитопровода обмотки тока и расположенной между ними пластиной противополюсэ, снабженный подвижным регулировочным элементом, служащим для перераспределения потока. 5 ил -W Ё

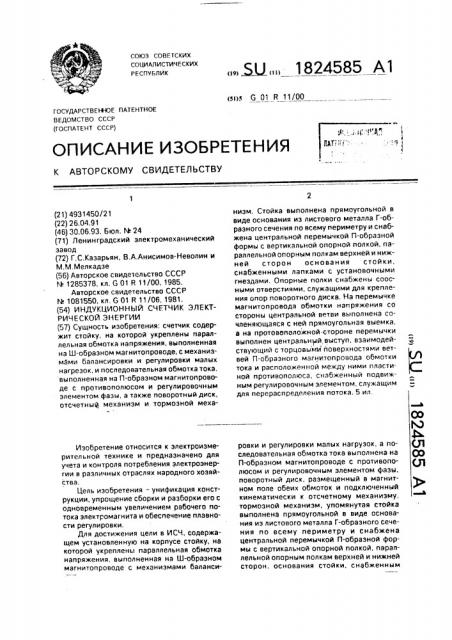

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (sl)s G 01 R 11/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (2 Ц 4931450/21 (22) 26,04.91 (46) 30.06,93. Бюл. М 24 (71) Ленинградский электромеханический завод (72) Г.С,Казарьян, В.А.Анисимов-Неволин и

M.M.Måëêàäçå (56) Авторское свидетельство СССР

М 1285378, кл, G 01 R 11/00, 1985.

Авторское свидетельство СССР

М 1081550, кл. G 01 R 11/06, 1981. (54) ИНДУКЦИОННЫЙ СЧЕТЧИК ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ (57) Сущность изобретения: счетчик содержит стойку, на которой укреплены параллельная обмотка напряжения, выполненная на Ш-образном магнитопроводе, с механизмами балансировки и регулировки малых нагрезок, и последовательная обмотка тока, выполненная на П-образном магнитопроводе с противополюсом и регулировочным элементом фазы, а также поворотный диск, отсчетны@ механизм и тормозной мехаИзобретение относится к электроизмерительной технике и предназначено для учета и контроля потребления электроэнергии в различных отраслях народного хозяйства, Цель изобретения — унификация конструкции, упрощение сборки и разборки его с одновременным увеличением рабочего потока электромагнита и обеспечение плавности регулировки.

Для достижения цели в ИСЧ, содержащем установленную на корпусе стойку, на которой укреплены параллельная обмотка напряжения, выполненная на Ш-образном магнитопроводе с механизмами баланси„„. Ж„„1824585 А1 низм, Стойка выполнена прямоугольной в виде основания из листового металла Г-образного сечения по всему периметру и снабжена центральной перемычкой П-образной формы с вертикальной опорной полкой, параллельной опорным полкам верхней и нижней сторон основания стойки, снабженными лапками с установочными гнездами. Опорные полки снабжены соос. ными отверстиями, служащими для крепления опор поворотного диска, На перемычке магнитопровода обмотки напряжения со стороны центральной ветви выполнена сочленяющаяся с ней прямоугольная выемка, а на протовоположной-стороне перемычки выполнен центральный, выступ, взаимодействующий с торцовыми поверхностями ветвей П-образного магнитопровода обмотки тока и расположенной между ними пластиной противополюса, снабженный подвижным регулировочным элементом, служащим для перераспределения потока. 5 ил. ровки и регулировки малых нагрузок, а последовательная обмотка тока выполнена на

П-образном магнитопроводе с противополюсом и регулировочным элементом фазы. поворотный диск, размещенный в магнитном поле обеих обмоток и подключенный кинематически к отсчетному механизму, тормозной механизм, упомянутая стойка выполнена прямоугольной в виде основания иэ листового металла Г-образного сечения по всему периметру и снабжена центральной перемычкой П-образной формы с вертикальной опорной полкой, параллельной опорным полкам верхней и нижней сторон, основания стойки, снабженным

1824585

20

30

55 лапками с установочными гнездами, все упомянутые опорные полки снабжены соосными отверстиями, служащими для крепления опор поворотного диска, а на перемычке магнитппровода обмотки напряжения со стороны центральной ветви выполнена сочленя<ощаясч с ней прямоугольная выемка, а на противоположной стороне перемычки выполнен центральный выступ, взаимодействующий с торцовыми поверхностями ветвей П-образного магнитопронода обмотки тока и pBcllo ложен ной между ними пластиной протинополюса, при этом регулироночный механизм выполнен в виде установленного в пластине противовеса магнитопровода обмотки тока подвижного элемента, служащего для перераспределения потока.

Предлагаемое техническое решение позволяет унифицировать конструкцию ИСЧ, а также упростить сборку и разборку его благодаря выполнению конструкции стойки из листового металла Г-образного сечения, снабженной центральной перемычкой П-образной формы с вертикальной опорной полкой, н которой выполнено отверстие, соосное отверстиям опорных полок верхней и нижней сторон основания, Одновременное увеличение рабочего потока электро<ла нита и обеспечение плавности регулировки достигается выполнением перем<.<чки магнитопрпнода обмотки напряжения с выемкой и выступом. взаимодействующим с ветвями магнитопровода обмо<ки тока.

На фиг. 1 представлен индукционный счетчик электрической энергии (в трехфаэном исполнении) без крышки, общий вид; на фиг. 2 — то же, нид сбоку; на фиг. 3 — стойка, общий нид в аксонометрии; на фиг. 4 — общий нид н аксонометрии магнитопронода обмотки напряжения; на фиг. 5- общий вид я аксонометрии магнитопроводэ обмотки тока с протинополюсом, В корпусе 1 (фиг. 1 и 2) с элементами 2 и 3 н<<ешнего подкл<очения и фиксации рабочего поло:кения счетчика закреплен измерительный механизм 4. состоящий из стойки 5 с закрепленными на стойке обмотками 6 тока с П-образным магнитопронодом

7 и обмотками 8 напряжения с Ш-образными магнитопроводами 9, тормозной механизм 10, состоящий из нескольких постоянных магнитов 11 с рабочим зазором

12.

Кроме того, на стойке крепится счетный механизм 13, который при помощи червячной передачи 14 связан с дисковым подвижным элементом 15, ось которого крепится в нижнем 16 и верхнем 17 подшипниках, а диски 18 подвижного элемента размещаются в рабочих зазорах 12 тормозного механизма 10 и рабочих зазорах 19 магнигопронодон обмоток тока и напряжения.

Конструкция стойки 5 (см. фи<. 3) представляет собои прямоу<ольное основание из листоного металла Г-образно<о сечения.

Стойка снабжена центральной перемычкой

20 П-образной формы с вертикальной опорной полкой 21. Опорная полка 21 расположена между опорными полками 22 и 23 соответственно верхней и нижней сторон основания стойки. Опорные полки снабжены лапками 24 с установленными гнездами (на фиг, не обозначены) и соосными отверстиями 25, служащими для крепления RQBOротных дисков 18.

Конструкция стоики 5 предусматривает жесткую с.иксацию основных узлов ИСЧ с необходимой точностью и может быть использована н конструкциях ИСЧ различных типоразмеров, обеспечивая унификацию конструкции и упрощение сборки и разборки счетчика.

Тормозной маханизм 10 также фиксируется неподвижно, а постоянные магниты 11 тормоэно<о механизма имеют жестко фиксированное положение с постоянным зазором GE3 дополнит яbrl<* ре<,<лирующих узлов.

В конструкции сче«ика все рс<улироьки осуществляются а счет изменения параметров рабочего магнитно о потка обмотки

8 напряжения. При этом на перемычке 26

Ж-образного магни1.>провода 9 (см. фиг. 4) обмотки 8 напря>кения со стороны центральной ветви 27 магнитопронода выполнена сочленяющаяся с ветвью 27 прямоугольная выемка 28. С прогиноположной стороны выемки 28 на перемычке 26 выполнен центральный выступ 29, взаимодействующий с торцовыми поверхностями

30 (см, фиг, 5) ветвей 31 П-образного магнитопронода 7 обмотки 6 тока и расположенный между пластиной 32 протиповолюса, Регулировочный механизм представляет собой подвижной элемент 33, установленный в пластине 32 протинополюса магнитопровода 7 обмотки 6 тока Подвижный элемент г<ерераспредел«ет магнитные потоки при перемещении его в ту или иную сторону, Такое выполнение регулятора малых нагрузок обеспечивает плавность регулировки и позволяет расширить его диапазон.

Работа счетчика, как и любого индукционного измерительного прибора, основана на взаимодействии рабочих магнитных потоков обмоток 6 тока и 8 напряжения, Рабочие магнит;<ые потоки обмоток тока и

1824585 напряжения, пересекающего диск 18, наводят в диске токи, которые, взаимодействуя с этими потоками, создают вращающий момент, пропорциональный произведению потоков и синусу угла сдвига фаз между ними, а обеспечиваемый тормозным элементом тормозной момент пропорци, онален скорости вращения диска.

Таким образом, показания счетного механизма 13, кинематически связанного с диском 18, фиксируют потребление энергии в измеряемой цепи.

Таким образом, основой конструкции счетчика является стойка, которая за счет лапок опорных полок обеспечивает фиксацию всех основных узлов измерительного механизма. Изменение конструкции магнитопровода обмотки напряжения и регулировочного элемента малых нагрузок в совокупности обеспечивает унйфикацию конструкции, уменьшение зоны разброса параметров счетчика, автоматизацию сборки и регулировки счетчика, улучшение основных метрологических характеристик счетчика, а также снижение собственного потребления энергии. о

Формула изобретения

Индукционный счетчик электрической энергии, содержащий корпус со стойкой, на которой закреплены обмотка напряжения на Ш-образном магнитопроводе с механизмами балансировки и регулировки малых нагрузок, последовательная обмотка тока

35 на П-образном магнитопроводе с противополюсом и регулировочным элементом фазы, поворотный диск с осью, кинематически соединенный с отсчетным механизмом, и тормоэнс и механизм, отличающийся тем, что,с целью повышения технологичности и улучшения эксплуатационных характеристик, стойка выполнена в виде прямоугольного основания из листового металла

Г-образного сечения с центральной П-образной перемычкой, при этом верхняя и нижняя стороны основания стойки и П-образная перемычка выполнены с опорными полками, перпендикулярными плоскости основания стойки и выполненными с центральными отверстиями для оси поворотного диска и лапками, выполненными с установочными гнездами и расположенными перпендикулAрно плоскостям основания стойки и опорных полок, Ш-образный магнитопровод обмотки напряжения выполнен с перемычкой, в которой со стороны центрального полюса Ш-образного магнитопровода выполнен паэ, а с противоположной стороны — выступ, расположенный между полюсами П-образного магнитопровода, обмотки тока, между боковыми сторонами которого размещен подвижный регулировочный элемент фазы, причем обмотки напряжения и тока закреплены s гнездах лапок на опорных полках верхней и нижней сторон основания стойки, а-тормозной механизм закреплен в гнездах лапок на опорной полке П-образной перемычки, 1824585

1824585

1824585

1824585 ог Ю
