Реферат



Использование, изобретение предназначено для измерения шумового отношения смесительных и детекторных диодов. Сущность, устройство содержит блок задания режима измеряемого диода, генератор переменного тока, диодную камеру, широкополосный малошумящии усилитель, узкополосный усилитель с квадратичной характеристикой, настроенный на частоту fi. детектор, интегратор, делитель, индикатор В устройство введены N-1 усилителей с квадратичной амплитудной характеристикой , два многоканальных переключателя, два электронных переключателя блок запоминания , электронный выключатель, блок вычитания, ждущий мультивибра ор и ка. 2 ил

СОК ) 3 СОВЕ (СКИХ

I.(Я !ИЛЛИСтИ II-CI(VIX лг. Спуьлик

А1 (ч) G 01 R 29/26

I O(:YQAPCTf3E III ÎÅ ПАIE Н IIIOF ведомство ссс

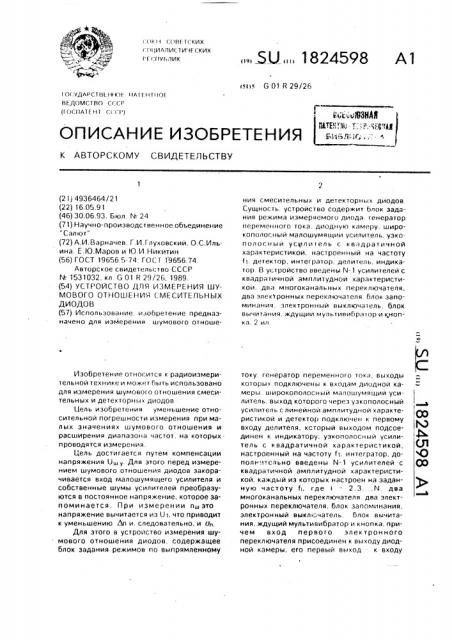

< оспдтгн! сс(:и) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ л

i k (2 1) 4936464/2 1 (22) 16.05.91 (46) 30.06,93, Бюл. N". 24 (71) Научно-производственное обьединение

"Салют" (72) А.И.Варначев, Г.И. Глуховский, О.С.Ильина, Е.Ю.Маров и Ю.И.Никитин (56) ГОСТ 19656 5-74: ГОСТ 19656.74.

Авторское свидетельство СССР

М 1531032, кл. G О1 R 29/26, 1989. (54) УСТРОИСТВО ДЛЯ ИЗМЕРЕНИЯ ШУМОВОГО ОТНОШЕНИЯ C,MÅÑÈTÅËÜÍÛÕ

ДИОДОВ (57) Использование. изобретение предназначено для измерения шумового отношеИзобретение относится к радиоизмерительной технике и может быть использовано для измерения шумового отношения смесительных и детекторных диодов

Цель изобретения уменьшение относительной погрешности измерения при малых значениях шумового отношения и расширения диапазона частот, на которых. проводятся измерения.

Цель достигается путем компенсации напряжения U у. Для этого перед измерением шумового отношения диодов эакорачивается вход малошумящего усилителя и собственные шумы усилителей преобразуются в постоянное напряжение. которое запоминается. При измерении п это напряжение вычитается из UI, что приводит к уменьшению hn и. следовательно, и Ол, Для этого в устройство измерения шумового отношения диодов. содержащее блок задания режимов по выпрямленному

„„50 „„1824598 ния смесительных и детекторных диодов.

Сущность. устройство содержит блок задания режима измеряемого диода. генератор переменного тока. диодную камеру, широкополосный малошумящии усилитель, узкоп о л о с н ы и y c III n v r e n b с к в а д р а т и ч н о и характеристикои, настроенный на частоту

t), детектор, интегратор, делитель, индикатор В устройство введены N-1 усилигелей с квадратичной амплитуднои характеристикои. два многоканальных переключателя, два электронных переключа1еля блок запоминания. электронный выключатель. блок вычитания, ждущии мультивибра1ор и кнопка. 2 ил току. генератор переменного тока, выходы которых подключены к входам диоднои камеры, широкополосныи малошумящий усилитель, выход которого через узкополосный усилитель с линейной амплитудной характеристикой и детектор подключен к первому входу делителя, который выходом подсоединен к индикатору, узкополосный усилитель с квадратичной характеристикой, настроенный на частоту fI, интегратор, дополн.1тсльно введены N-1 усилителей с квадратичной амплитудной характеристикой, каждый из которых настроен на заданную частоту fI, где i — 2.3...N два многоканальных переключателя. два электронных переключателя, блок запоминания, электронный выключатель, блок вычитания, ждущий мультивибратор и кнопка, причем вход первого электронного переключателя присоединен к выходу диодной камеры, его первый выход к входу

1824 598

55 широкополосного усилителя, второй выход закорочен на корпус, выход широкополосного усилителя подключен к входу многоканал,ного переключателя, выходы которого соответственно подключены к входам N усилителей с квадратичной амплитудной характеристикой, подключаемых выходами через второй многоканальный переключатель, к входу интегратора, выход которого подсоединен к входу второго электронного переключателя, его первый выход — к первому входу блока вычитания, второй выход через блок запоминания и переключатель присоединен к второму входу блока вычитания, выход блока вычитания присоединен к второму входу делителя, выход ждущего мультивибратора подключается к управляющим входам электронных переключателей и выключателя, а вход его — к нормально разомкнутой кнопке.

На фиг.2 представлена блок-схема предлагаемого устройства. где 1 — блок задания режимов измеряемого диода, 2 — генератора переменного тока, 3 — диодная камера. 4 — первый электронный переключатель, 5 — широкополосный малошумящий усилитель, 6 — узкополосный линейный усилитель, 7 — детектор, 8 — первый многоканальный переключа гель,, 91...9п узкополосные усилители с квадратичной ам1 плитудной характеристикой на частоту f>, где I =- 1,2„,.п каналов, 10 — второй многоканальный переключатель. 11 — интегратор, 12 — второй переключатель. 13 вычитающее устройство, 14 — запоминающее устройство.

15 — электронный выключатель. 16 — делитель, 17 — индикатор, 18 — ждущий мультивибратор.

Выходы блока задания режимов измеряемого диода 1 и генератора переменного тока 2 соединены с входами диодной камеры 3, выход которой через электронный переключатель подключен к входу широкополосного малошумящего усилителя 5, выход которого соединен с входом усилителя с линеиной амплитудной характеристикой 6 и с входом многоканального переключателя 8, N выходов которого соответственно подключены к входам N уси- лителей с квадратичной характеристикой, подключаемых выходами через второй многоканальный переключатель 10 к входу интегратора 11, выход интегратора 11 подключен к входу переключателя 12, первый выход которого подсоединен к первому входу вычитающего устройства 13, а второй через запоминающее устройство 14 и вы ключатель 15 — к второму входу вычитающего устройства. Выход вычитающего устройства 13 соединен с первым входом делителя 16, Второй вход делителя 16 через детектор 7 подключен к выходу усилителя 6, а его выход подключен к индикатору 17.

Выход ждущего мультивибратора 18 подсоединен к управляющим входам электронных переключателей 14 и 12 и выключателя

15, а вход - к нормально разомкнутой кнопке.

Устройство работает следующим образом.

Вставляется измеряемый диод и на передней панели прибора нажимается кнопка

"Измерение", В этом случае на выходе ждущего мультивибратора 18 появляется перепад напряжения, который одновременно подается на переключатели 4, 12. В этом случае подключенный к корпусу второй вход переключателя 4 подсоединяется к входу усилителя 5, постоянное напряжение, пропорциональное собственным шумам усилителей 5 и 9ь с выхода интегратора 11 подается на запоминающее устройство 14, где запоминается его уровень, через время т > Tean времени запоминания запоминающего устройства. Ждущий мультивибратор возвращается в исходное состояние. В этом случае переключатель 4 подключает к входу усилителя 5 выход диодной камеры 3 с измеряемым диодом. а переключатель 12 подключает вход интегратора 11 к первому входу вычитающего устройства 13. На второй вход вычитающего устройства 13 подается постоянного напряжение U»> с выхода запоминающего устройства 14. В вычитающем устройстве происходит вычитание из напряжения Ui напряжения 0з, равного

U<,у.

В результате этого происходит уменьшение систематической ошибки измерения

40 до уровня случайной, Практическая реализация предлагаемого устройства возможна на базе типовых радиотехнических элементов: микросхем серии К547КП16, 140УД7, К157УД2.

45 КПС1046, КП561 и транзисторов КТ307. 315, 715, 3107, КП103, 307, По сравнению с прототипом предлагаемое устройство позволяет на 30 повысить точность измерения за счет уменьшения относительной погрешности измерения при малых значениях шумового отношения. а также повысить производительность измерения. Особенно это существенно при необходимости измерять шумовое отношение диода на различных частотах. В этом случае систематическая ошибка будет зависеть от частоты, на которой проводятся измерения.

Поэтому автоматический постоянный контроль является наиболее актуальным в многоканальном измерительном устройстве.

1824598

Затраты времени на измерение одного диода с применением прототипа составят

N 1,5 мин при малых измеряемых величинах шумового отношения. в то время как затраты на измерение шумового отношения дио- 5 да с применением предлагаемого устройства составят не более N 0,5 мин.

В результате этого при измерении одного диода экономия времени составит N 1 мин, 10

Предлагаемое устройство позволит осуществить более качественную проверку на разных частотах измерения и при малых значениях шумовых отношений, а также отбраковку диодов в производственных усло- 15 виях и на первоначальных стадиях их использования.

Формула изобретения

Устройство для измерения шумового 20 отношения смесительных диодов, содержащее блок задания режима измеряемого диода, генератор переменного тока, выходы которых подключены к входам диодной камеры, широкополосный усилитель, выход 25 которого через узкополосный усилитель с линейной амплитудной характеристикой и детектор подключен к входу делителя, который выходом подсоединен к индикатору, первый узкополосный усилитель, интегра- 30 тор, о т л и ч а ю щ е е с я тем, что, с целью уменьшения погрешности измерений при малых значениях шумового отношения и расширения диапазона частот. на которых приводятся измерения, в него дополнитель о введены (N-1) узкополосных усилителей, два многоканальных переключателя, два электронных переключателя, блок запоминания, электронный выключатель, блок вычитания, ждущий мультивибратор и кнопка, причем вход первого электронного переключателя присоединен к выходу диодной камеры, его первый выход — к входу широкополосного усилителя, второй выход — закорочен на корпус, выход широкополосного усилителя подключен к входу многоканального переключателя, выходы которого соответственно подключены к входам N узкополосных усилителей, выходы которых через второй многоканальный переключатель присоединены к входу интегратора, выход которого с соединен с входом второго электронного переключателя. его первый выход к первому входу блока вычитания, второй выход через блок запоминания и выключатель присоединен к второму входу блока вычитания, выход блока вычитания присоединен к второму входу делителя. выход ждущего мультивибратора подключен к управляющим входам электронных переключателей и выключателя, а его вход — к нормально разомкнутой кнопке.

1824598

М2.
