Реферат



I8246I

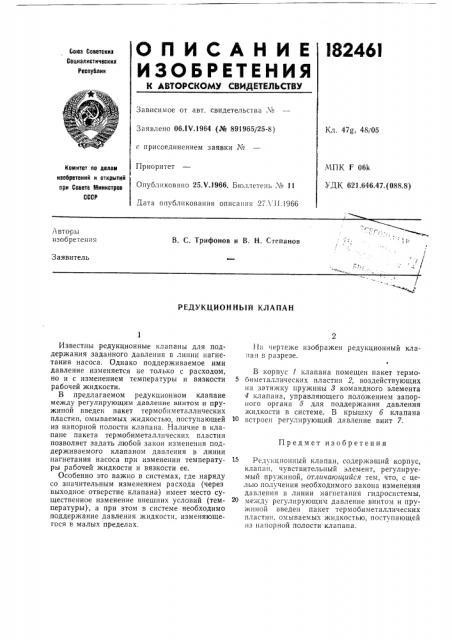

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Gaea Советскиа

Социалистичвскиа

Республик

Зависимое от авт. свидетельства ¹

Заявлено 06.1V.1964 (№ 891965(25-8) Кл. 47g, 48/05 с присоединением заявки №

МПК F 0616

УДК 621.646.47. (088.8) Приоритет

Опубликовано 25. т .1966. Бюллетень ¹ 11

Дата опубликования описания 27Л !1.1966

Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

8. С. Трифонов и В. H. Степанов

Заявитель

РЕДУКЦИОННЬ!Й КЛАПАН

На чертеже изображен редукционный клапан в разрезе.

В корпус 1 клапана помещен пакет термо5 биметаллических пластин 2, воздействующих на затяжку пружины 3 командного элемента

4 клапана, управляющего положением запорного органа б для поддержания давления жидкости в системе. В крышку б клапана

10 встроен регулирующий давление винт 7.

15 Редукцпонный клапан, содержащий корпус, клапа н, чувствительный элемент, регулируемый пружиной, отличающийся тем, что, с целью получения необходимого закона изменения давления в линии нагнетания гидросистемы, 20 между регулирующим давление винтом и пружиной введен пакет терм обиметаллических пластин, омываемых жидкостью, поступающей из напорной полости клапана.

Известны редукционные клапаны для поддержания заданного давления в линии нагнетания насоса. Однако поддерживаемое ими давление изменяется не только с расходом, но и с изменением температуры и вязкости рабочей жидкости.

В предлагаемом редукционном клапане между регулирующим давление винтом и пружиной введен пакет термобиметаллических пластин, омываемых жидкостью, поступающей из напорной полости клапана, Наличие в клапане пакета термобиметаллических пластин позволяет задать любой закон изменения поддерживаемого клапаном давления в линии нагнетания насоса при изменении температуры рабочей жидкости и вязкости ее.

Особенно это важно в системах, где наряду со значительным изменением расхода (через выходное отверстие клапана) имеет место существенное изменение внешних условий (температуры), а при этом в системе необходимо поддержание давления жидкости, изменяющегося в малых пределах.

Предмет изобретения
