Устройство для обрезки поперечных кромок листового материала

Устройство для обрезки поперечных кромок листового материала

Иллюстрации

Показать все

Реферат

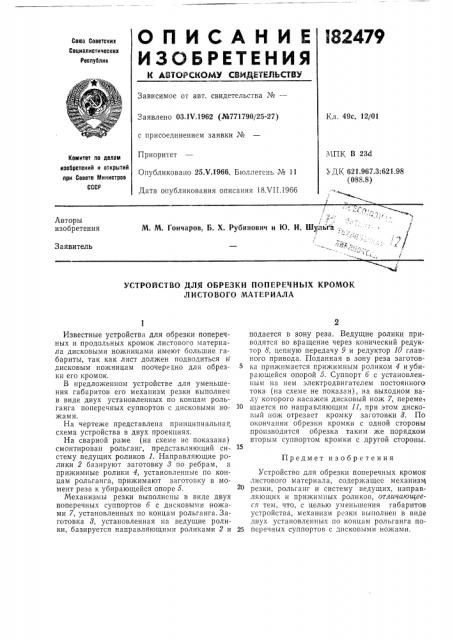

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

I82479

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 03,1V.1962 (№771790/25-27) с присоединением заявки №

Приоритет

Опубликовано 25Х.1966. Бюллетень № 11

Дата опубликования описания 18.VI I.1966

Кл. 49с, 12/01

МПК В 23d

Ъ ДК 621.967.3:621.98 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

„Ъ 4 /

1 !

-)

М. М. Гончаров. Б. Х. Рубинович и 1О. И. Шульга -.

Авторы изобретения

" (., /.1 ох 1.

Заявитель

УСТРОЙСТВО ДЛЯ ОБРЕЗКИ ПОПЕРЕЧНЫХ КРОМОК

ЛИСТОВОГО МАТЕРИАЛА

Предмет изобретения

Известные устройства для обрезки поперечных и продольных кромок листового материала дисковыми ножницами имеют большие габариты, так как лист должен подводиться к дисковым ножницам поочередно для обрезки его кромок.

В предложенном устройстве для уменьшения габаритов его механизм резки выполнен в виде двух установленных по концам рольганга поперечных суппортов с дисковыми ножами.

На чертеже представлена принципиальная, схема устройства в двух проекциях.

На сварной раме (на схеме не показана) смонтирован рольганг, представляющий си-, стему ведущих роликов 1. Направляющие ролики 2 базируют заготовку 8 по ребрам, а прижимные ролики 4, установленные по концам рольганга, прижимают заготовку в момент реза к убирающейся опоре б.

Механизмы резки выполнены в виде двух поперечных суппортов б с дисковыми ножами 7, установленных по концам рольганга. Заготовка 8, установленная на ведущие ролики, базируется направляющими роликами 2 и подается в зону реза. Ведущие ролики приводятся во вращение через конический редуктор 8, цепную передачу 9 и редуктор 10 главного привода. Поданная в зону реза заготовка прижимается прижимным роликом 4 иубирающейся опорой б. Суппорт б с установленным на нем электродвигателем постоянного тока (на схеме не показан), на выходном валу которого насажен дисковый нож 7, переме1

10 щается по направляющим 11, при этом дисковый нож отрезает кромку заготовки 8. По окончании обрезки кромки с одной стороны производится обрезка таким же порядком вторым суппортом кромки с другой стороны.

Устройство для обрезки поперечных кромок листового материала, содержащее механизм резки, рольганг и систему ведущих, направляющих и прижимных роликов, отличающееся тем, что, с целью уменьшения габаритов устройства, механизм резки выполнен в виде двух установленных по концам рольганга по25 перечных суппортов с дисковыми ножами.

182479

Ф Ф
