Патент ссср 182482
Иллюстрации
Реферат
I82482

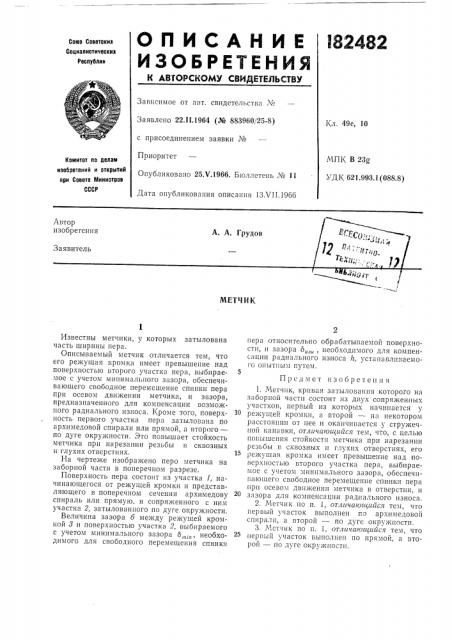

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскил
Социалистическил
Реслублин
Зависимое от авт, свидетельства Л
Заявлено 22.И.1964 (№ 883960/25-8) с присоединением заявки №
Приоритет
Опубликовано 25.1(.1966. Бюллетень № 11
Дата опубликования описания 13Х11.1966
Кл. 49е, 10
NHK, В -3g
УДК 621.993.1 (088.8) Комитет ло делам изобретений и открытий ори Совете Министров
СССР
МЕ Р1ИК
Известны метчики, у которых затылована часть ширины пера.
Описываемый метчик отличается тем, что его режущая кромка имеет превышение над поверхностью второго участка пера, выбираемое с учетом минимального зазора, обеспечивающего свободное перемещение спинки пера при осевом движении метчика, и зазора, предназначенного для компенсации возможного радиального износа. Кроме того, поверхность первого участка пера затылована по архимедовой спирали или прямой, а второго— по дуге окружности. Это повышает стойкость метчика при нарезании резьбы в сквозных и глухих отверстиях.
На чертеже изображено перо метчика на заборной части в поперечном разрезе.
Поверхность пера состоит из участка 1, начинающегося от режущей кромки и представляющего в поперечном сечении архимедову спираль или прямую, и сопряженного с ним участка 2, затылованиого по дуге окружности.
Величина зазора б между режущей кромкой 3 и поверхностью участка 2, выбираемого с учетом минимального зазора 6„„-„, необходимого для свободного перемещения спинки пера относительно обрабатываемой поверхности, и зазора б„,„, необходимого для компенсации радиального износа h, устанавливаемого опытным путем.
Предмет изобретен и я
1. Мегчик, кривая затылованпя которого на заборной части состоит из двух сопряженных участков, первый из которых начинается у
10 режущей кромки, а второй — на некотором расстоянии от пее и оканчивается у стружечпой капа в ки, Отли l É(0 ö и й(сл Tp.:.11, что, с целью повышения стойкости метчика при нарезании резьбы в сквозных и глухих отверстиях, его режущая кромка имеет превышение над поверхностью второго участка пера, выбираемое с учетом минимального зазора, обеспечиьающего свободное перемещение спинки пера прп осевом движении метчика в отверстии, и зазора для компенсации радиального износа.
2. Метчик по п. 1, отлича(оцийся тем, что первый участок выполнен по архимедовой спирали, а второй — по дуге окружности.
3. Мстчик по п. 1, отличающийся тем, что первый участок выполнен по прямой, а второй — по дуге окружности.
f82482
Узел Б
Составитель Л. Каменецкая
Редактор T. В. Данилова Техред Г. Е. Петровская Корректоры Е. Д. Курдюмова и Е. М. Коврижкина
Заказ 1936/14 Тираж 1900 Формат бум. 60)(90 /ц Объем 0,13 изд. л. Г1одписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
