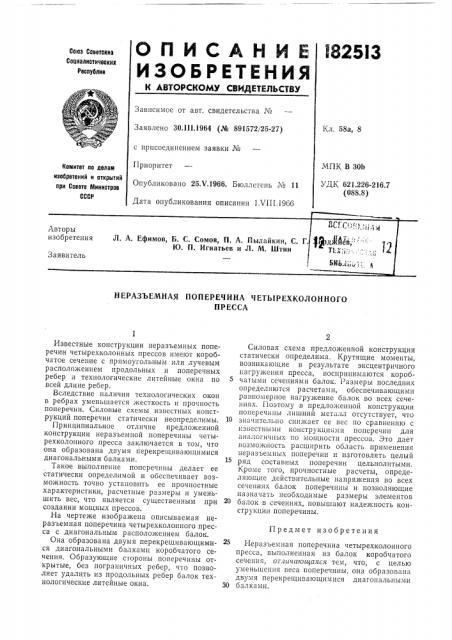

ОПИСАНИЕ 1825)3
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Соввтскиа
Социалистических
Реслублив
Зависимое от авт. свидетельства №
Заявлено 30.Ш.1964 (№ 891572/25-27) Кл, 58а, 8 с присоединением заявки №
Приоритет
МПК В ЗОЬ
Ноиитет по лопая изобретений и открытий при Спеете Министров
СССР
УДК 621.226-216.7 (088.8) Опубликовано 25Л .1966. Бюллетень ¹ 11
Дата опубликования описания 1.VIII.1966
НЕРАЗЪЕМНАЯ ПОПЕРЕЧИНА ЧЕТЫРЕХКОЛОН НОГО
ПРЕССА
Предмет изобретения
Известные конструкции неразъемных поперечин четырехколонных прессов имеют коробчатое сечение с прямоугольным или лучевым расположением продольных и поперечных ребер и технологические литейные окна по всей длине ребер.
Вследствие наличия технологических окон в ребрах уменьшается жесткость и прочность поперечин. Силовые схемы известных конструкций поперечин статически неопределимы.
Принципиальное отличие предложенной конструкции неразъемной поперечины четырехколонного пресса заключается в том, что она образована двумя перекрещивающимися диагональными балками.
Такое выполнение поперечины делает ее статически определимой и обеспечивает возможность точно установить ее прочностные характеристики, расчетные размеры и уменьшить вес, что является существенным при создании мощных прессов.
На чертеже изображена описываемая неразъемная поперечина четырехколонного пресса с диагональным расположением балок.
Она образована двумя перекрещивающимися диагональными балками коробчатого сечения. Образующие стороны поперечины открытые, без пограничных ребер, что позволяет удалить из продольных ребер балок технологические литейные окна.
Силовая схема предложенной конструкции статически определима. Крутящие моменты, возникающие в результате эксцентричного пагружения пресса, воспринимаются коробчатыми сечениями балок. Размеры последних определяются расчетами, обеспечивающими равномерное нагружение балок во всех сечениях. Поэтому в предложенной конструкции поперечины лишний металл отсутствует, что
10 значительно снижает ее вес по сравнению с изьестными конструкциями поперечин для аналогичных по мощности прессов. Это дает возможность расширить область применения неразъемных поперечин н изготовлять целый
15 ряд составных поперечин цельнолитыми.
Кроме того, прочностные расчеты, определяющие действительные напряжения во всех сечениях балок поперечины и позволяющие назначать необходимые размеры элементов
20 балок в сечениях, повышают надежность конструкции поперечины.
Неразъемная поперечина четырехколонного пресса, выполненная из балок коробчатого сечения, отличающаяся тем, что, с целью уменьшения веса поперечины, она образована двумя перекрещивающимися диагональными
30 балками.
182513
Заказ 1947/13 Тираж 1025 Формат бум. 60X90 /8 Объем 0,13 изд. л. Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
Сосгавитель В. Н. Пеиезев
Редактор Н. Джарагетти Техред Г. Е. Петровская
Корректоры: С. Н, Соколова и Н. Е. Игнатова
