Патент ссср 182518
Иллюстрации
Реферат

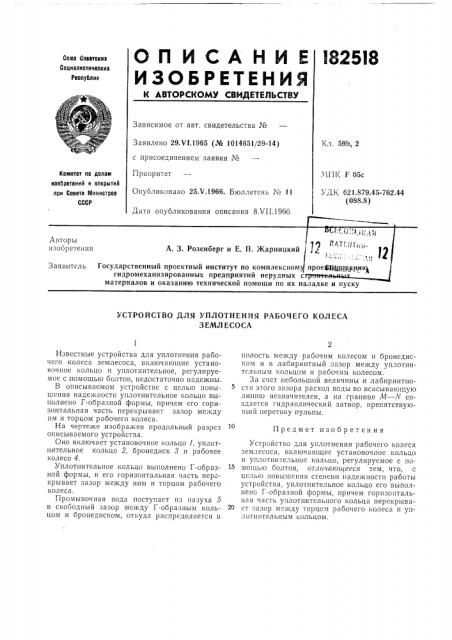

СП ИКАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
I825I8
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Кл. 59Ь, 2
Заявлено 29.Vl.1965 (№ 1014651/29-14) с присоединением заявки №
Приоритет
Опубликовано 25.т .1966. Бюллетень № 11
Дата опубликования описания 8Х11.19бб
ЧПК F 05с
УДК 621.879А5-762.44 (088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР г г .. .ту„, б ; I,! . p1
O>> 1,11;,;, Л. 3. Розенберг н Е. П. Жарннцкнй
), - е г
-з.
Государственный проектный институт по комплексном прое@Щрг1ру1тин гидромеханизированных предприятий нерудных с материалов и оказанию технической помощи по их наладке и пуску
Авторы изобретения
Заявитель
УСТРОЙСТВО ДЛЯ УПЛОТНЕНИЯ РАБОЧЕГО КОЛЕСА
3 ЕМЛ ЕСОСА
Предмет изобретения
Известные устройства для уплотнения рабочего колеса землесоса, включающие установо гное кольцо и уплотнительное, регулируемое с помощью болтов, недостаточно надежны.
В описываемом устройстве с целью повышения надежности уплотнительное кольцо выполнено Г-образной формы, причем его горизонтальная часть перекрывает зазор между им и торцом рабочего колеса.
На чертеже изображен продольный разрез описываемого устройства.
Оно включает установочное кольцо 1, уплотнительное кольцо 2, бронедиск 8 и рабочее колесо 4.
Уплотнительное кольцо выполнено Г-образной формы, и его горизонтальная часть перекрывает зазор между ним и торцом рабочего колеса.
Промывочная вода поступает из пазуха 5 в свободный зазор между Г-образным кольцом и бронедиском, откуда распределяется в полость между рабочим колесом и бронедиском и в лабиринтный зазор между уплотнитсльным кольцом и рабочим колесом.
За счет небольшой величины и лабиринтности этого зазора расход воды во всасывающую линию незначителен, а на границе М вЂ” N создается гидравлический затвор, препятствующий перетоку пульпы.
Устройство для уплотнения рабочего колеса землесоса, включающее установочное кольцо и уплотнительное кольцо, регулируемое с помощью болтов, отличаюи ееся тем, что, с целью повышения степени надежности работы устройства, уплотнительное кольцо его выполнено Г-образной формы, причем горизонтальная часть уплотнительного кольца перекрыва20 ет ",àçîð между торцом рабочего колеса и уплотнптельным кольцом.
182518
Редактор И. Громов
Заказ 1946/!3 Тира к 1225 Формат бум. 60X90 /ц Объем 0,1 изд. л. Подписное
ЦН11ИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
Сосзавитель Л. Романова
Техред Г. Е. Петровская
Корректоры: T. Н. Костикова и 0 Б. Тюрина
