Реферат

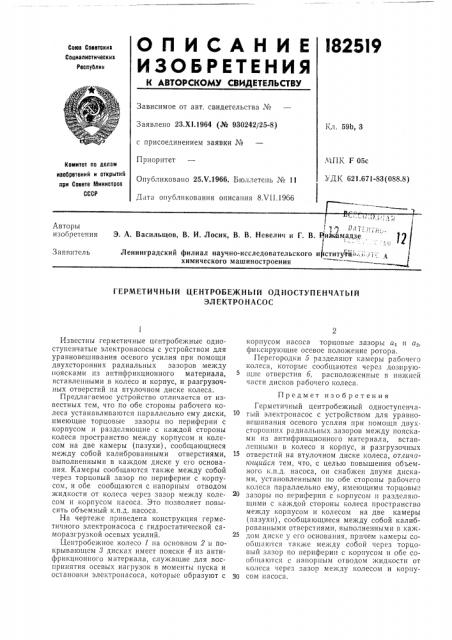

О П И С А Н И Е I825l9

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетских

Соаизлистических

Республик

Зависимое от авт. свидетельства №

Заявлено 23.Х1.1964 (¹ 930242/25-8) с присоединением заявки №

Приоритет

Опубликовано 25.Y.1966. Бюллетень № 11

Дата опубликования описания 8.VII,1966

Кл. 59b, 3

IIIK F 05с

УДК 621.671-83(088.8) Комитет по пелгм изобретений и открытий при Совете Министров

СССР

Авторы изобретения! 1л 7

Э. А. Васильщов, В. И. Лосик, В. В. Невелич и Г. В. и1кймадзе

Ленинградский филиал научно-исследовательского и ститу1Ы - :!, 7.: химического машиностроения

Заявитель

ГЕРМЕТИЧНЬ1Й ЦЕНТРОБЕЖНЫЙ ОДНОСТУПЕНЧАТЫЙ

ЭЛ ЕКТРО НАСОС

Известны герметичные центробежные одноступенчатые электронасосы с устройством для уравновешивания осевого усилия при помощи двухсторонних радиальных зазоров между поясками из антифрикционного материала, вставленными в колесо и корпус, и разгрузочных отверстий на втулочном диске колеса.

Предлагаемое устройство отличается от известных тем, что по обе стороны рабочего колеса устанавливаются параллельно ему диски, имеющие торцовые зазоры по периферии с корпусом и разделяющие с каждой стороны колеса пространство между корпусом и колесом на две камеры (пазухи), сообщающиеся между собой калиброванными отверстиями, выполненными в каждом диске у его основания. Камеры сообщаются также между собой через торцовый зазор по периферии с корпусом, и оое сообщаются с напорным отводом жидкости от колеса через зазор между колесом и корпусом пасоса. Это позволяет повысить объемный к.п.д. насоса.

На черте>ке приведена конструкция герметичного электронасоса с гидростатической саморазгрузкой осевых усилий.

Центробе>кное колесо 1 на основном 2 и покрывающем > дисках имеет пояски 4 из антифрикционного материала, служащие для воспринятия осевых нагрузок в моменты пуска и остановки электронасоса, которые образуют с корпусом насоса торцовые зазоры ат и а,, фиксирующие осевое положение ротора.

Перегородки 5 разделяют камеры рабочего колеса, которые сообщаются через дозирующпе отверстия б, располо>кснпые в ни>иней части дисков рабочего колеса.

Предмет изобретения

Герметичный центробежный одноступенчатый электронасос с устройством для уравновешивания осевого усилия при помощи двухсторонних радиальных зазоров между поясками из антифрикционного материала, вставлепными в колесо и корпус, и разгрузочных отверстий на втулочном диске колеса, отличиюи1ийся тем, что, с целью повышения объемного к.п.д. насоса, он снабжен двумя дисками, установленными по обе стороны рабочего колеса параллельно ему, имеющими торцовые

20 зазоры по периферии с корпусом и разделя!о1Ц и м и с к а?к до и c Top o H bl I(o JI (ñ ÿ II p 0 cT p 3 H c I II o между корпусом и колесом на две камеры (пазухи), сообщающиеся между собой калиброванными отверстиями, выполненными в ка>кдом диске у его основания, причем камеры сообшаются также ме>кду собой через торцовый зазор по периферии с корпусом и обе сообщаются с напорным отводом жидкости от колеса через зазор ме>кду колесом и корпу30 сом насоса.
