Реферат



Изобретение относится к области машиностроения и может бить использовано для завинчивания и отвинчивания винтов Цель изобретения - повышение удобства эксплуатации. Лезвие 2 отпертки вставляют в шлиц 7 крепежного элемента 6, Фиксирующий элемент 4 вдавливается в шлиц 7, создавая надежное сцепление с головкой 5 крепежного элемента 6. 3 ил

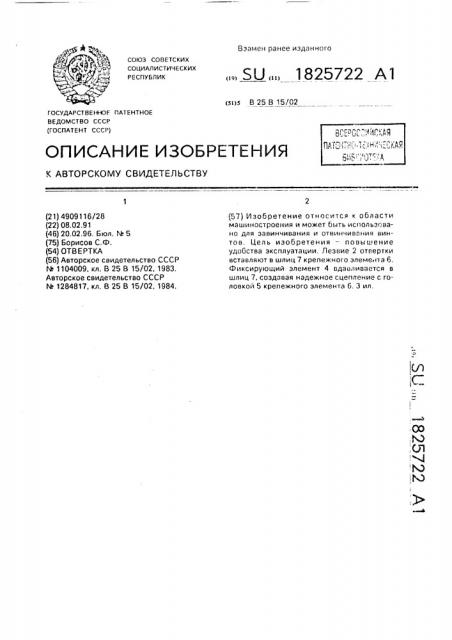

Взамен ранее изданного

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)s B 25 В 15/02

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4909116/28 (22) 08.02,91 (46) 20.02.96, Бюл. N. 5 (75) Борисов С.Ф. (54) ОТВЕРТКА (56) Авторское свидетельство СССР

М 1104009, кл. В 25 В 15/02, 1983.

Авторское свидетельство СССР

М 1284817, кл. В 25 В 15/02, 1984.

„„SU „„1825722 Al (57) Изобретение относится к области машиностроения и может быть использовано для завинчивания и отвинчивания винтов. Цель изобретения — повышение удобства эксплуатации. Лезвие 2 отвертки вставляют в шлиц 7 крепежного элеме.па 6, Фиксирующий элемент 4 вдавливается в шлиц 7, создавая надежное сцепление с головкой 5 крепежного элемента 6. 3 ил, 1825722

Изобретение относится к машиностроению и может быть использовано для завинчивания и отвинчивания винтов.

Известна отвертка, содержащая втулку, размещенные в ней стержень с рукояткой и рабочий элемент, взаимодействующий с крепежным средством, причем рабочий элемент представляет собой установленные в пазах втулки пластины, каждая из которых предназначена для взаимодействия со шлицом крепежного средства.

Наиболее близкой по технической сущности к изобретению является отвертка. содержащая рукоятку, стержень с лезвием и фиксирующий элемент, предназначенный для взаимодействия с крепежным элементом.

Недостатком этого устройства является

его сложность и неудобство в эксплуатации, Цель изобретения — упрощение конструкции и повышение удобства в эксплуатации.

Указанная цель достигается тем, что в отвертке, содержащей рукоятку, стержень с лезвием и фиксирующий элемент, предназначенный для взаимодействия с крепежным элементом, фиксирующий элемент выполнен в виде пластины из упругого фрикционного материала. вставленной с натягом в продольный паз, выполненный перпендикулярно лезвию по оси отвертки.

На фиг. 1 изображен общий вид отвертки; на фиг. 2 — отвертка s рабочем состоянии; на фиг. 3 — вид А на фиг.1, Отвертка содержит рукоятку (на чертеже не показана), стержень 1 с лезвием 2 и выполненным перпендикулярно лезвию 2 продольным пазом 3, в которой вставлен с натягом фиксирующий элемент 4 в виде пластины из упругого фрикционного материала, предназначенной для взаимодействия с головкой 5 крепежного элемента 6, имеющей шлиц 7.

10 Отверткой работают следующим образом.

При эавинчив"нии или отвинчивании крепежного элемента 6 лезвие 2 отвертки вставляют в шлиц 7, нажав на рукоятку отвертки. Фиксирующий элемент 4 вдавливается в шлиц 7, создавая надежное сцепление с головкой 5 крепежного элемента 6 за счет выполнения фиксирующего элемента 4, например, из резины.

Формула изобретения

Отвертка. содержащая рукоятку, стержень с лезвием и фиксирующий элемент, предназначенный для взаимодействия с крепежным элементом, отличающаяся тем, что, с целью упрощения конструкции и повышения удобства использования, фиксирующий элемент выполнен в виде пластины иэ упругого фрикционного материала, встав30 ленной с натягом в продольный паз, выполненный перпендикулярно лезвию по оси отвертки.

182572? юг. 2
