Реферат



Использование:относится к оборудованию установок по приготовлению пылевидных материалов. Сущность изобретения: устройство для выгрузки пылевидных материалов содержит корпус с установленным в нем на горизонтальном валу барабаном с ячейками и смещенным относительно вала барабана в горизонтальном направлении загрузочным патрубком. На горизонтальном валу барабана с внешней стороны жестко закреплен трубчатый элемент. В последнем размещены металлические шары . 1 ил.

СОКГ1 СОИ Н И

СОЦИА!1ИСТИ 1Е СКИХ

РЕ СГ!УВЛИК

ГОСУДАРСТВЕННОЕ (1ATFHTHOE

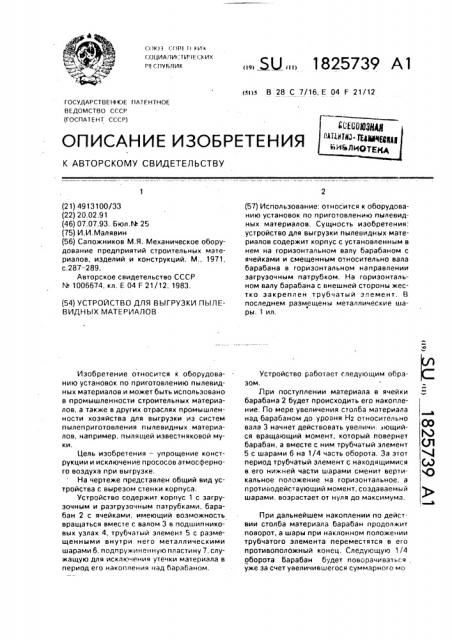

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4913100/33 (22) 20.02,91 (46) 07.07.93. Бюл.М 25 (75) И.И.Малявин (56) Сапожников М.Я. Механическое оборудование предприятий строительных материалов, изделий и конструкций, М,, 1971, с,287 †2.

Авторское свидетельство СССР

N 1006674, кл. Е 04 F 21/12, 1983. (54) УСТРОЙСТВО ДЛЯ ВЫГРУЗКИ ПЫЛЕВИДНЫХ МАТЕРИАЛОВ

Изобретение относится к оборудованию установок по приготовлению пылевидных материалов и может быть использовано в промышленности строительных материалов, а также в других отраслях промышленности хозяйства для выгрузки из систем пылеприготовления пылевидных материалов, например, пылящей известняковой муки.

Цель изобретения — упрощение конструкции и исключение прососов атмосферного воздуха при выгрузке.

На чертеже представлен общий вид устройства с вырезом стенки корпуса.

Устройство содержит корпус 1 с загрузочным и разгрузочным патрубками, барабан 2 с ячейками, имеющий возможность вращаться вместе с валом 3 в подшипниковых узлах 4, трубчатый элемент 5 с размещенными внутри него металлическими шарами 6, подпружиненную пластину 7, служащую для исключения утечки материала в период его накопления над барабаном.. Ж, 1825739 А1

<я)s В 28 С 7/16, Е 04 F 21/12 (57) Использование: относится к оборудованию установок по приготовлению пылевидных материалов. Сущность изобретения: устройство для выгрузки пылевидных материалов содержит корпус с установленным в нем на горизонтальном валу барабаном с ячейками и смещенным относительно вала барабана в горизонтальном направлении загрузочным патрубком. На горизонтальном валу барабана с внешней стороны жестко закреплен трубчатый элемент. В последнем размещены металлические шары. 1 ил.

Устройство работает следующим образом.

При поступлении материала в ячейки барабана 2 будет происходить его накопление. По мере увеличения столба материала над барабаном до уровня Hz относительно вала 3 начнет действовать увеличи. эющийся вращающий момент, который повернет барабан, а вместе с ним трубчатый элемент

5 с шарами 6 на 1/4 часть оборота. 3а этот период трубчатый элемент с находящимися в его нижней части шарами сменит вертикальное положение на горизонтальное, а противодейс вующий момент, создаваемый шарами, возрастает от нуля до максимума.

При дальнейшем накоплении по действии столба материала барабан продолжит поворот, а шары при наклонном положении трубчатого элемента переместятся в его противоположный конец. Следующую 1/4 оборота барабан будет поворачиватьг;я уже за счет увеличившегося суммарного мо

1025739

При уменьшении количества поступающего в устройство материала это время соответственно увеличится. То есть в зависимости от изменения количества поступающего в устройство материала будет изменяться скорость вращения барабана.

Составитель Q.Âoðoíîeà

Техред М.Моргентал Корректор M.Êåðåöìàí

Редактор Е.Савина

Заказ 2303 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производстненно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 мента, созданного совместным действием столба выгружаемого материала и шаров, 3а это время выгрузится определенное количество материала. поэтому произойдет уменьшение столба до уровня Н>, который будет достаточен для исключения прососов атмосферного воздуха, Затем вновь произойдет накопление материала до уровня

Н2, трубчатый элемент вновь займет горизонтальное положение и далее работа устройства будет происходить аналогично, При увеличении количества поступающего материала уменьшится время, в течение которого происходит накопление столба до уровня Нз. а значит уменьшится время 1/4 части оборота барабана, когда момент, создаваемый шарами противодействует моменту создаваемому столбом материала.

Использование изобретения позволяет исключить прососы атмосферного воздуха в систему пылеприготовления и тем самым снизить расходы топлива и электроэнергии в установках по приготовлению пылевидных материалов, Кроме этого отсутствие у устройства электропривода дополнительно уменьшает расход электроэнергии.

Формула изобретения

Устройство для выгрузки пылевидных материалов. содержащее корпус с установленным в нем на горизонтальном валу барабаном с ячейками и смещенным отно15 сительно вала бараба аа в горизонтальном направлении загрузочным патрубком, о тл и ч а ю щ е е с я тем, что, с целью упрощения конструкции и исключения прососов атмосферного воздуха при выгрузке, оно

20 снабжено приспособлением для обеспечения заданного столба пылевидного материала в загрузочном патрубке, которое выполнено в виде жестко закрепленного на горизонтальном валу барабана с внешней стороны корпуса трубчатого элемента с размещенными в нем металлическими шарами.
