Устройство для использования энергии ветра

Устройство для использования энергии ветра

Иллюстрации

Показать все

Реферат



Использование: в ветроэнергетике, в частности в устройствах для использования энергии ветра. Сущность: устройство выполнено в виде качающейся лопасти, закрепленной на одном конце горизонтально расположенного рычага, шарнирно связанного с опорой, и уравновешивающего груза, расположенного на другом конце рычага. Лопасть выполнена в виде полусферы и имеет подпружиненный клапан в верхней части полусферы с тягой вниз. Устройство включает рабочую машину, кинематически связанную с рычагом. Внутри полусферы имеется обечайка. Между обечайкой и внутренней поверхностью полусферы имеется воздушный канал. 1 ил.

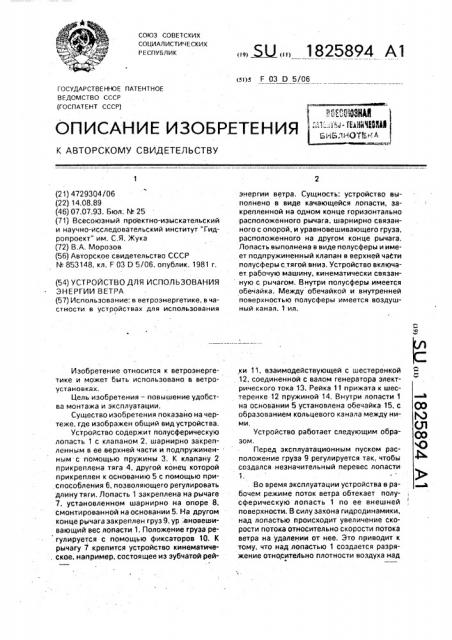

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)ю F 03 D 5/06

ГОСУДАРСТВЕ 1+ЮЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ИИ330 - ыйЯРЙ

К A8TOPCKOIVIY СВИДЕТЕЛЬСТВУ (21) 4729304/06 .(22) 14,08.89 (46) 07.07.93. Бюл; М 25 (71) Всесоюзный проектно-изыскательский и научно-исследовательский институт "Гидропроект" им. С.Я. Жука (72) В.А, Морозов (56) Авторское свидетельство СССР

1чг 853148, кл. F 03 D 5/06, опублик. 1981 r. (54) УСТРОЙСТВО ДЛЯ ИСПОЛЬЗОВАНИЯ

ЭНЕРГИИ ВЕТРА (57) Использование: в ветроэнергетике, в частности в устройствах для использования

Изобретение относится к ветроэнергетике и может быть использовано в ветроустановках.

Цель изобретения — повышение удобства монтажа и эксплуатации.

Существо изобретения показано на чертеже, где изображен общий вид устройства.

Устройство содержит полусферическую лопасть 1 с клапаном 2, шарнирно закрепленным в ее верхней части и подпружиненным с помощью пружины 3. К клапану 2 прикреплена тяга 4, другой конец которой прикреплен к основанию 5 с помощью приспособления 6, позволяющего регулировать длину тяги. Лопасть 1 закреплена на рычаге

7, установленном шарнирно нэ опоре 8, смонтированной на основании 5. На другом конце рычага закреплен груз 9, ур,вновешивающий вес лопасти t. Положение груза регулируется с помощью фиксаторов 10. К рычагу 7 крепится устройство кинемэтиче, ское, например, состоящее из зубчатой рей„.,5U„„1825894 А1 энергии ветра. Сущность: устройство выполнено в виде качающейся лопасти, закрепленной на одном конце горизонтально расположенного рычага, шарнирно связанного с опорой, и уравновешивающего груза, расположенного на другом конце рычага, Лопасть выполнена в виде полусферы и имеет подпружиненный клапан в верхней чаСти полусферы с тягой вниз. Устройство включает рабочую машину, кинематически связанную с рычагом. Внутри полусферы имеется обечайка. Между обечайкой и внутренней поверхностью полусферы имеется воздушный канал. 1 ил. ки 11, взаимодействующей с шестеренкой Я

12, соединенной с валом генератора электрического тока 13. Рейка 11 прижата к шестеренке 12 пружиной 14. Внутри лопасти 1 на основании 5 установлена обечайка 15, c QQ образованием кольцевого канала между ни- с ) ми, (Я

Устройство работает следующим обра- О1 зом.

Перед эксплуатационным пуском расположение груза 9 регулируется так, чтобы создался незначительный перевес лопасти

1.

Во время эксплуатации устройства в ра- а бочем режиме поток ветра обтекает полусферическую лопасть 1 по ее внешней поверхности. В силу закона гидродинамики, над лопастью происходит увеличение скорости потока относительно скорости потока ветра на удалении от нее. Это приводит к тому, что над лопастью 1 создается разряжение относитеЛьно плотности воздуха над

1825894

Составитель В.Морозов

Техред M.Moðråíòàë Корректор И.Шулла. Редактор Е.Савина

Заказ 2310 Тираж Подписное .ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5 .

Производственно-издательский комбинат "Патент". г. Ужгород, ул.Гагарина, 101 лопастью. В результате разности давлений возникает подъемная сила, пропорциональная скорости потока обтекания, Лопасть 1 поднимается, груз 9 опускается. При этом в определенной точке подъема натягивается тяга 4 и открывается клапан 2 в своде лопасти, который придерживался в закрытом положении пружиной 3. Происходит выравнивание давлений над лопастью и под ней. Лопасть 1 под избыточным относительно веса груза весом опускается вниз. Кроме того, поток воздуха, попадая в открывшееся отверстие, давит на опущенный клапан вниз, способствуя опусканию лопасти и вызывая эффект дополнительного усилия.

В нижней точке нахождения лопасти клапан 2 закрывается, Подъем и опускание лопасти 1 под воздействием потока ветра повторяется.

Для повышения эффективности использования энергии ветра возможна регулировка размаха и частоты качания лопасти путем фиксации тяги 4 на заданной длине, созданием тем самым ограничения открытия клапана 2.

Формула изобретения

Устройство для использования энергии ветра, содержащее качающуюся лопасть, закрепленную на одном конце рычага, шарнирно связанного с опорой, установленной, на основании, груз, расположенный на другом конце рычага, и рабочую машину, кинематически связанную с рычагом, о т л и ч аю щ е е с я тем, что, с целью повышения удобства монтажа и эксплуатации, оно снаб"5 жено обечайкой, расположенной на основании, лопасть выполнена в виде полусферы и снабжена клапаном, размещенным в верхней части полусферы и связанным с основанием при помощи тяги, причем обечайка

20 установлена внутри полусферы с образованием кольцевого канала.
