Реферат



Использование: машиностроение, в частности в приводах машин с переменным вращением ведомого вала. Сущность изобретения: ведомый шкив ременной передачи выполнен составным, обод которого соединяется с ведомым валом посредством механизма свободного хода. Натяжение ведомой и ведущей ветвей ремня осуществляется двумя роликами, размещенными на ползуне, который перемещается возвратнопоступательно. Натяжной ролик, взаимодействующий с ведущей ветвью, подпружинен к ползуну. 1 з.п, ф-пы, 1 ил.

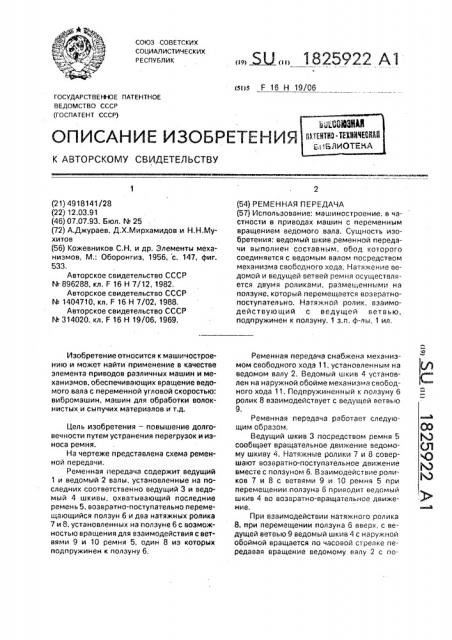

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (st)s F 16 Н 19/06

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

{21) 4918141/28 (22) 12.03.91 (46) 07.07.93. Бюл. № 25 (72) А.Джураев, Д.Х.Мирхамидов и Н.Н.Мухитов (56) Кожевников С.Н. и др. Элементы механизмов, М„ Оборонгиз, 1956, с. 147, фиг.

533.

Авторское свидетельство СССР № 896288, кл. F 16 Н 7/12, 1982.

Авторское свидетельство СССР

¹ 1404710, кл. F 16 Н 7/02, 1988.

Авторское свидетельство СССР

¹ 314020, кл. F 16 Н 19/06, 1969.

Изобретение относится к машиностроению и может найти применение в качестве элемента приводов различных машин и механизмовв, обеспечивающих вращение ведомого вала с переменной угловой скоростью: вибромашин, машин для обработки волокнистых и сыпучих материалов и т.д.

Цель изобретения — повышение долговечности путем устранения перегрузок и износа ремня.

На чертеже представлена схема ременной передачи.

Ременная передача содержит ведущий

1 и ведомый 2 валы, установленные на последних соответственно ведущий 3 и ведомый 4 шкивы, охватывающий последние ремень 5, возвратно-поступательно перемещающийся ползун 6 и два натяжных ролика

7 и 8. установленных на ползуне 6 с возможностью вращения для взаимодействия с ветвями 9 и 10 ремня 5, один 8 из которых подпружинен к ползуну 6.

„„5U„„ 1825922 А1

{54) РЕМЕННАЯ ПЕРЕДАЧА (57) Использование: машиностроение. в частности в приводах машин с переменным вращением ведомого вала. Сущность изобретения: ведомый шкив, ременной передачи выполнен составным, обод которого соединяется с ведомым валом посредством механизма свободного хода. Натяжение ведомой и ведущей ветвей ремня осуществляется двумя роликами, размещенными на ползуне, который перемещается возвратнопоступательно. Натяжной ролик, взаимодействующий с ведущей ветвью, подпружинен к ползуну. 1 з,п, ф-лы, 1 ил.

Ременная передача снабжена механизмом свободного хода 11, установленным на ведомом валу 2, Ведомый шкив 4 установлен на наружной обойме механизма свободного хода 11. Подпружиненный к ползуну 6 ролик 8 взаимодействует с ведущей ветвью

9.

Ременная передача работает следующим образом.

Ведущий шкив 3 посредством ремня 5 сообщает вращательное движение ведомому шкиву 4. Натяжные ролики 7 и 8 совершают возвратно-поступательное движение вместе с ползуном 6, Взаимодействие роликов 7 и 8 с ветвями 9 и 10 ремня 5 при перемещении ползуна 5 приводит ведомый шкив 4 во возвратно-вращательное движение.

При взаимодействии натяжного ролика

8, при перемещении ползуна 6 вверх, с ведущей ветвью 9 ведомый шкив 4 с наружной обоймой вращается по часовой стрелке передавая вращение ведомому валу 2 с по1825922

Составитель Н.Мухитов

Техред M.Моргентал Корректор $.0áðó÷àð

Редактор С. Кулакова

Заказ 2312 Тираж Подписное

ВНИИПИ Государственного. комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, )k-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 мощью заклиненных роликов, При взаимодействии натяжного ролика 7 с ведомой ветвью.10, при перемещении ползуна 6 вниз. ведомый шкив 4 с наружной обоймой вращается против часовой стрелки, а ролики освобождаются и вращение ведомого вала

2 замедляется до совершения ползуном 6 перемещения вверх.

Снабжение ременной передачи механизмом свободного хода и возвоатно-поступательно перемещающимся ползуном с двумя роликами позволяет не изменяя натяжение ремня изменять угловую скорость ведомого вала, что повышает долговечность ремня путем устранения перегрузок и износа ее.

Формула изобретения

1. Ременная передача, содержащая ведущий и ведомый валы, установленные на последних соответственно ведущий и ведомый шкивы, охватывающий последние ремень, возвратно-поступательно перемещающийся ползун и два натяжных ролика, установленных на ползуне с возможностью вращения для взаимодействия с ветвями ремня, один из которых подпружинен к ползуну, отличающаяся тем, что, с целью повышения долговечности путем устране"0 ния перегрузок и износа ремня, она снабжена механизмом свободного хода, установленным на ведомом валу, ведомый шкив установлен на наружной обойме механизма свободного хода, а подпружиненный

15 к ползуну ролик взаимодействует с ведущей ветвью.

2. Передача по и. 1, о т л и ч а ю щ а яс я тем, что натяжной ролик, взаимодействующий с ведомой ветвью, подпружинен.
